漏水检测传感器

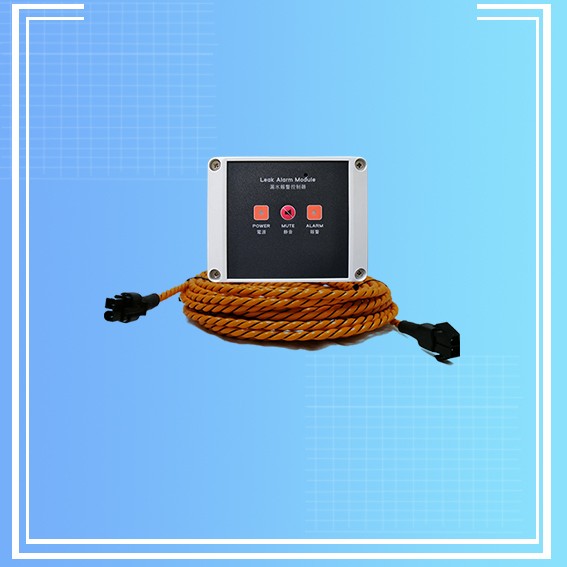

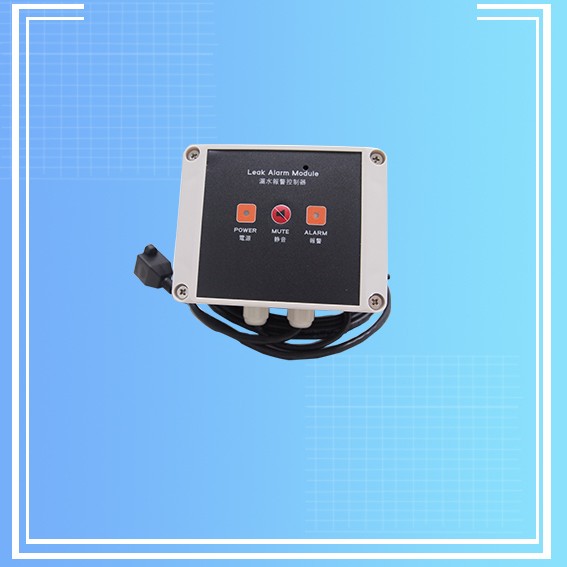

漏水检测传感器是一款成本低廉的漏水检测设备,它既可以和检测线缆安装使用，也可以和其它检测探头配套使用，通过其输出的继电器触点信号，可与各种监控系统相整合，实现远程报警及远程设备的控制。电路系统采用高灵敏的元器件，既能保证检测时的高灵敏性，还能避免各种外界因素所造成的误告警，还设计有独特的防浪涌保护功能。模块提供相互独立的泄漏报警和故障报警继电器，故障继电器为常态通电模式，因此对断电情况也会发出报警信号。漏水报警器适用于整合中央监控系统中，典型应用包括对空气处理装置、冷冻机械、液体容器、泵糟等设备或其它采用传感线缆的地点进行泄漏监控。

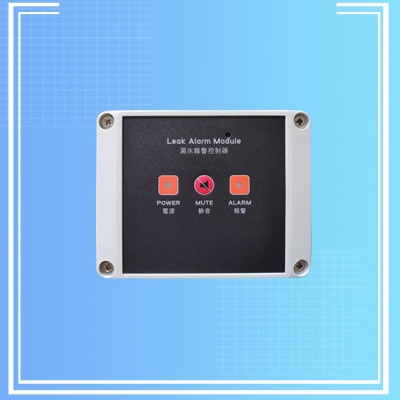

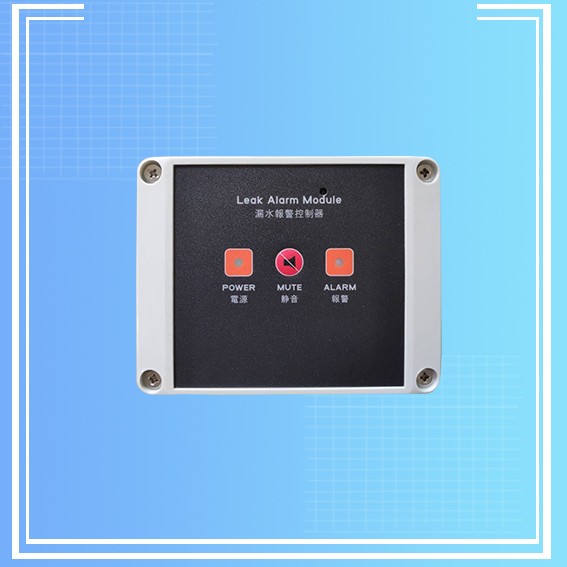

功能及接线端子说明：
A：工作电源指示灯（绿色LED），显示系统电源的接通状态
B：泄漏指示灯（红色/黄色LED），当检测到有泄漏情况发生时，红色LED开始不断闪烁，直到泄漏状态解除后，泄漏指示灯才会熄灭；检测线中断时黄色LED灯闪
C：静音按钮（红色按钮），发生警报时，按此键可消除蜂鸣声响
D：灵敏度调节器，顺时针调到+，则增加检测灵敏度；调到-则减少检测灵敏度
E：蜂鸣器静音开关，可以让设备工作在鸣响或静音工作状态，ON为打开，OFF为关闭
F：检测线开关，二芯线检测时置于ON，四芯线检测时置于OFF
G：DIP拨码开关，8位设备地址拨码开关，置于ON为1
01-02：电源输入，12~24V直流或12~24V交流（不分极性连接）
03-04：故障报警有源输出（09~12VDC）
05-07：泄漏报警继电器（COM-公共端；NO-常开；NC-常闭）
08-09：RS485通信接口（RS+，RS-）
10-13：两种检测线接入说明，二芯检测线接入（B-C，不分颜色），F开关置于OFF；四芯检测线接入（A红-B黑-C黄-D绿），F开关置于ON
独特的RJ45通讯线接口：
RJ45接口引脚定义：
| 引脚 | 名称 | 描述 |
| 1 | RS485-A | RS485通讯信号 |
| 2 | RS485-B | RS485通讯信号 |
| 7 | +12V | 输入电源 |
| 8 | GND | 地线 |
产品参数：
| 参数项 | 技术指标 |
| 检测线缆 | 二芯漏水检测线缆或检测电极 |
| 检测线缆长度 | 最大可接线缆长度为500米 |
| 塑料外壳 | 白色PVC，NEMA1，IP55 |
| 重量 | 250克（0.55磅） |
| 工作环境 | 温度：-10℃~50℃ 湿度：5%~90%（无冷凝） |
| 电源要求 | 12V~24V（DC或AC） |
| 继电器输出 | 2SPDT，60VDC或125VAC，1A额定值（常开常闭） |
