智能电池巡检触摸屏监控系统方案

1. 系统概述

    智能电池巡检触摸屏监控系统是为满足电池组监控而设计的一款在线式电池监测和管理系统。采用 7 寸 800*480 彩色触摸屏设计；可完成对电池组电压、电池电流、单体电池电压、电池的各项参数和状态监测和告警功能。测量单节电池电压范围0~20V，同时支持市面常用的2V、6V、12V电池

1.1 功能特点

Ø 触摸屏为7寸 800*480 彩色，人性化设计

Ø 24路智能电池巡检仪宽范围的供电电压范围,可直接适用于DC120~-370V 或者AC:85~265v

Ø 24路智能电池巡检仪宽范围的测量范围,支持0~20v测量,可直接适用于2V,6V,12V等电池组,且具有0.3%的测精度,高达0.001毫伏的分辨率

Ø 24路智能电池巡检仪实时在线的检测单节电池电压,实时判断进行和超上限/下限和不平衡报警.,智能电池巡检触摸屏界面显示告警对应的状态图片，同时充放电流采用流动条显示，用户能直观地了解电池组的状态

Ø 24路智能电池巡检仪采用变压器隔离技术,具有良好耐压隔离性能,且不会像光电器件的老化和衰减

Ø 丰富的自定义设置，支持设置电池组组数，电池组的单节电池数量，单姐电池的上下限，以及不平衡度百分比!

Ø 汉字菜单显示，触摸式按键操作，可方便设置参数和查询信息;

Ø 实时时钟显示，断电后时钟正常运行；

Ø 每个电池电压测量端口均采用光藕进行隔离确保系统安全稳定运行；

Ø 完善的告警处理及记录功能，可快速查询当前故障内容；

Ø 用户如有上位机如环境监控等软件，可同时使用上位机软件通过触摸屏的COM2口采集电池组数据，触摸屏的com2口使用的是标准的modbus RTU协议

1.2 系统组成及配置

    24路智能电池巡检仪*(1-8) 用于采集电池的各项数据并以RS485形式输出，每组最大电池节数限定为48节即2个24路智能电池巡检仪，最大支持4组192节电池同时检测。

    电流传感器*（1-4）用于采集电池组的电流

    智能电池巡检触摸屏*1 用于图形化显示24路智能电池巡检仪采集到的数据

1.3 系统应用示意图

2. 使用说明

2.1 使用环境

工作温度： .0℃～65℃，存储温度： －10℃～60℃，相对湿度： 10%~70%l

触摸屏供电电源电压: DC24V，24路智能电池巡检仪AC86-265V或DC120-370V

2.2 产品接线

接线示意图

接线说明

u 24路智能电池巡检仪与电池组：电池组第1个电池负极接B01-，第1个电池正极接B01，由于电池组内部电池串联，所以第2个电池负极无需再接到B01上，直接将第2个电池正极接B02，第3个电池正极接B03，第4个电池正极接B04，按顺序依次连接

u 24路智能电池巡检仪与电流传感器：测量充电电流的电流传感器的接线端子1接到24路电池巡检的传感器输入1接口的+12V上，接线端子3接到S-IN上，（量程50A）接线端子2接到AGND端子上，（量程200A）接线端子4接到AGND端子上。测量放电电流的电流传感器接到传感器输入2上，接线方式和充电的一样。多个电池巡检并联时，电流传感器接在地址为单数的巡检上，地址1、地址3、地址5、地址7

u 触摸显示屏与24路智能电池巡检仪备：巡检通过A、B、GND连接线接到触摸屏背面板的com 1 接口，对应关系为A对pin 9，B对pin 8，GND对pin 5。每个巡检之间的A、B、GND通过信号线并联起来

u 触摸显示屏与上位机接线：上位机通过A、B、GND连接线接到触摸屏背面板的com 2 接口，对应关系为A对pin 9，B对pin 8，GND对pin 5。

u 电源接线：触摸显示屏的电源线端子接到开关电源模块的-V和+V，24路智能电池巡检仪V+接到开关电源的L ，V-接到开关电源模块的N

巡检拨码

24路智能电池巡检仪设备地址拨码：

u 电池组1:第1个巡检，拨码1在on端，第2个巡检，拨码2在on端

u 电池组2:第1个巡检，拨码1、2在on端，第2个巡检，拨码3在on端

u 电池组3:第1个巡检，拨码1、3在on端，第2个巡检，拨码2、3在on端

u 电池组4:第1个巡检，拨码1、2、3在on端，第2个巡检，拨码4在on端

2.3 界面说明

开机界面

4组电池组界面：可查看4组电池的分别充放电电流，充放电状态、电池电压和当前告警

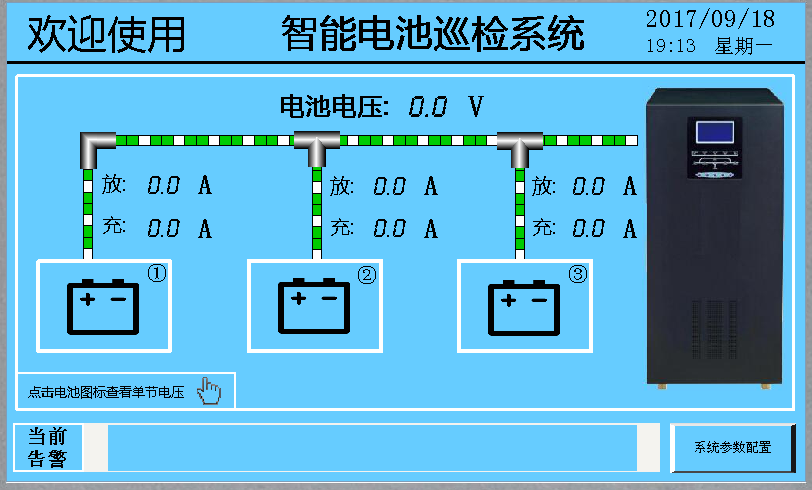

3组电池组界面：可查看3组电池的分别充放电电流，充放电状态、电池电压和当前告警

2组电池组界面：可查看2组电池的分别充放电电流，充放电状态、电池电压和当前告警

1组电池组界面：电池组的分别充放电电流，充放电状态、电池电压和当前告警

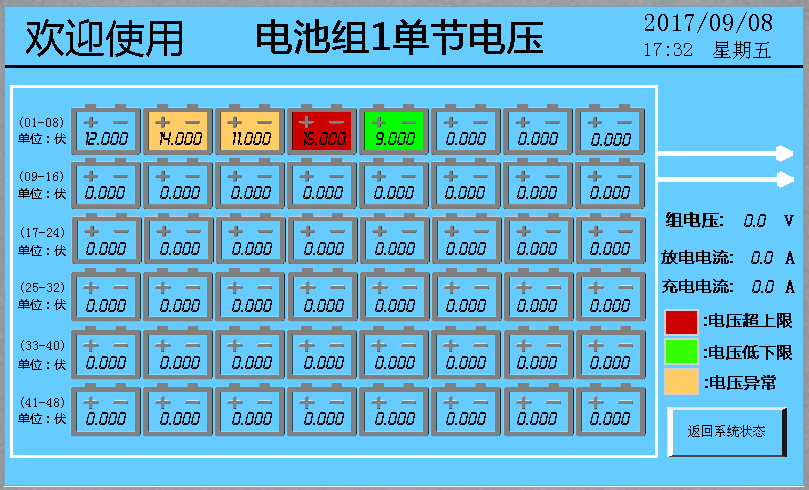

单节电池监控界面：可查看对应组的1-48节每节电池的电压、电池组的电压、充放电电流。

当电池出现告警时会以对应的颜色背景表示对应的告警

u 红色：电池超过电池电压上限配置值。

u 绿色：电池低于电池电压下限配置值。

u 黄色：电池偏差值大于电池电压偏差配置值

系统配置界面：在该页面可配置系统的各项参数。

u 电流传感器配置：可配置电流传感器的充电电流和放电电流的量程。触摸屏显示的电流值会根据配置的电流流程值作对应的变化，需要配置对应的量程才可显示正确的电流值

u 电池告警参数设置：可配置电池告警的参数。当电池电压超过电池电压上限配置值时，系统会发出电池电压过高的告警。当电池电压低于电池电压下限配置值时，系统会发出电池电压过低的告警。当电池电压的偏差值大于电池电压偏差配置值时，系统会发出电池电压异常的告警。

u 系统时间配置：可配置系统的当前时间。

u Modbus地址配置：当上位机读取触摸屏的数据时，可配置触摸屏的modbus地址

历史记录：可查看当前的告警和过往的告警历史记录，点击清除历史告警按钮可清除历史告警

3. 产品图片

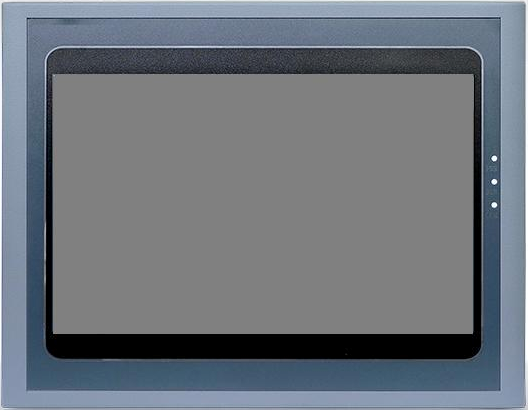

3.1 智能电池巡检触摸屏

触摸屏安装尺寸：

l 建议开孔尺寸:

外型尺寸：227×153×40

安装开孔尺寸：210×144

3.2 24路智能电池巡检仪

长276mm*宽138.5mm*高30mm

l 24路智能电池巡检仪指示灯说明：

PWR：电源指示灯。绿色，有电源时常亮，否则常灭。

STAT：通讯状态指示灯。当巡检单元MODBUS通讯正常时闪烁，不闪烁则为通讯中断。

RUN：运行灯。当设备在正常工作时，该灯闪烁。

WAR1：告警输出1指示灯,默认配置为上下限告警。指示灯亮时继电器动作.

WAR2：告警输出2指示灯,默认配置为电池电压不平衡告警.指示灯亮时继电器动作

3.3 电流传感器
