单、三相UPS电源远程监测触摸屏显示方案

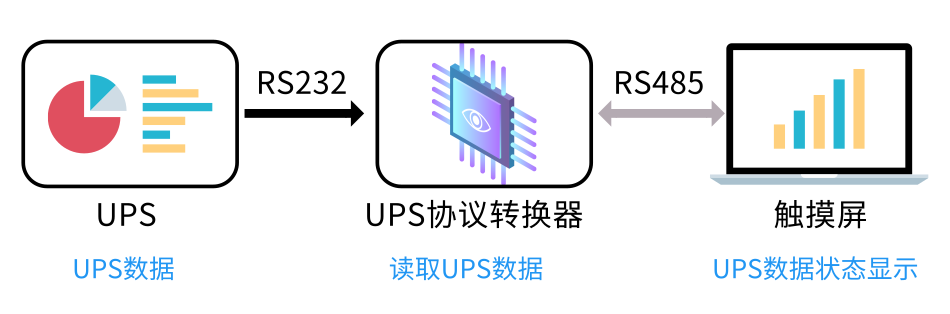

一、方案简介：

单相UPS电源远程监测触摸屏显示方案是为满足UPS电源监控而设计的一款在线式UPS电源监测和管理系统。通过UPS智能协议转换器24小时不间断采集UPS电源的实时数据，结合7寸800*400彩色触摸屏显示。即可完成对电池组电压、电池电流、单体电池电压、UPS电源的各项参数、状态监测和告警功能。

二、功能特点：

1.触摸屏为7寸 800*480 彩色，人性化设计。

2.UPS智能协议转换器能不间断采集UPS的各项数据和状态，主要3.参数包括输入输出电压，负载百分比，电池容量等，主要状态有市电中断，旁路状态，电池电压低状态。

4.汉字菜单显示，触摸式按键操作，可方便设置参数和查询信息。配置灵活，操作简单。

5.实时时钟显示，断电后触摸屏时钟正常运行。

6.完善的告警处理及记录功能，可快速查询当前故障内容，可保存多达2000条记录。

7.Com2具备MODBUS-RTU协议支持客户使用上位机通过该串口实时读取触摸屏数据。

三、界面展示：

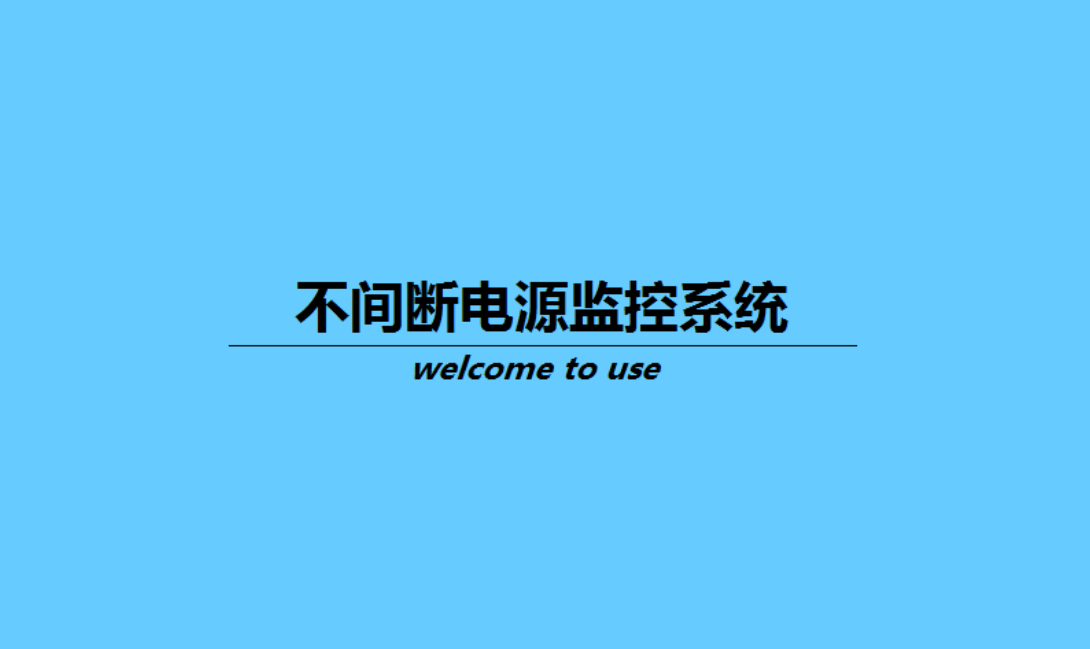

1.开机界面：点击任何一处，即可进入系统管理界面。

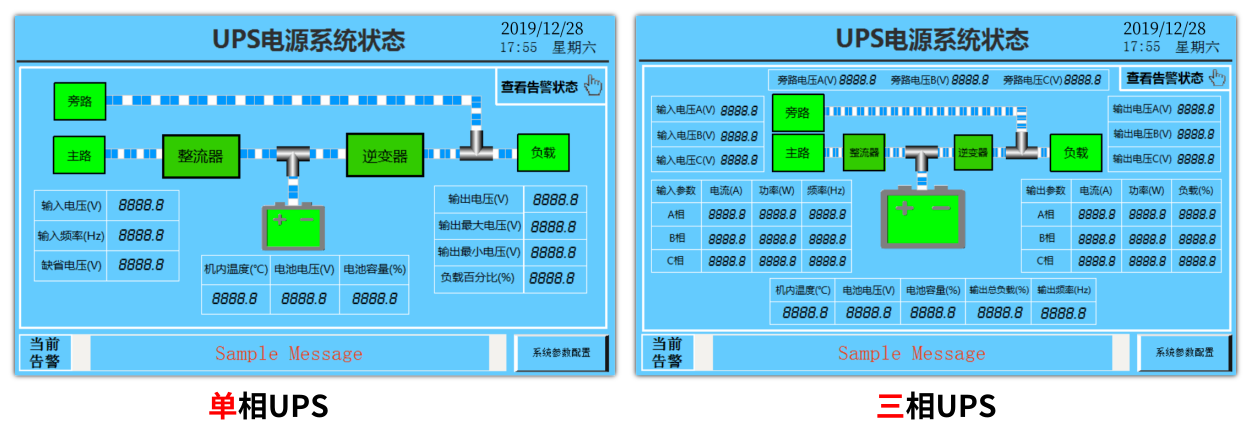

2.UPS电源系统状态界面：清晰的展示UPS的输入/输出（频率、电压），UPS旁路状态、电池温度、容量等实时状态及数据。

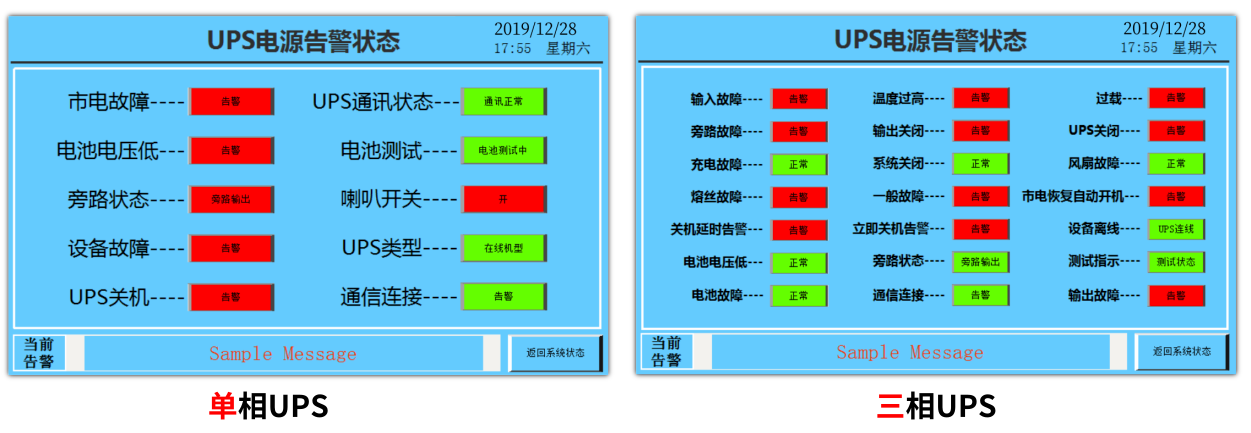

3.UPS电源告警状态界面：能清晰的显示市电故障、电池电压低、UPS通讯状态等异常告警提示。

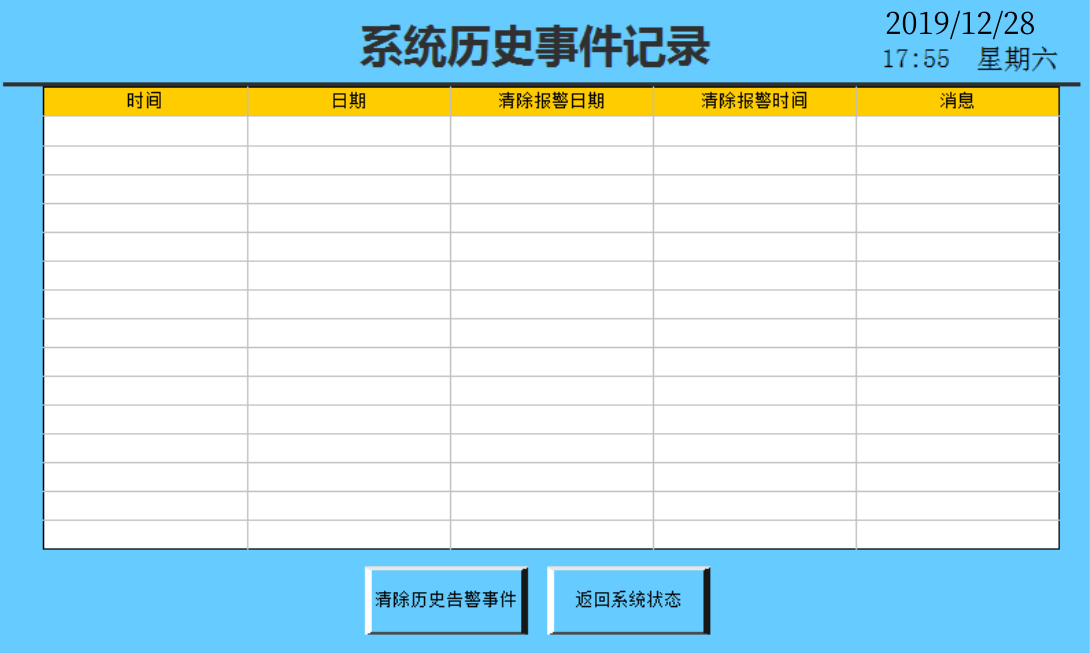

4.历史记录页面：保留UPS的异常历史记录，方便用户快速查询当前故障内容，可保存多达2000条记录。

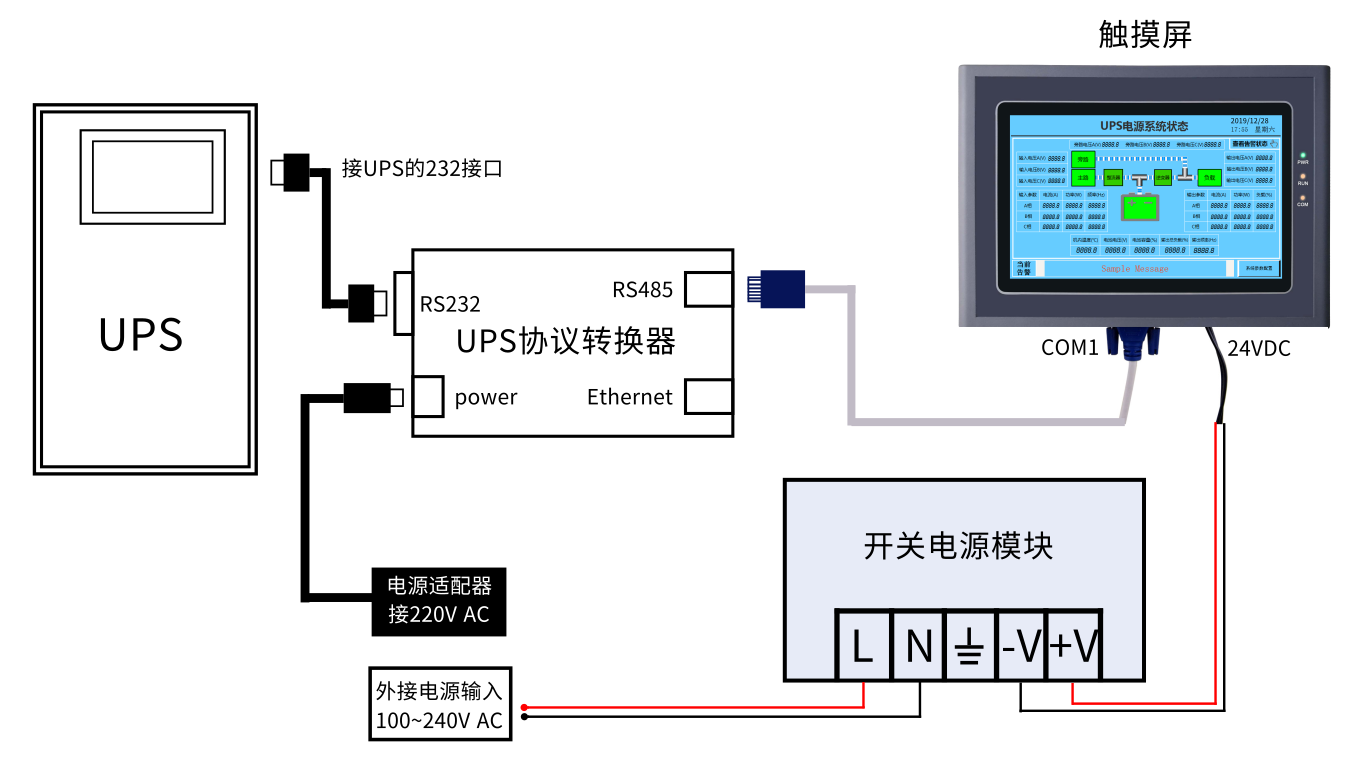

四、方案配置：

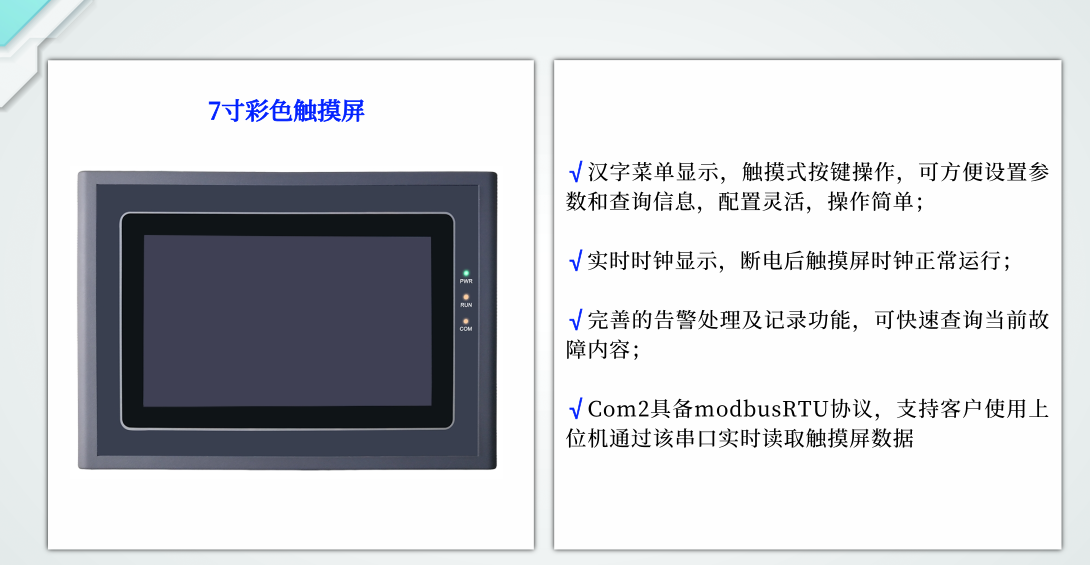

（1）7寸彩色触摸屏 * 1

7寸800*480 彩色触摸屏设计，能实时显示UPS输出的电压、电流、有功功率、频率等多项数据及历史记录。

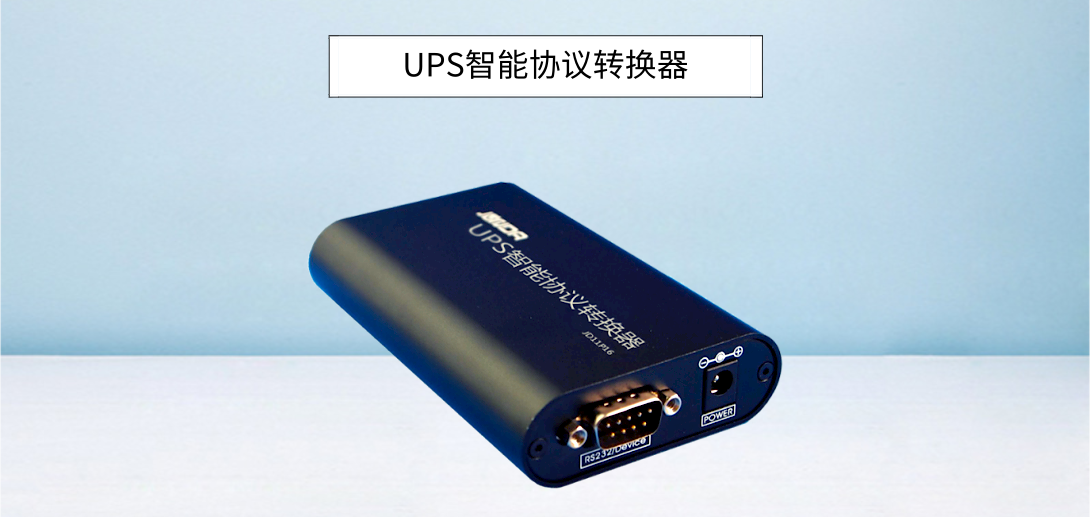

（2）UPS智能协议转换器*1

一款基于UPS的智能协议转换设备，可以将不同品牌的UPS协议转换成机房监控中普遍所使用的标准协议MODBUS协议，从而实现单一总线，多台 UPS 监控，更可以实现机房动力环境的综合监控。广泛应用于数据中心、电力系统自动化、工业监控、交通管理、气象等各种部门的UPS机房中心。

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务，请在下面评论或留言，竣达技术为您详细解答。
