4组64节蓄电池内阻/温度/电压一体监测方案

一、方案背景：

蓄电池在实际应用中，常见电池组的性能下降的现象，通常由一两节电池的恶化所致，很难从表面看出，难以定位恶化电池，只能更换整组电池导致造成浪费。对于电池数量较多的电池机房，采用人工检测的方式，其效率和准确性无法保证，实时性差，操作风险大。同时，当电池发生异常时，没有及时地告警通知相关人员处理，容易引发安全问题。

某通信机房管理人员通过电话联系到我们，需要监测机房内4组64节2V蓄电池，要求实时监测电池组电压、电池组电流、单体电池电压、温度、内阻各项参数和状态。电池发生异常时，及时发出告警通知。

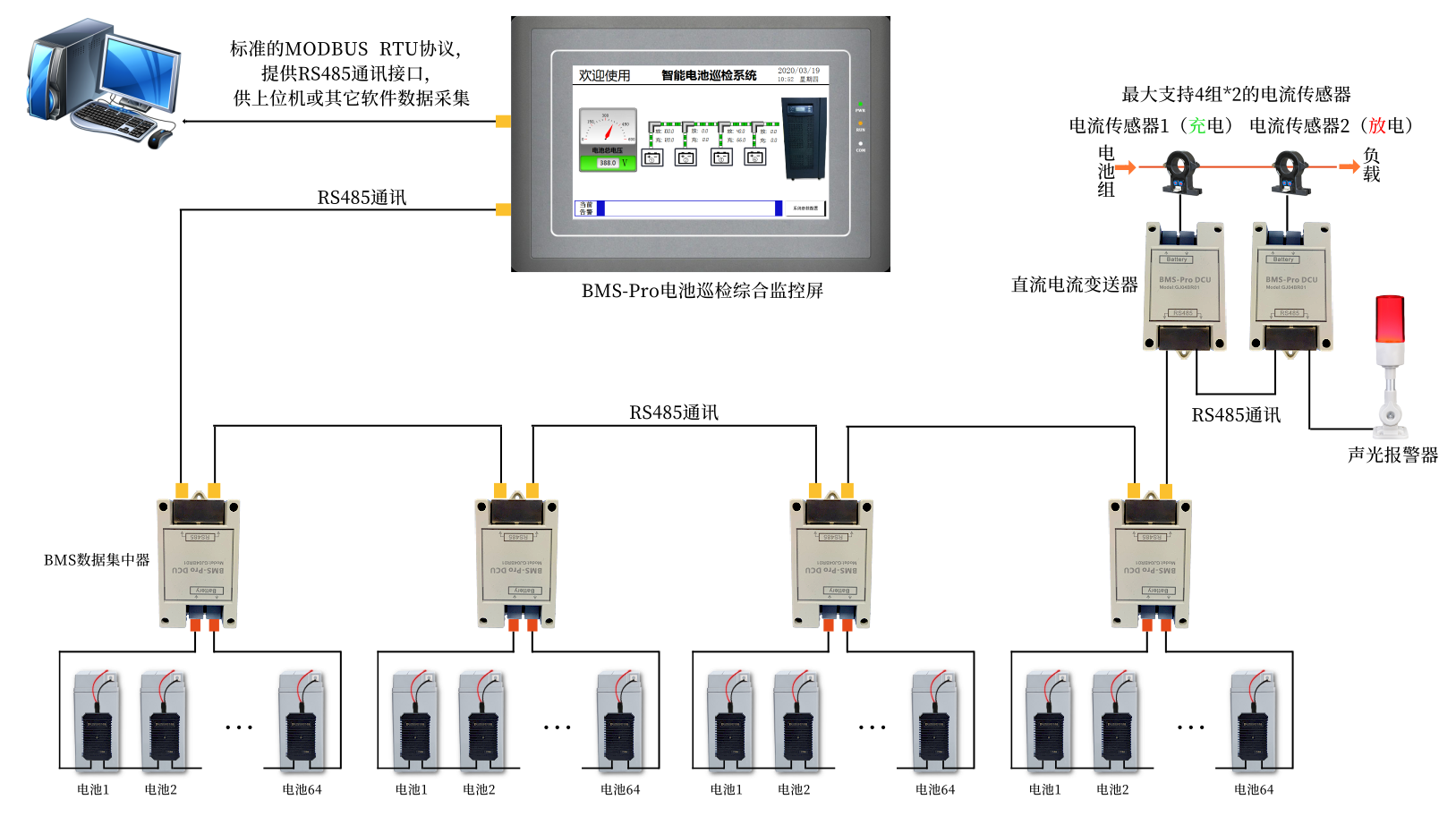

二、解决方案：

根据用户的要求及蓄电池情况，采用为满足电池组监控而设计的一款在线式电池监测和管理的竣达BMS-Pro电池巡检综合监控系统方案。该方案可完成对电池组电压、电池组电流、单体电池电压、温度、内阻等各项参数和状态监测，采用7寸800*480彩色触摸屏显示监测到的各项参数和状态，并在监测到电池内阻超上限、电池温度超上限等异常情况时，提供告警输出。

支持市面上常用的2V、12V电池，可测量单节电池电压范围为0～15V。可适用通讯基站、数据中心、电力系统自动化、工业监控、交通管理等各种部门的电池机房中心。

三、功能特点：

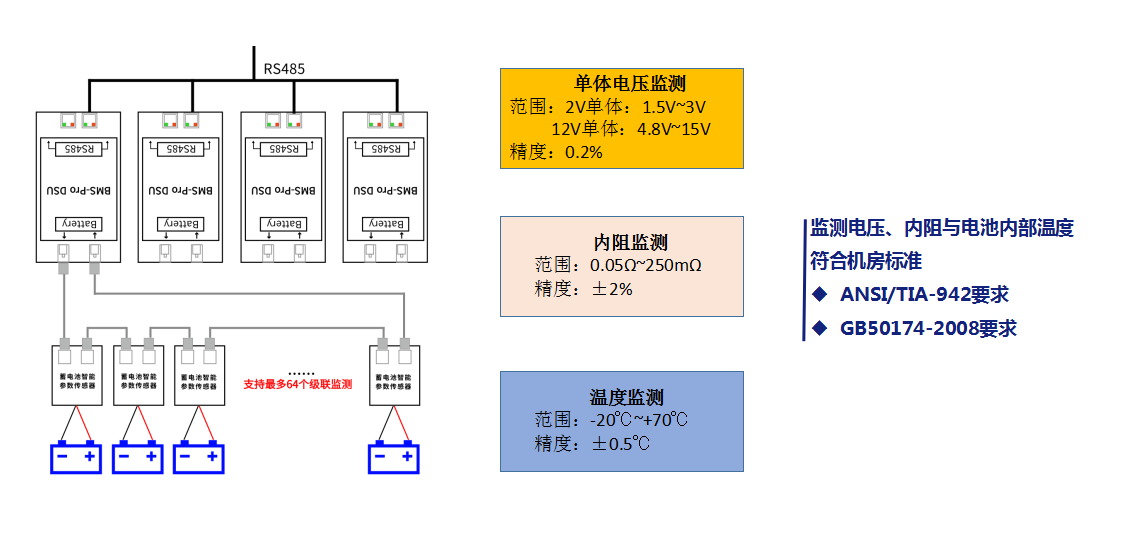

1.该系统支持最大4组电池组，每组最大64节电池级联，可满足客户的蓄电池数量及要求。实时在线不间断采集电池的电压，温度，内阻等各项数据和状态。2A小电流放电测试微小内阻技术，实现精准内阻测量。

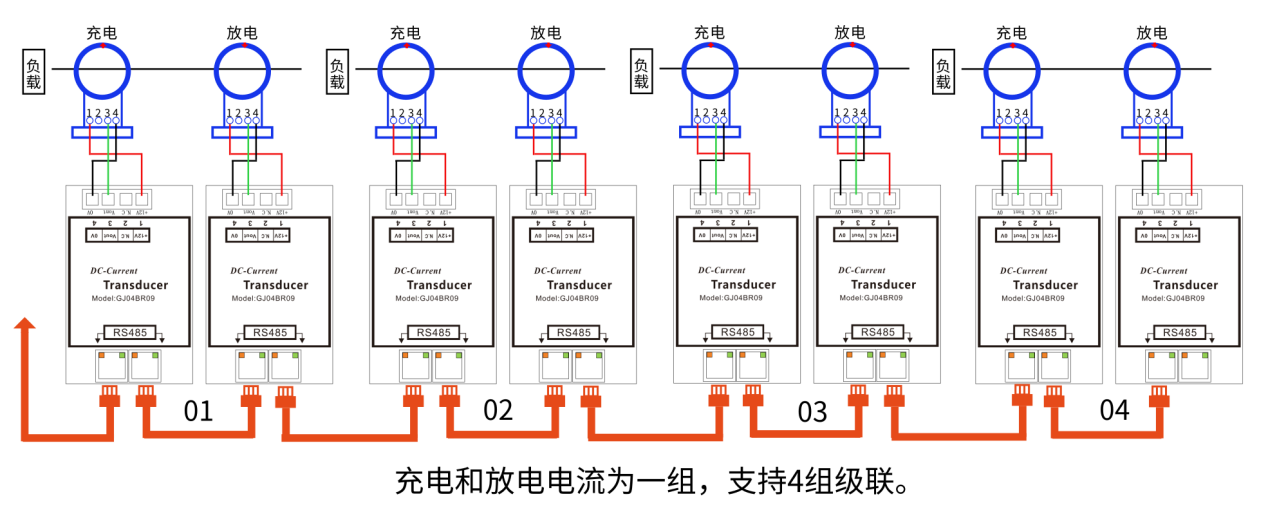

2.每一组电池充/放电流分开测量监控，采用高性能的直流电流检测设备，它与电流传感器配套安装使用，实现精确的电流测量监控和对设备的保护。

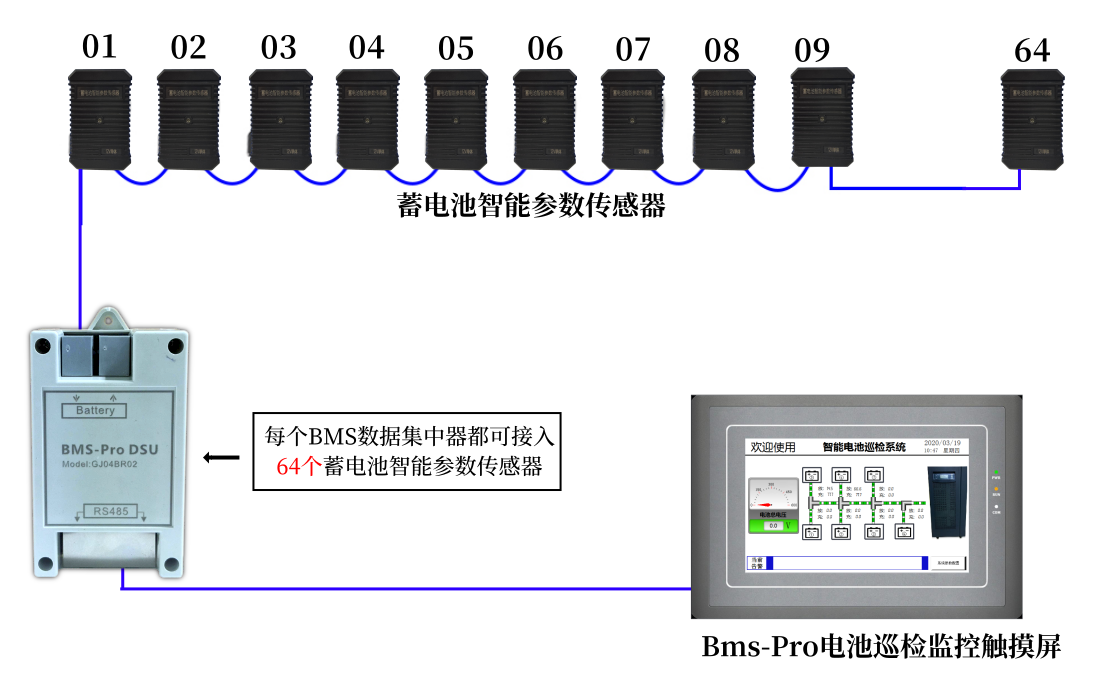

3.一个蓄电池智能参数传感器监测一个电池电压/温度/内阻，电池内阻监测模块之间通过总线方式手拉手连接，快速定位故障电池，安装极其简单，无需专门培训就能安装。

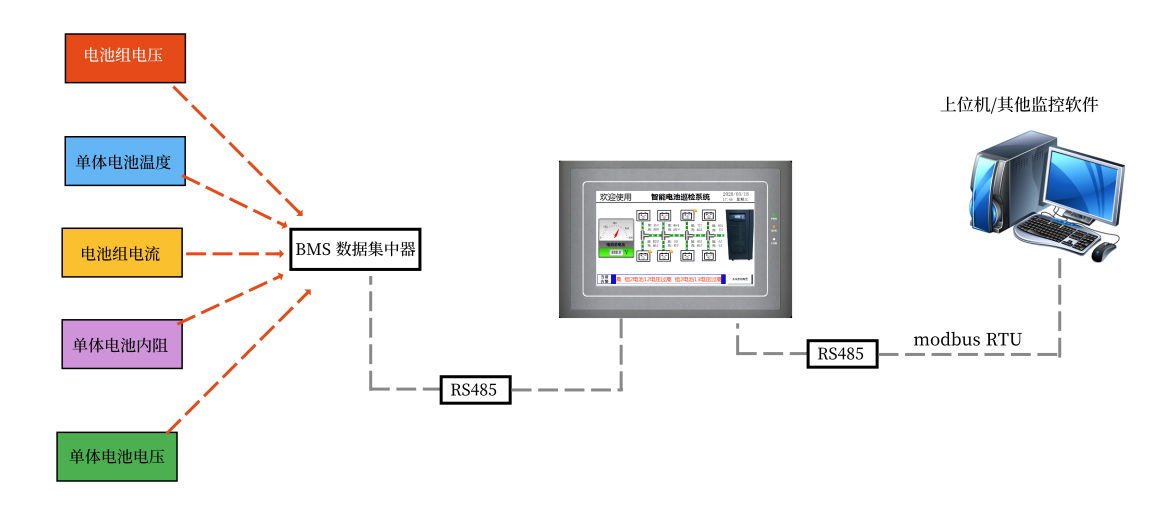

4.用户如有上位机/环境监控软件等，可同时使用上位机软件通过触摸屏的COM2口采集触摸屏数据，触摸屏的COM2口使用的是标准的modbus RTU协议。

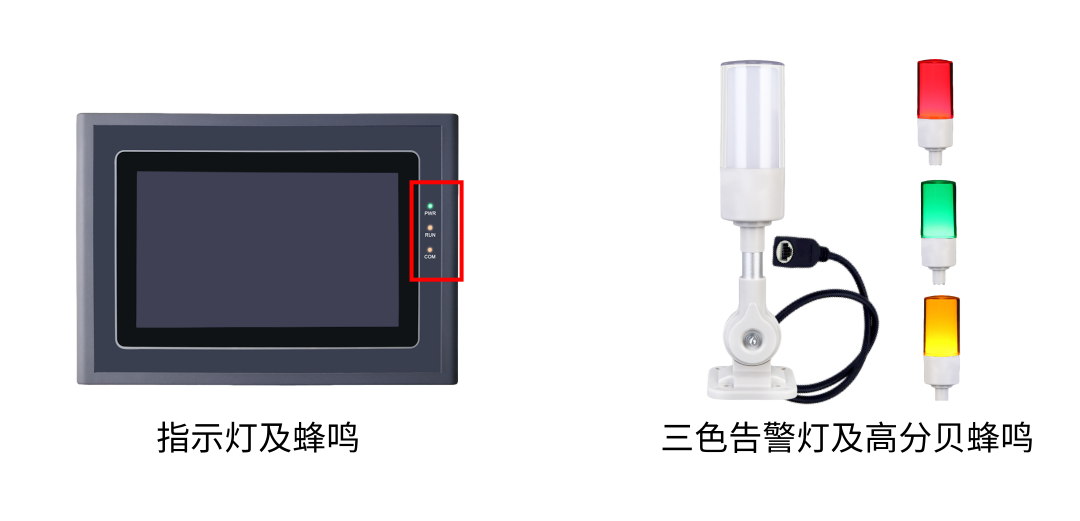

5.电池发生异常情况时，触摸屏上有报警指示灯，伴有蜂鸣声。同时，还增加了本地三色声光报警器，加强对异常的告警状态提示。

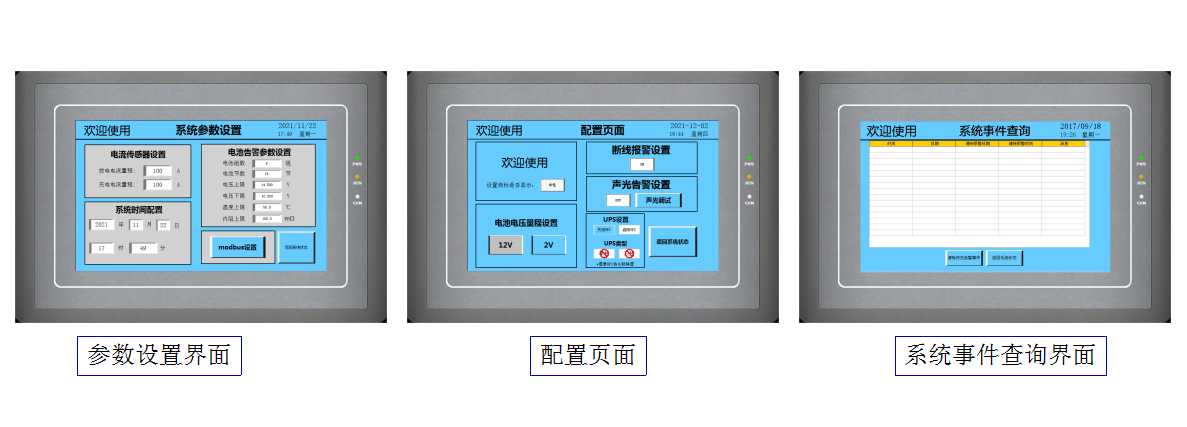

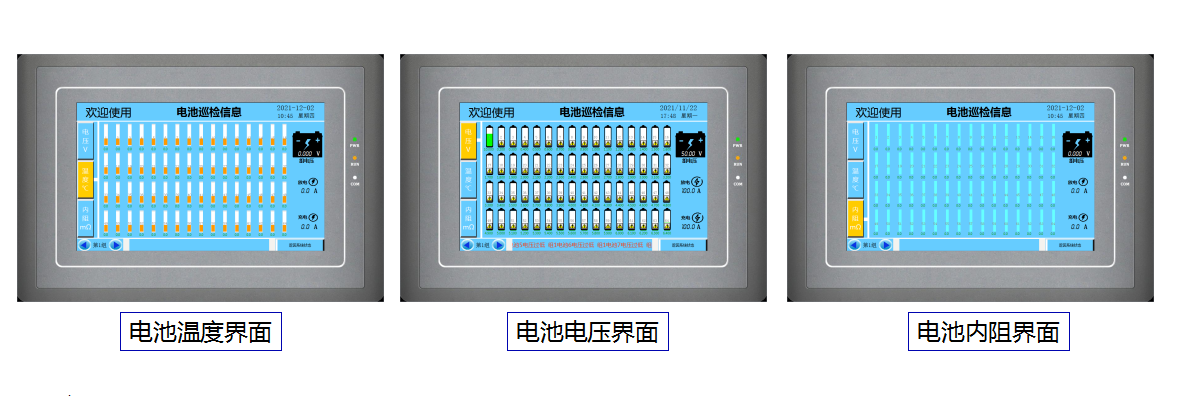

四、界面展示：

★丰富的自定义设置，支持设置电池组组数，电池组的单节电池数量，单节电池的上下限等。

★中文界面显示，触摸式按键操作，可方便设置参数和查询信息。

★实时时钟显示，断电后时钟正常运行。

★完善的告警处理及记录功能，可快速查询当前故障内容。支持系统时间查询功能（最多支持10000条）

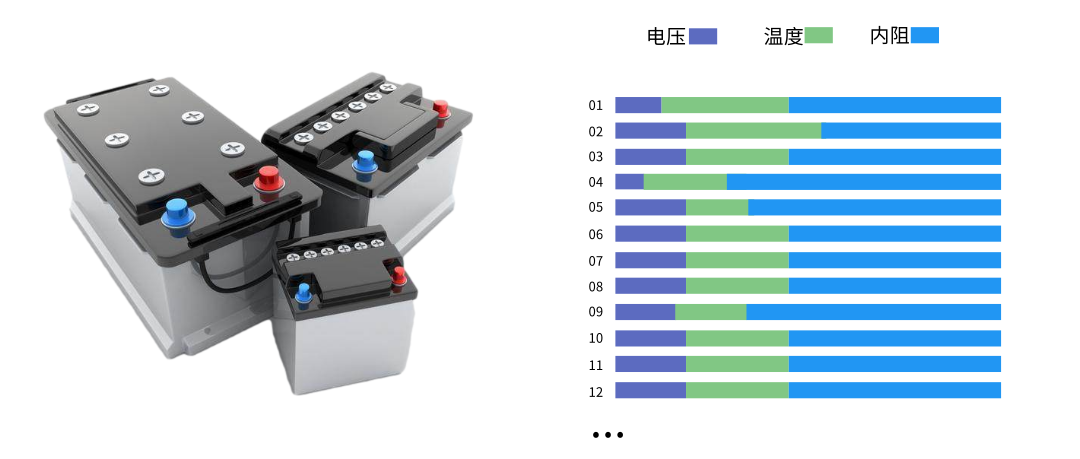

★实时显示充放电电流，充放电状态、电池电压、温度、内阻，用户能直观了解电池组状态。每组电池的电池电压、温度、内阻的界面一 一对应。

五、系统配置：

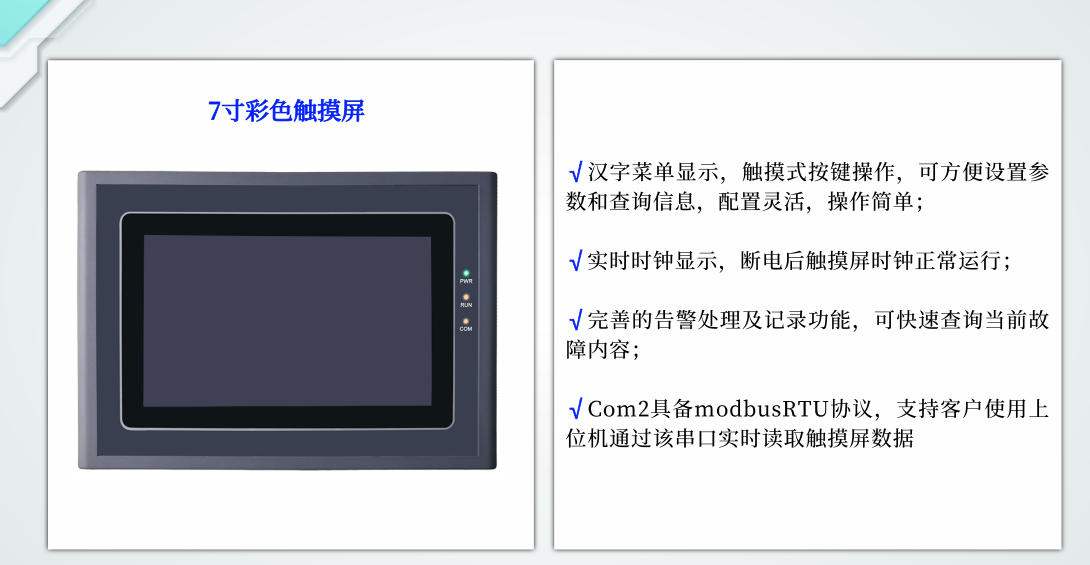

（1）竣达BMS-Pro电池巡检综合监控屏

7寸800*480 彩色触摸屏设计，能实时显示电池组充放电电流，充放电状态、电池电压、温度、内阻等多项数据及历史记录。

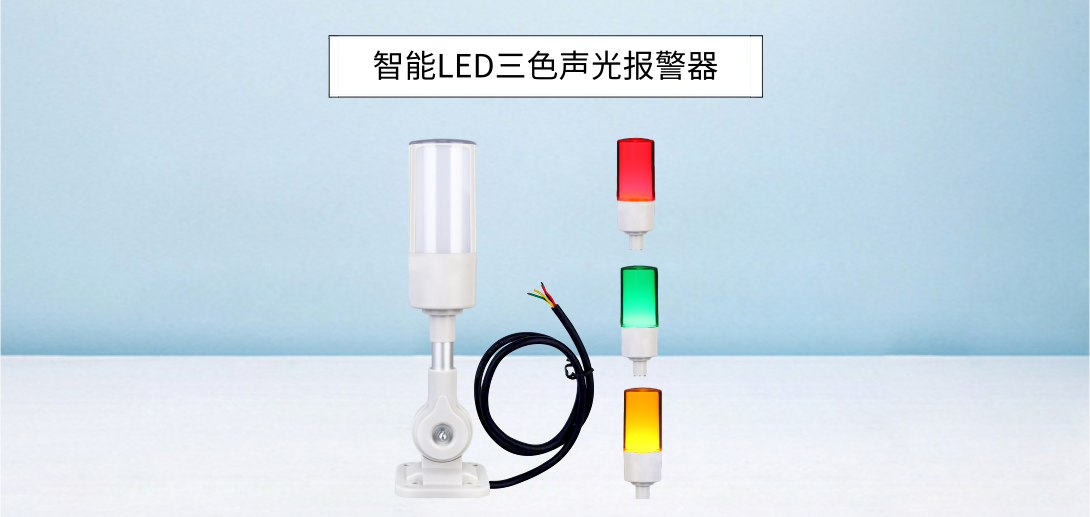

（2）智能三色声光报警器：

监测到环境温湿度出现异常情况时，根据不同的异常情况，及时发出对应的声光告警通知用户。

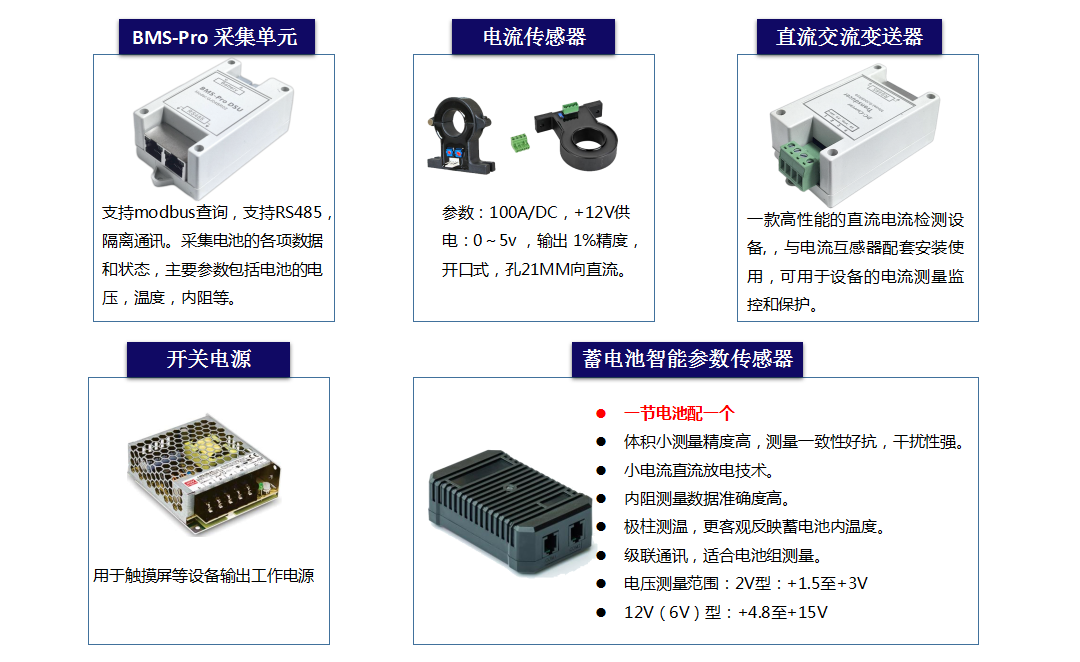

（3）其它模块：

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务，请在下面评论或留言，竣达技术为您详细解答。
