多个机房的UPS电源及其单体电池同时集中监控及告警方案

一、前言：

随着电子信息技术的高速发展，UPS电源和蓄电池广泛应用于银行、交通、电力等行业当中。其原因之一在于UPS电源可以在市电断电的情况下，能利用蓄电池通过逆变电路将直流电转换为220V交流电继续供电，保障机房系统的正常运行。

同一个企业为了业务发展、生产需求等情况下，多个机房分布在不同的站点。而在目前很多机房的管理模式，每个机房都有各自的监控方式，并没有好的监控方式对多个机房中的UPS电源及其单体电池同时集中到一个平台/系统上进行监控。那么该如何对不同机房进行集中监控，实时了解每个机房中UPS电源和单体电池的运行状况呢？

二、案例解析：

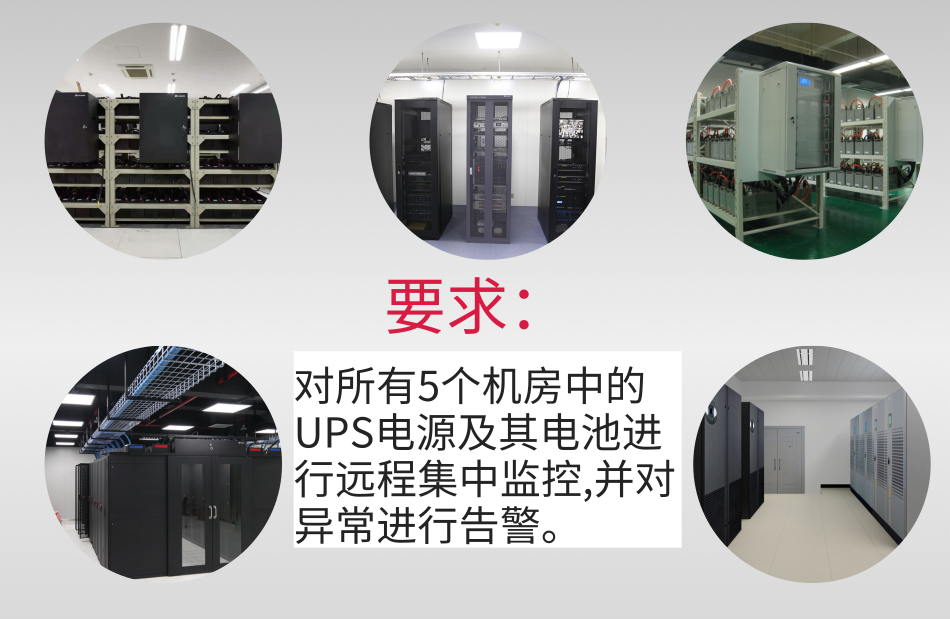

某工厂有5个机房分布在不同的厂区，每个机房都有1台UPS，每台UPS有1组蓄电池（每组有48节电池）。现要求：对所有机房中的UPS电源及其电池进行远程集中监控，可实时查看每一个机房中的UPS电源及其电池的运行状况，在出现市电断电、电池裂变等异常情况下，即时进行告警通知。

三、用户难题：

1.多个机房的UPS电源和蓄电池数量多，分派人员值守成本高且管理难度大。

2.无法实时了解每个机房的每一台UPS电源和每节电池的运行状况。

3.出现市电断电等异常情况，没有告警通知，安全隐患大。

4.没有UPS电源及其电池的历史数据和异常记录，难以分析UPS及其电池的运行现状和故障原因。

四、解决方案：

根据用户的需求和机房实际情况，通过将所有机房中的UPS和蓄电池集中到统一的监控软件上，从电脑即可查看任何机房中的UPS和蓄电池的实时运行状态（包括：UPS输入/输出电压、电流等；单体电池的电池电压、充放电流等）。并通过短信报警器和本地声光报警器，对异常情况进行告警通知。具体方案配置如下：

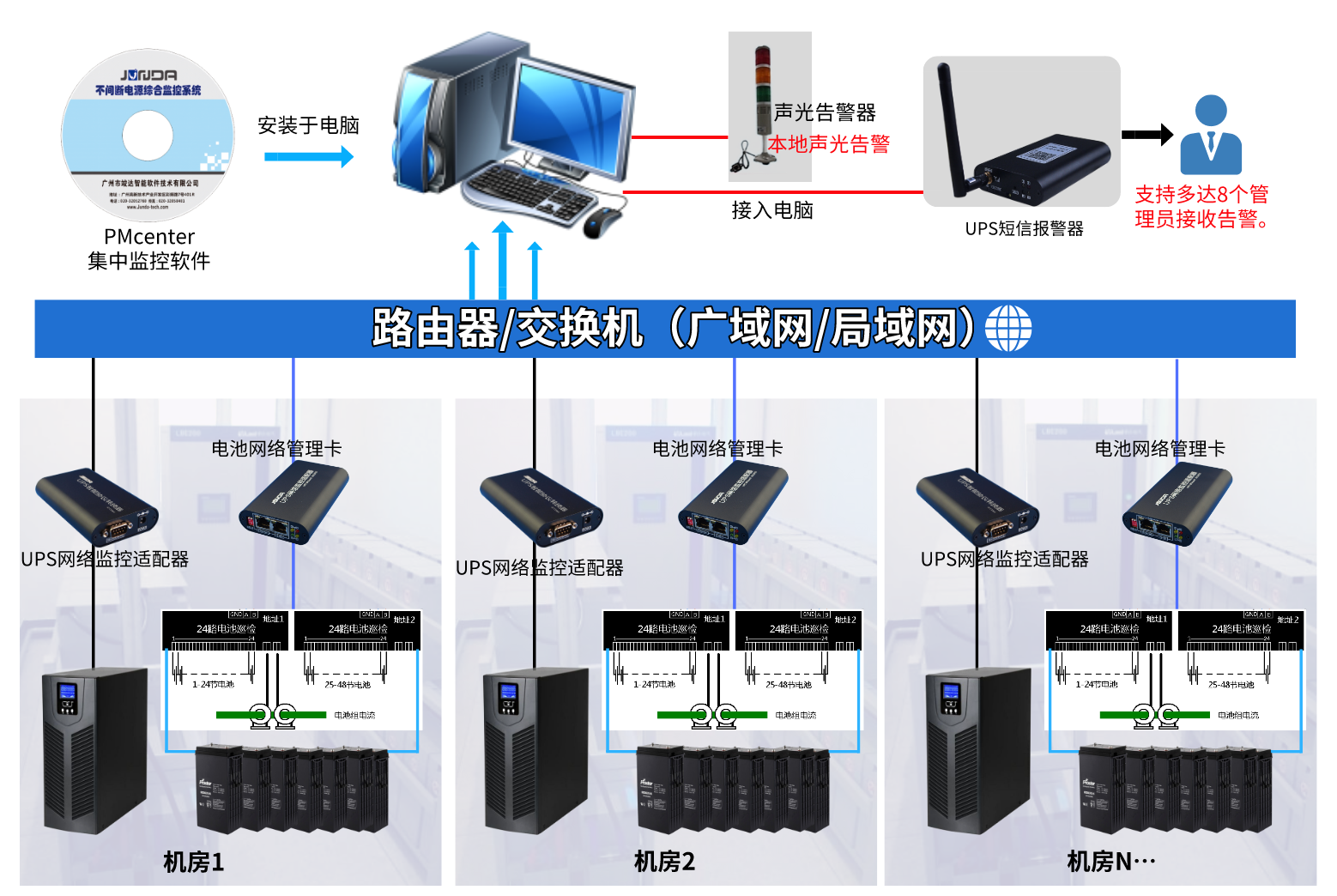

五、方案应用示意图：

六、方案优点：

1.UPS网络监控适配器（每台UPS配1个），24小时不间断采集UPS的实时运行状况，WEB网页查看该台UPS的实时运行状态及数据。

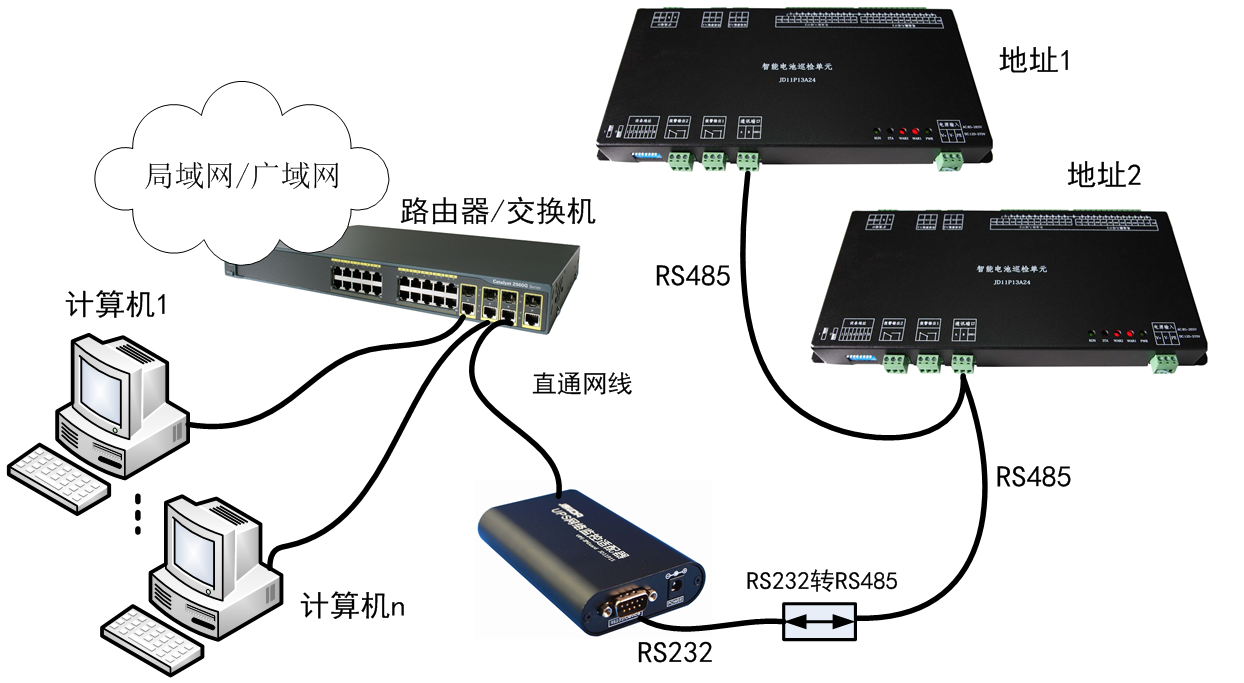

2.电池网络管理卡通过设置好IP地址后，可以在网内任一台连网的计算机上进入电池网络管理卡的监控网页进行单个机房的UPS电池的状态数据查询及设置。

3.电流传感器对蓄电池的电流进行检测，充电电流分开检测精确高。

4.24路电池巡检仪可对蓄电池组电压、单体电池电压等进行实时在线巡回检测，智能分析该机房所监测电池的使用状况。根据用户设置不同的上下限、平均偏差自动判断和告警。

七、方案实施成效：

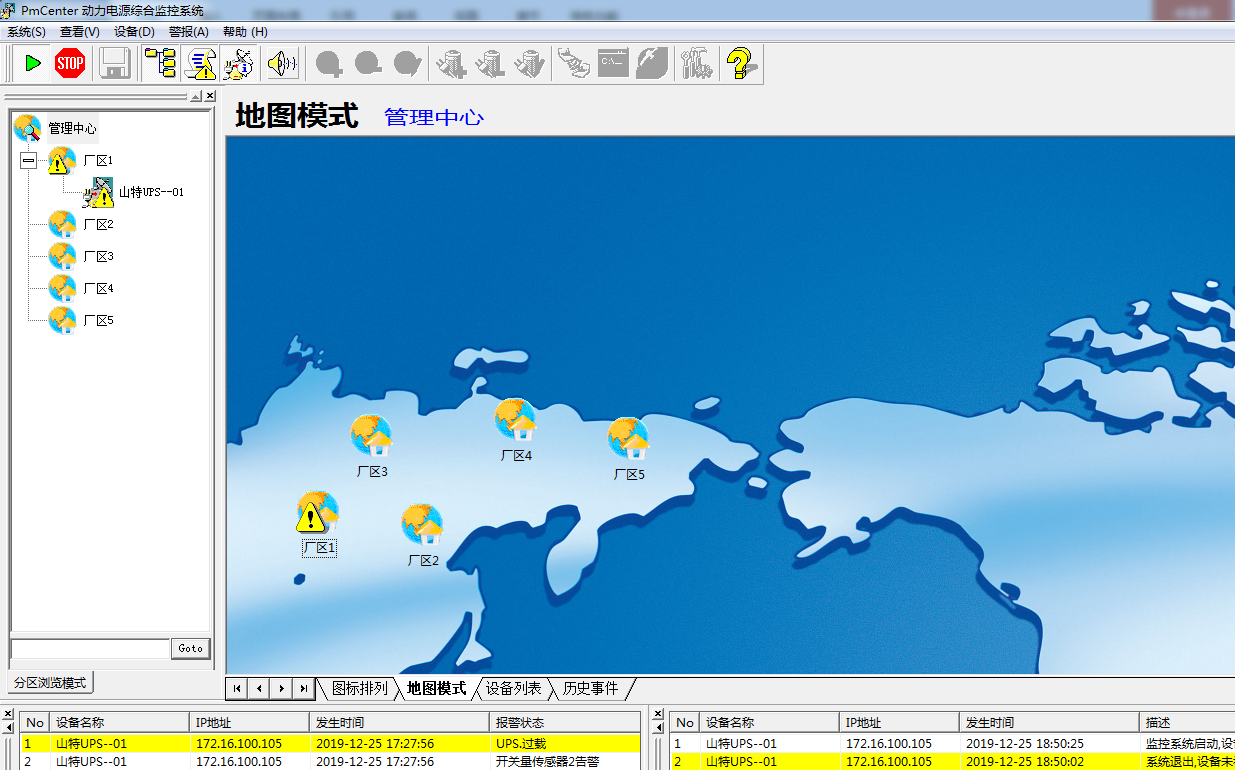

1.PMcenter集中监控软件上可接入多个厂区的机房中的UPS电源及其电池进行集中监控，地图模式下可直观的了解各设备的运行信息。

2.通过PMcenter集中监控软件在统一平台上实时监测每个机房中的每一台UPS电源的电池状态、负载、故障状态等数据。

3.监控中心的PMcenter平台上可集中查看每一个机房的UPS电源的每一节电池电压等数据。

4.所有监控的UPS电源的详细告警信息记录和设备历史记录可查，便于事故分析和处理。

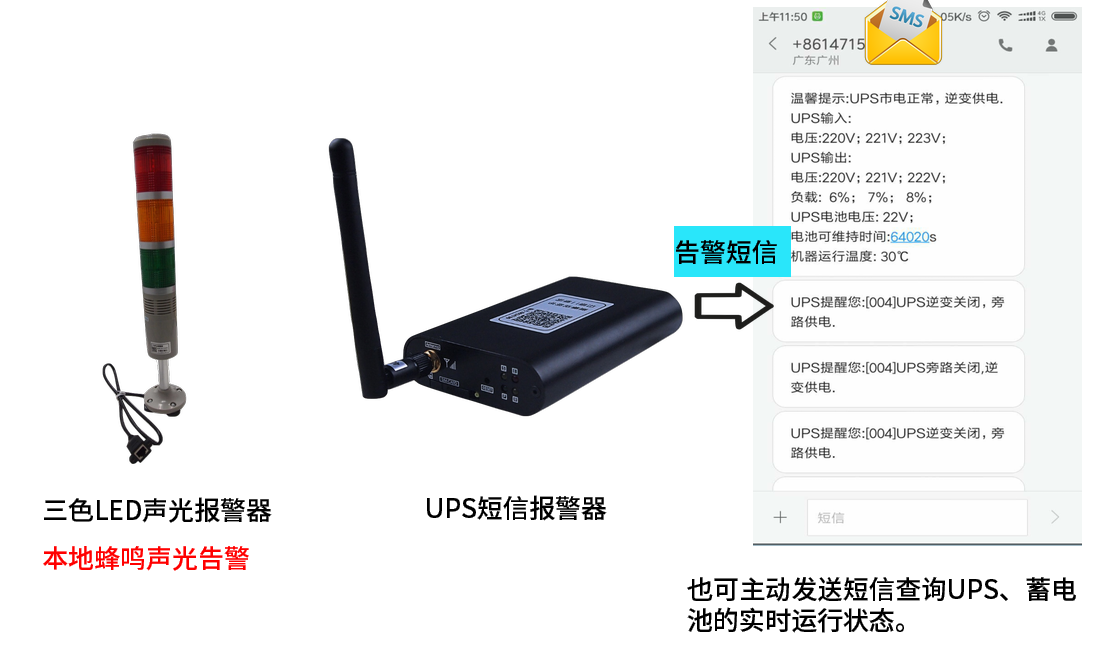

5.UPS短信报警器和三色LED声光报警器，配合PMcenter集中监控软控可对设备异常情况进行短信告警、本地声光告警通知。UPS短信报警器也可主动发送短信查看各个机房的UPS的实时运行状况。UPS短信报警器内置电池，市电断电后，仍可工作5个小时以上。

更多的功能需求，请联系我们，竣达技术为您解答、提供优质的解决方案。
