竣达UPS电源网络集中监控方案

随着信息时代的迅猛发展，综合机房的数量和规模的与日俱增。作为机房必备的UPS电源，在日常机房的运作和管理中起着举足轻重的作用。由于市场竞争压力的刺激下，各大品牌的UPS差异也越来小，在机房建设时，用户对UPS电源的选择也呈现出多样化。也就出现了同一机房存在着不同品牌、型号以及不同种类的UPS电源，或者是同一用户中不同的网点机房使用不同的UPS的电源。

UPS能对机房终端的计算机网络系统或其它电力电子设备提供不间断的电力供应，用户对UPS电源的管理和监控也越来越重视。那么在实际运用中，用户该如何对多台UPS进行监控和管理呢？

一、用户的难题：

1.UPS品牌不同：型号、参数有差异，管理难度大。

2.多个机房：机房分散。设备不集中。

3.不能及时得知UPS的实时运行状态、UPS是否出现故障。

4.采用人工巡检，效率低、且成本高。

5.UPS出现异常时，没有告警提示，不能及时排除隐患。

6.难以追溯UPS运行记录、事故发生的根源。

二、解决方案：

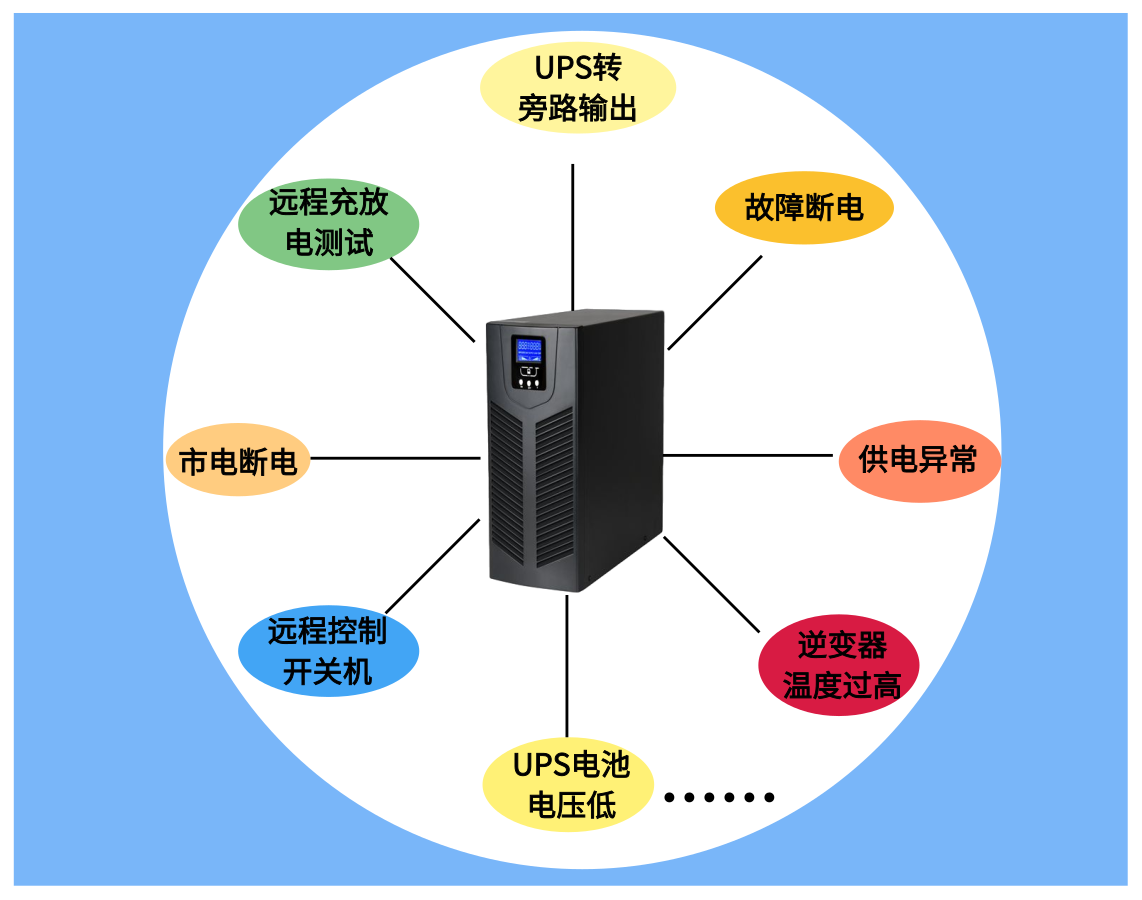

竣达UPS网络集中监控方案是基于UPS网络监控的基础上，通过监控平台集中多个机房、不同品牌型号的所有UPS电源进行统一监控查看。可实时查看每一台UPS电源的电压、电流、温度、负载、输入/输出电压、输入/输出频率等实时运行状况及数据。监控到UPS电池电压低、市电中断等异常情况时，可通过邮件、本地声光、短信语言等告警方式通知用户。

三、方案功能特点：

1.直接通过UPS通讯接口协议获取UPS数据，可以最真实的反映UPS的运行状态。

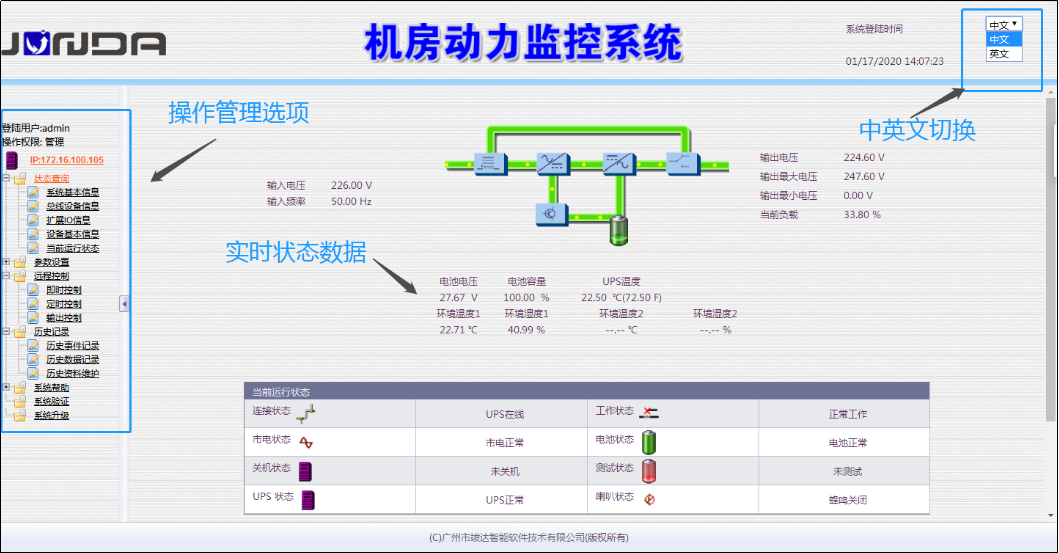

2.可以通过WEB网页分别查看对应每台UPS的实时运行状况，控制和设置该台UPS。

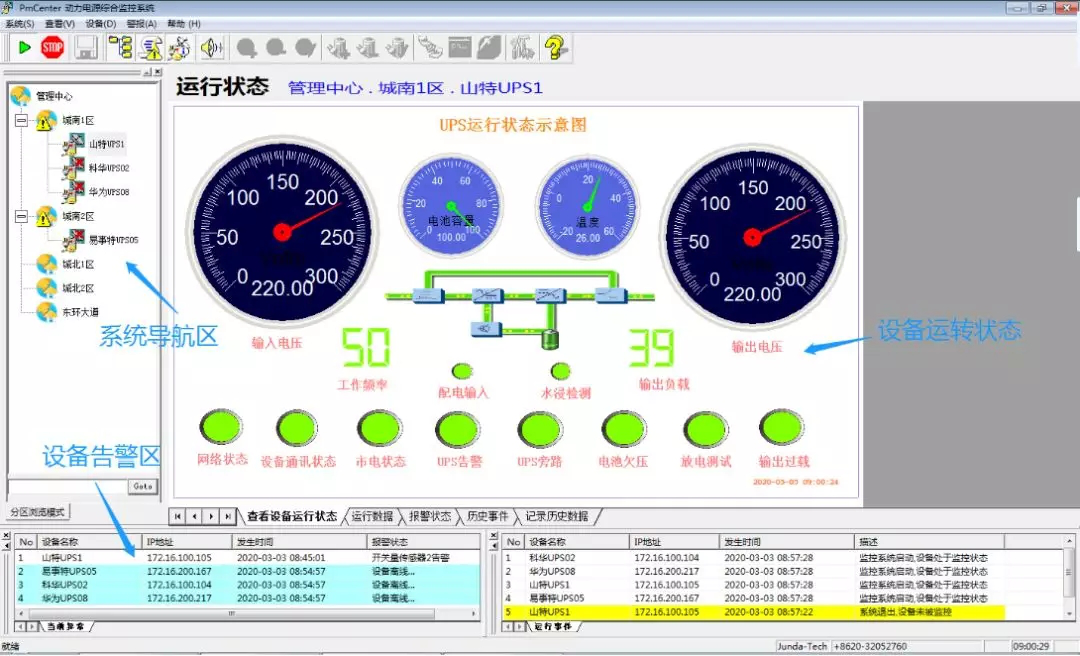

3.PMcenter集中监控系统可集中监控所有UPS电源，直接在平台上即可查看每一台UPS的实时运行状态。

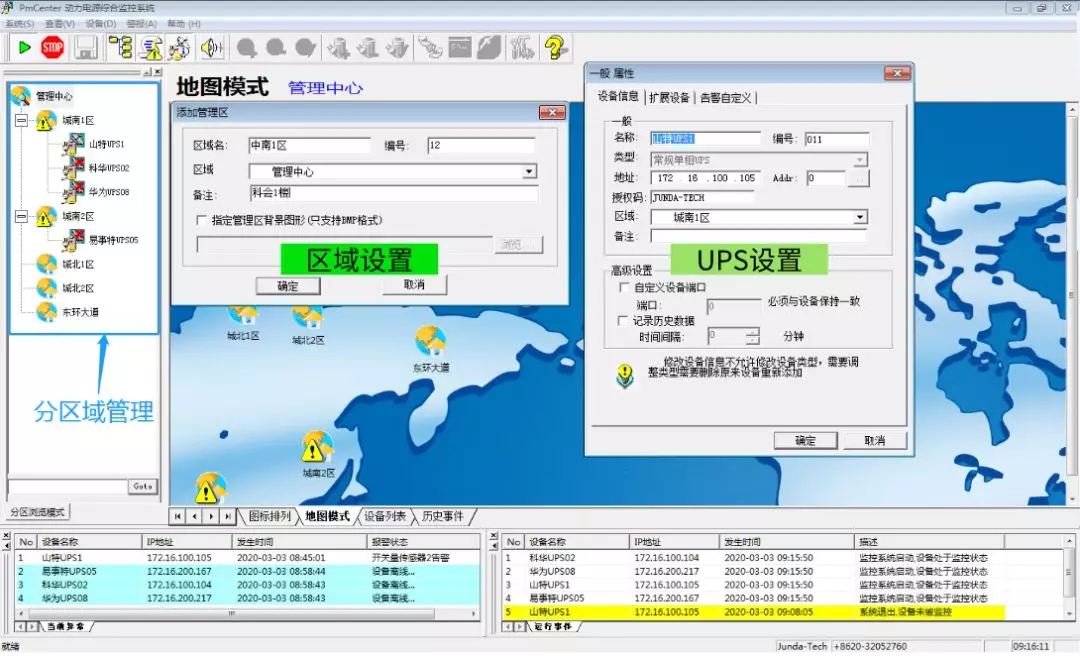

4.地图管理模式，可分区域管理每个机房内的UPS的实时运行状态。

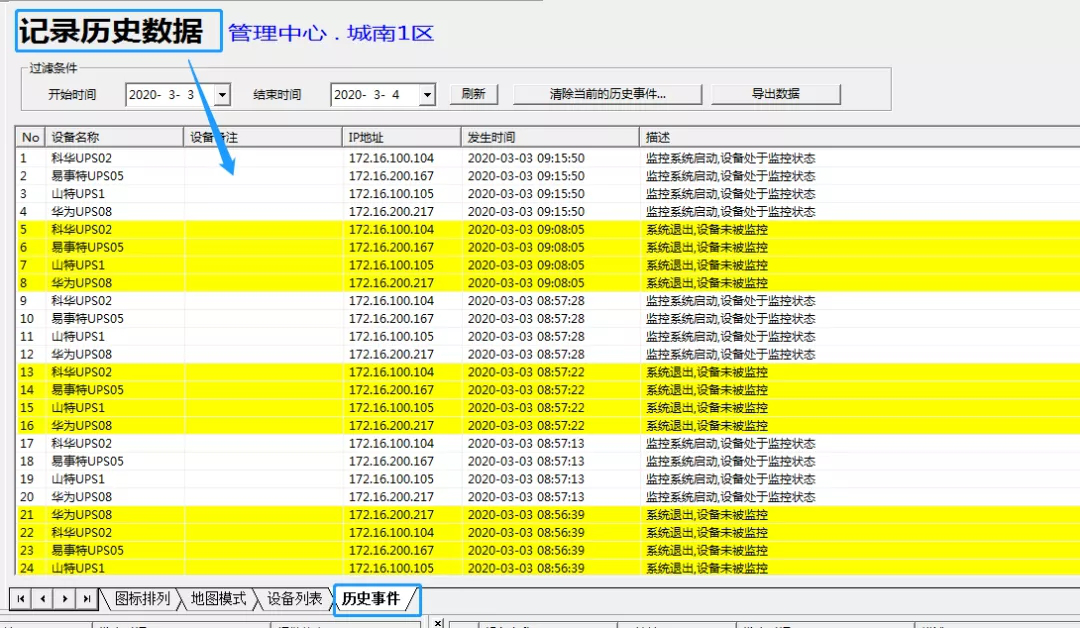

5.UPS运行事件储存，方便用户追溯UPS的历史运行状态。

6.可扩展环境温湿度监测模块，在UPS监控的同时实现基本环境监控。

7.短信、语音、邮件等多种告警方式对UPS异常进行告警提示。

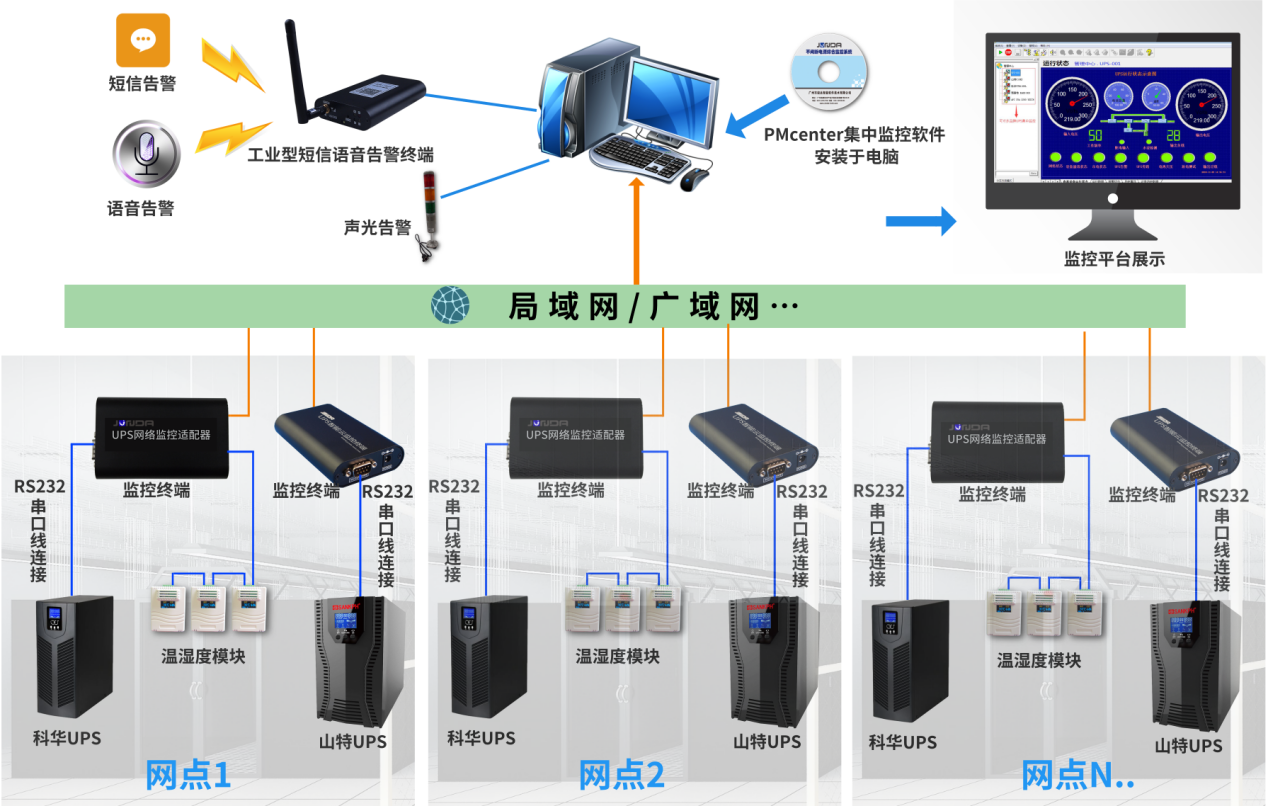

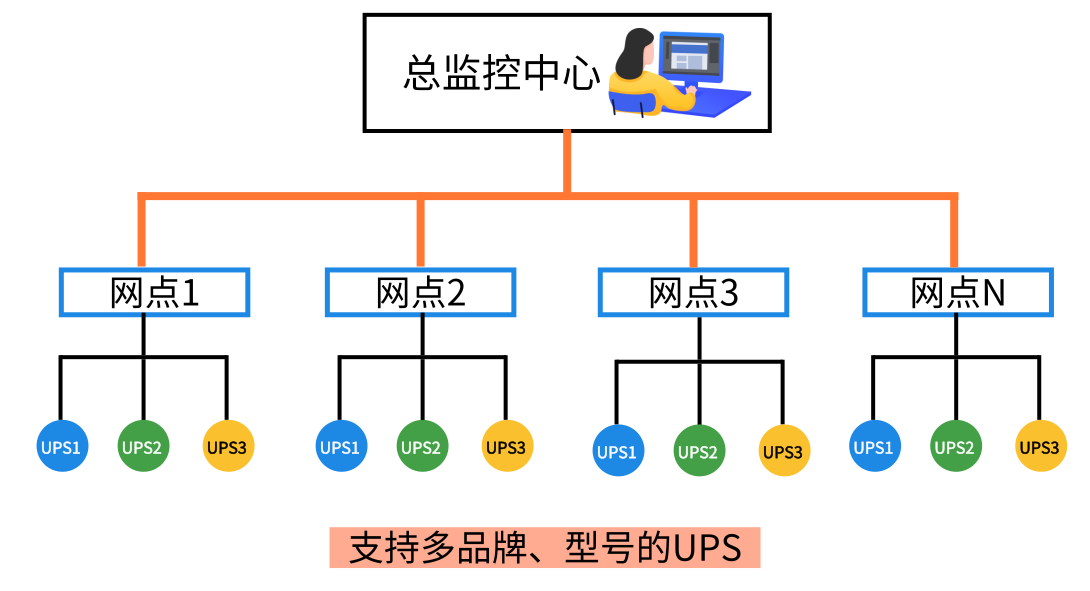

四、方案结构图

本方案具有良好的可伸缩性能，根据机房设备的多少和监控的要求，可随时调整监控方案的规模。即可作为最简单的本地设备监控，也可以实现复杂的远程监控管理系统。

五、方案组成配置：

1.UPS网络监控适配器（每台UPS配一个）

UPS网络监控适配器是一款基于UPS的智能网络监控设备，通过网线连接网络，不间断的采集UPS的运行状态数据，实时分析UPS的运行数据，可以通过WEB、SNMP、CLIENT、TELNET等多种途径供用户了解设备的运行状态！并可支持扩展“环境温湿度采集模块”，实现对机房温度、湿度的监测。

并可根据UPS的运行情况，出现异常情况时，及时通过邮件、SNMP-TRAP等方式直接发出告警，及时提醒用户排除故障隐患，从而极大的保障电源系统的可靠性！广泛应用于UPS数据中心、电力系统自动化、工业监控、交通管理、气象等各种部门的UPS机房中心。

2.PMcenter集中监控系统

PMcenter集中监控系统可用于分布式的UPS网络集中监控，通过TCP/IP网络，可以实时的跨地域的监控UPS运行状态，即时的发现设备异常，确保UPS供电系统的可靠性。

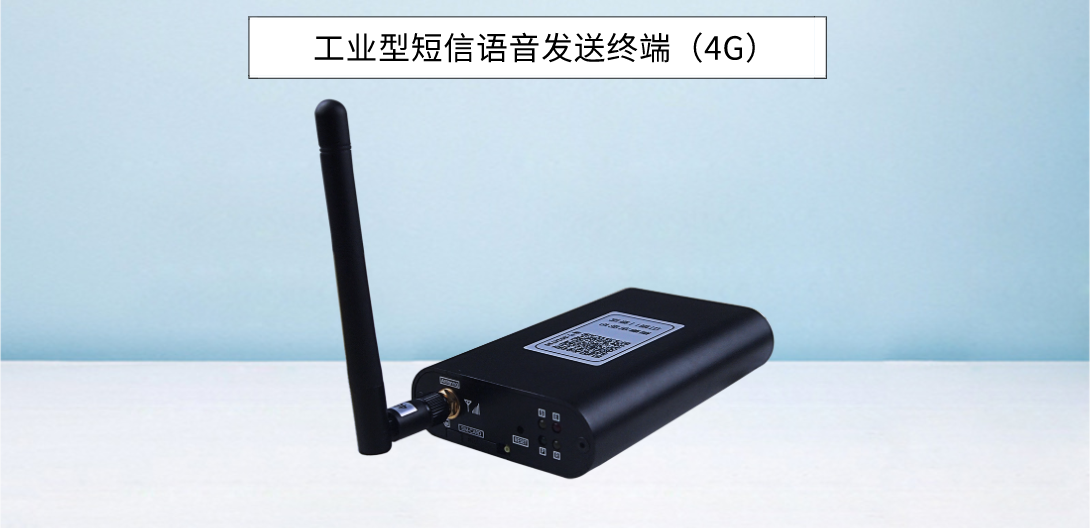

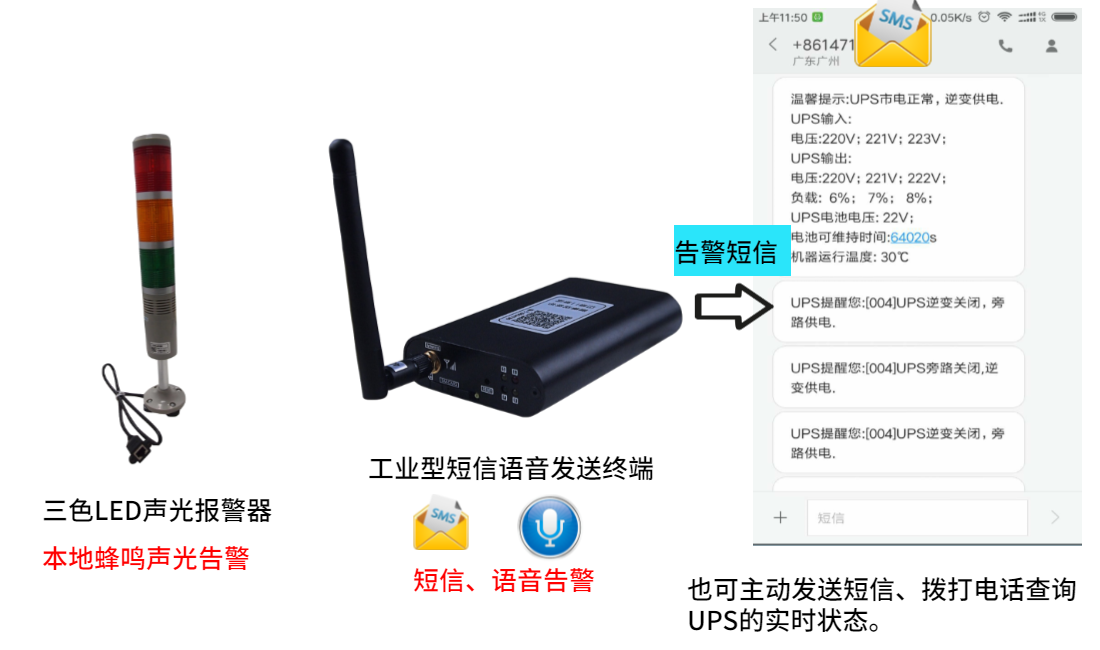

3.工业型短信语音发送终端（支持8个告警接收人）

工业型短信语音发送终端是通过RS232接口，接收上位机的串口命令，通过内部的短信模块向其他手机发送短信的设备，支持2G、3G、4G信号。提供智能短信语音报警终端AT命令集，让客户可以开发自己的短信发送程序。目前该产品配合我们的IDG1012-F1609A动环监控主机使用可以支持短信、语音告警，配合PmCenter软件使用可以实现短信告警。

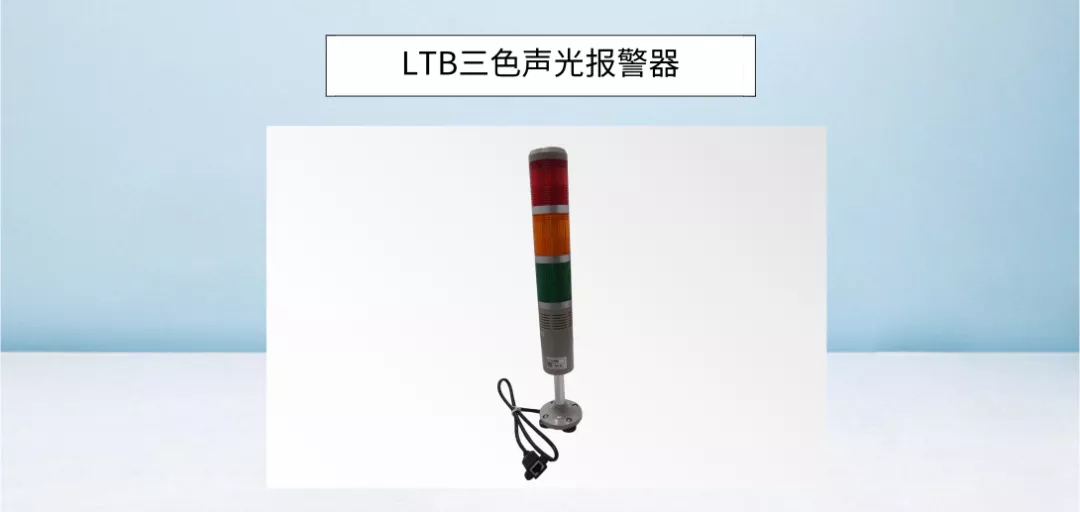

4.LTB三色声光报警器

一款声光告警设备，作为一总线器件，可与我厂目前生产的智能机房动力环境监控主机配套使用。也可以二次开发，用于系统的联动控制。该报警器采用高亮度的LED光源，触发告警后发出强烈的声光报警信号，以达到提醒现场人员注意的目的。

更完善的UPS、精密空调、电池巡检等产品配套和技术服务，请联系我们，竣达技术为您详细解答。
