竣达智能机房UPS电源网络集中监控管理方案

一、方案简介：

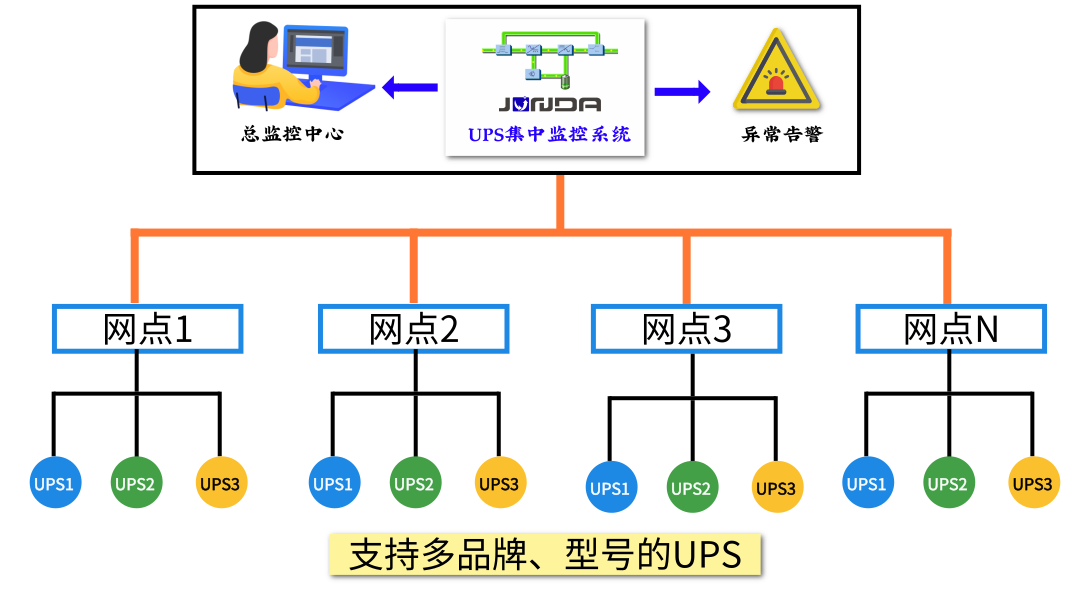

竣达智能机房UPS网络集中监控方案是基于UPS电源网络监控的基础上，可以将多台UPS电源集中到统一的平台上进行监控和管理。用户可以通过集中监控平台实时查看每一台UPS电源的电压、电流、温度、负载、输入/输出电压、输入/输出频率等实时运行状况及数据。监控到UPS电池电压低、市电中断等异常情况时，用户可选择邮件、本地声光、短信语言等告警方式进行告警。

二、方案特点：

1.支持山特、易事特、科士达等市面绝大多数品牌的单三相UPS电源，实现了不同品牌系列及型号的UPS电源能集中进行监控和管理。

2.随时查看各个机房中的UPS输入/输出电压、输入频率、温度、负载、电池电压、电池容量等状态。

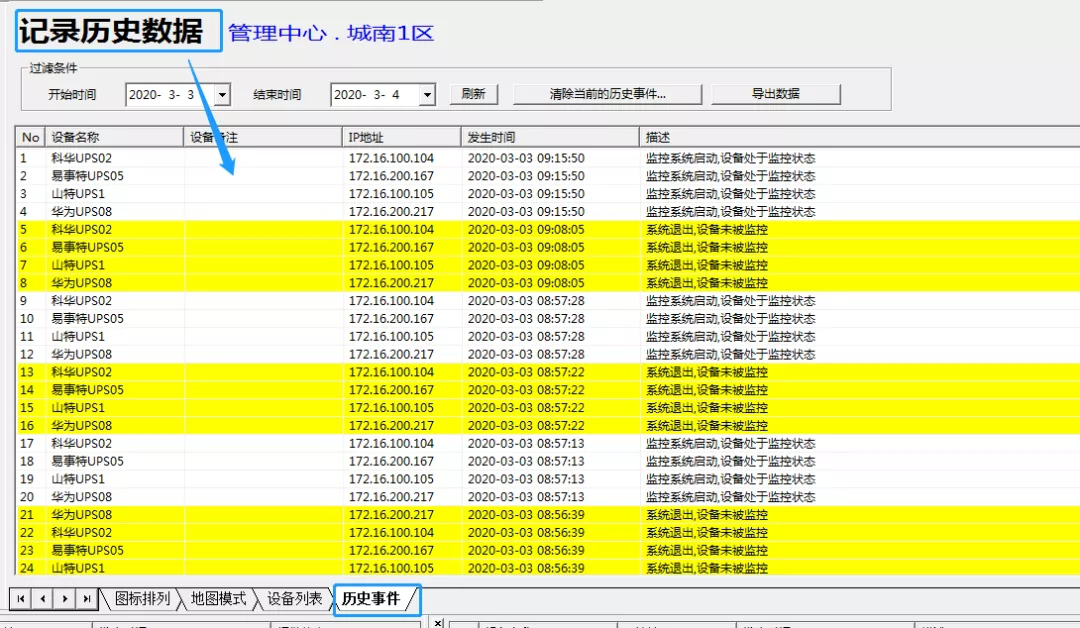

3.所有监控的UPS电源的详细告警信息记录和设备历史记录可查，便于事故分析和处理。

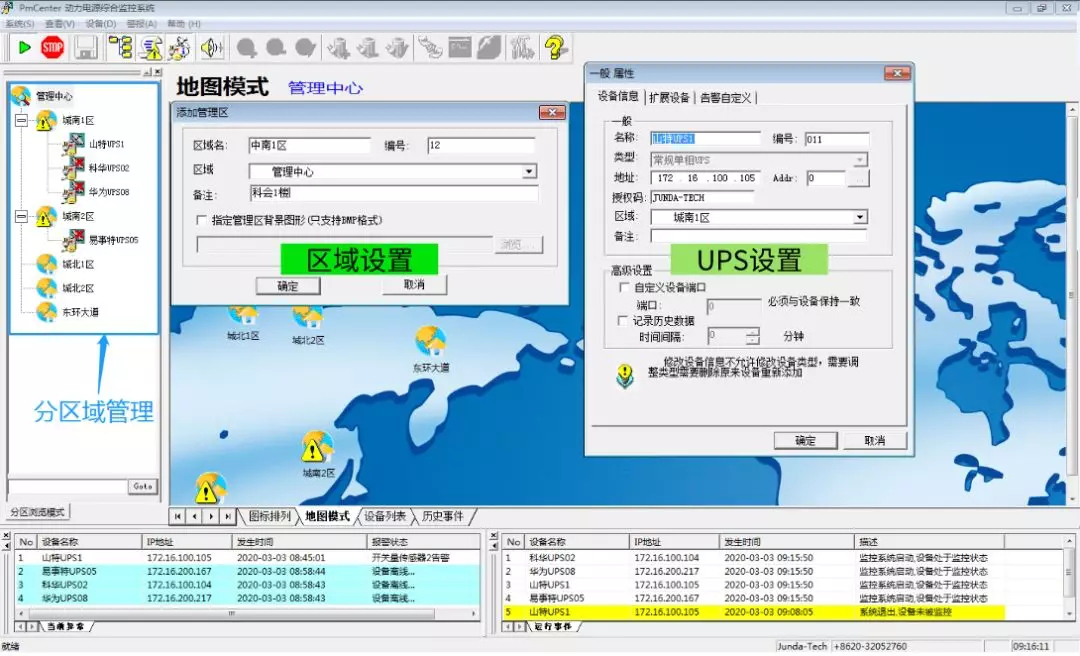

4.可对各个机房内的UPS电源进行分区域管理，更直观的了解每一个机房内UPS电源的运行状况。

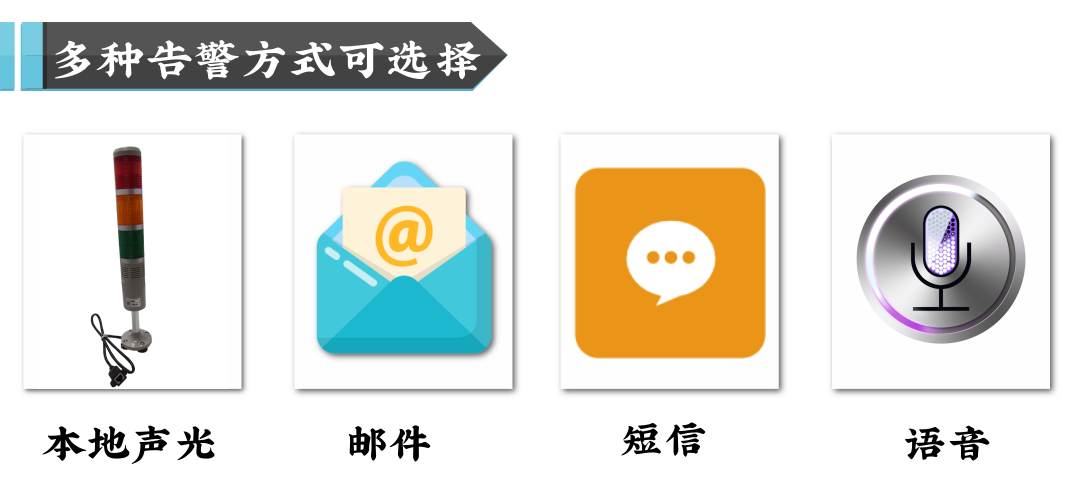

5.监控到市电断电、UPS通讯中断等异常情况时，可通过邮件、本地声光、短信语言等告警方式通知用户。

三、应用示例：

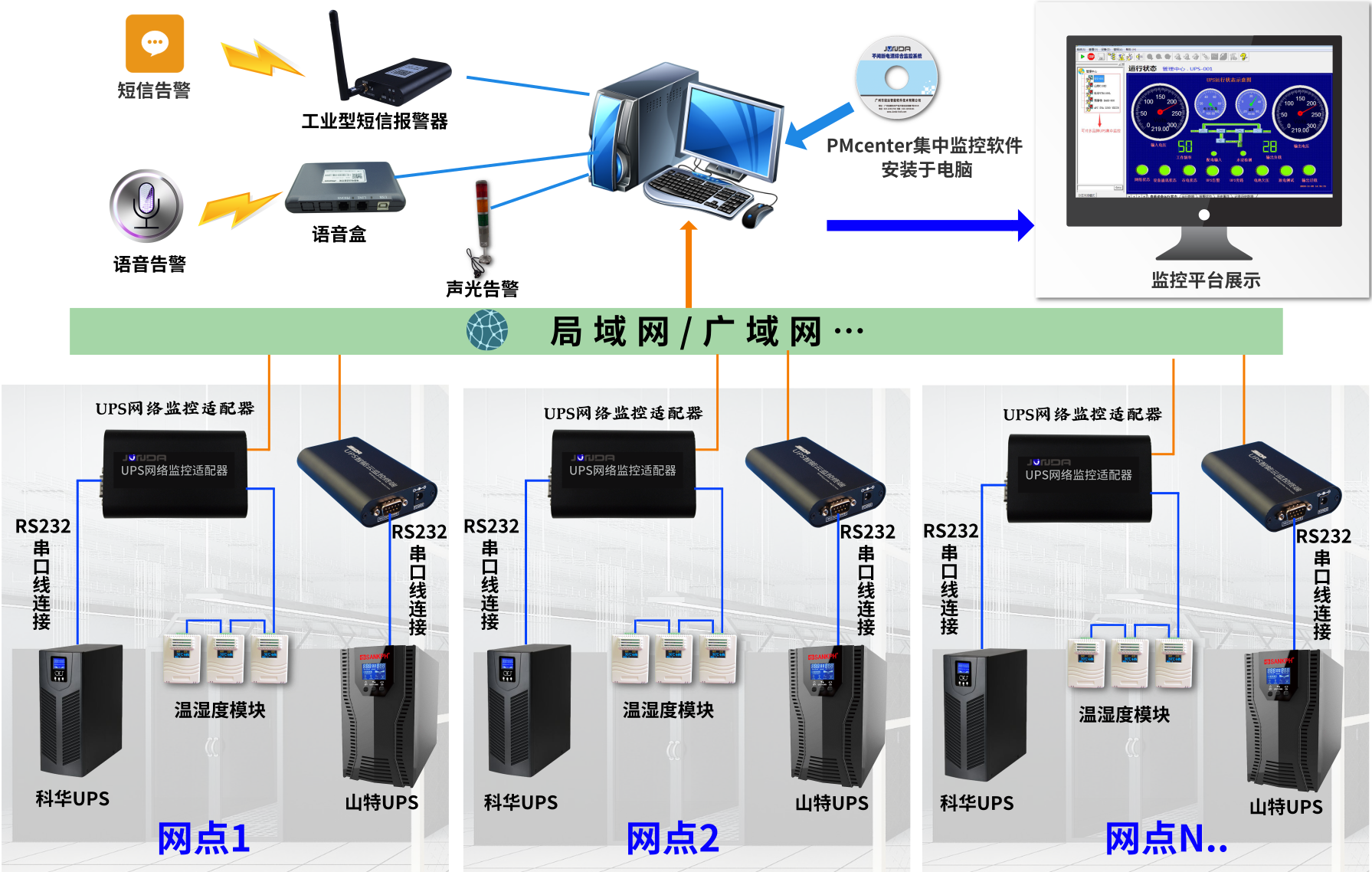

通过UPS网络监控适配器（每台UPS配1个），不间断的监测UPS的实时状态，并将其接入到PMcenter集中监控平台。实现了用户在监控中心通过集中监控软件平台，统一的监控和管理多个机房中的UPS电源。同时，在基于UPS网络监控适配器可扩展多达8路温湿度模块的功能上，实现了UPS电源与其运行的环境温湿度同时在线监控。在发生市电断电、UPS通讯中断等异常情况时，用户可接收到本地蜂鸣声光报警、邮件告警、短信语音告警等。

本方案具有良好的可伸缩性能，根据机房设备的多少和监控的要求，可随时调整监控方案的规模。即可作为最简单的本地设备监控，也可以实现复杂的远程监控管理系统。

四、方案配置：

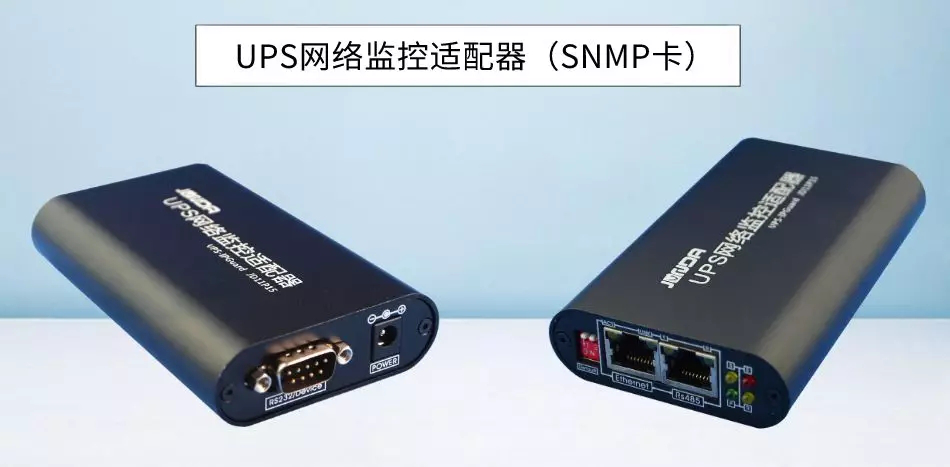

1.UPS网络监控适配器（每台UPS配一个）：

UPS网络监控适配器是一款基于UPS的智能网络监控设备，通过网线连接网络，不间断的采集UPS的运行状态数据，实时分析UPS的运行数据，可以通过WEB、SNMP、CLIENT、TELNET等多种途径供用户了解设备的运行状态！并可支持扩展“环境温湿度采集模块”，实现对机房温度、湿度的监测。

并可根据UPS的运行情况，出现异常情况时，及时通过邮件、SNMP-TRAP等方式直接发出告警，及时提醒用户排除故障隐患，从而极大的保障电源系统的可靠性！广泛应用于UPS数据中心、电力系统自动化、工业监控、交通管理、气象等各种部门的UPS机房中心。

2.PMcenter集中监控系统：

PMcenter集中监控系统可用于分布式的UPS网络集中监控，通过TCP/IP网络，可以实时跨地域的监控UPS运行状态，及时的发现设备异常，确保UPS供电系统的可靠性。

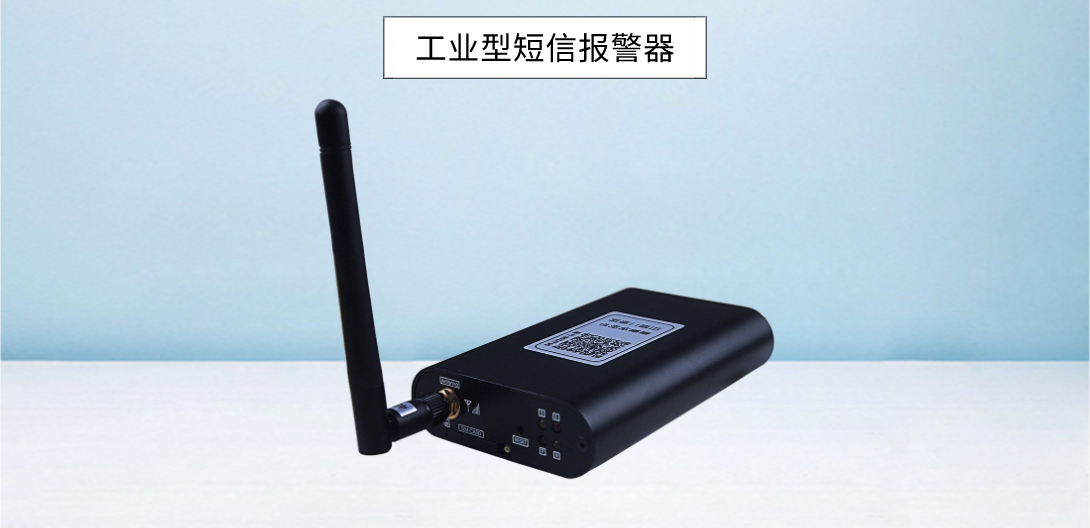

3.工业型短信报警器（不限制告警短信接收人数）

工业型短信报警器是通过RS232接口，接收上位机的串口命令，通过内部的短信模块向其他手机发送短信的设备，支持2G、3G、4G信号。提供智能短信报警终端AT命令集，让客户可以开发自己的短信发送程序，配合PmCenter软件使用可以实现短信告警。

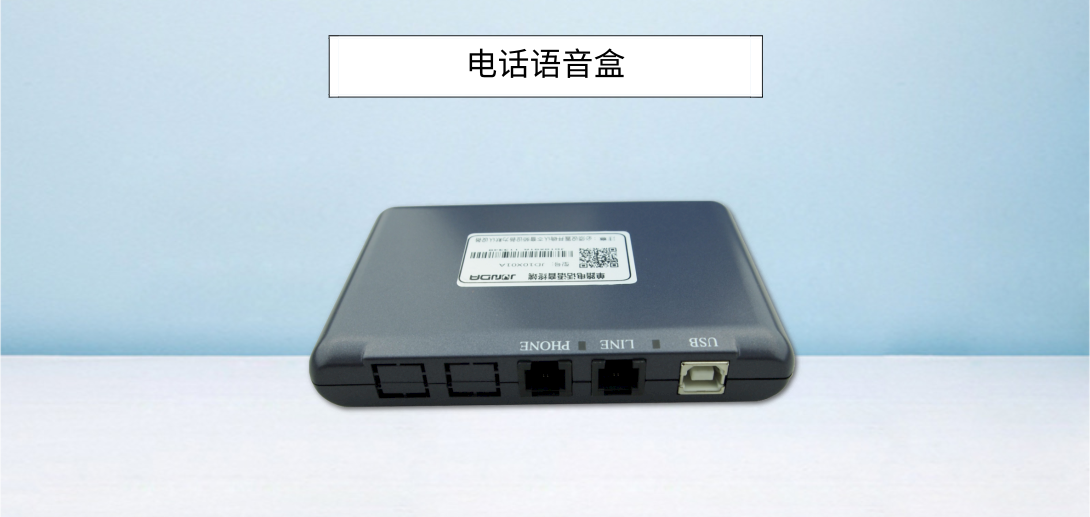

4.电话语音盒：

利用拨打电话的方式，以语音播报的方式直接通知用户，相比短信息更是方便快捷，避免短信系统的延迟或不经意的忽略。不同的通道可以同时进行不同格式的录放音，支持pcm、A-law、μ-law和Speex等多种编码格式。可外接耳麦，直接用于通话，具有电话机的基本功能。

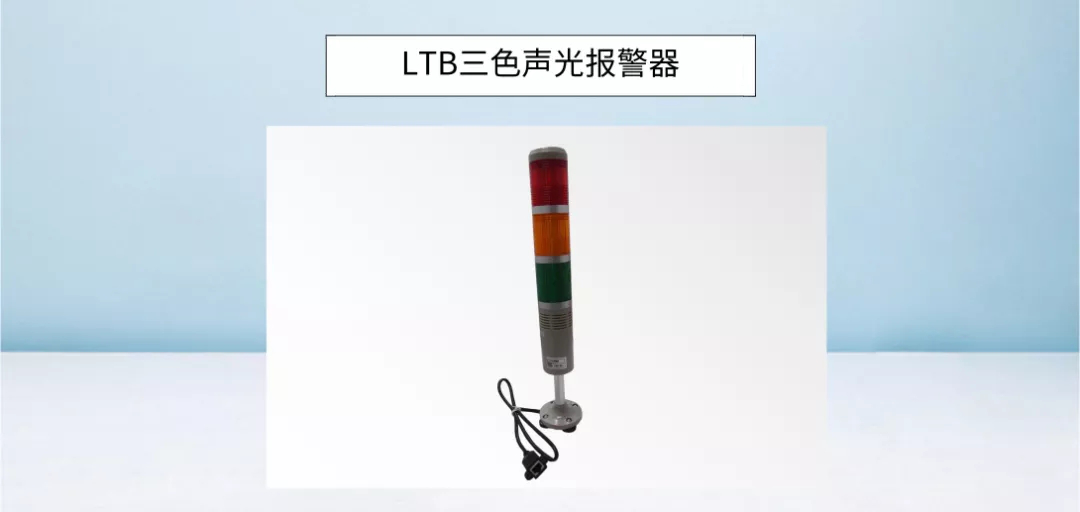

5.LTB三色声光报警器：

一款声光告警设备，作为一总线器件，可与我厂目前生产的智能机房动力环境监控主机配套使用。也可以二次开发，用于系统的联动控制。该报警器采用高亮度的LED光源，触发告警后发出强烈的声光报警信号，以达到提醒现场人员注意的目的。

更完善的UPS、精密空调、电池巡检等产品配套和技术服务，请在联系我们，竣达技术为您详细解答。
