UPS网络监控终端（内置短卡）

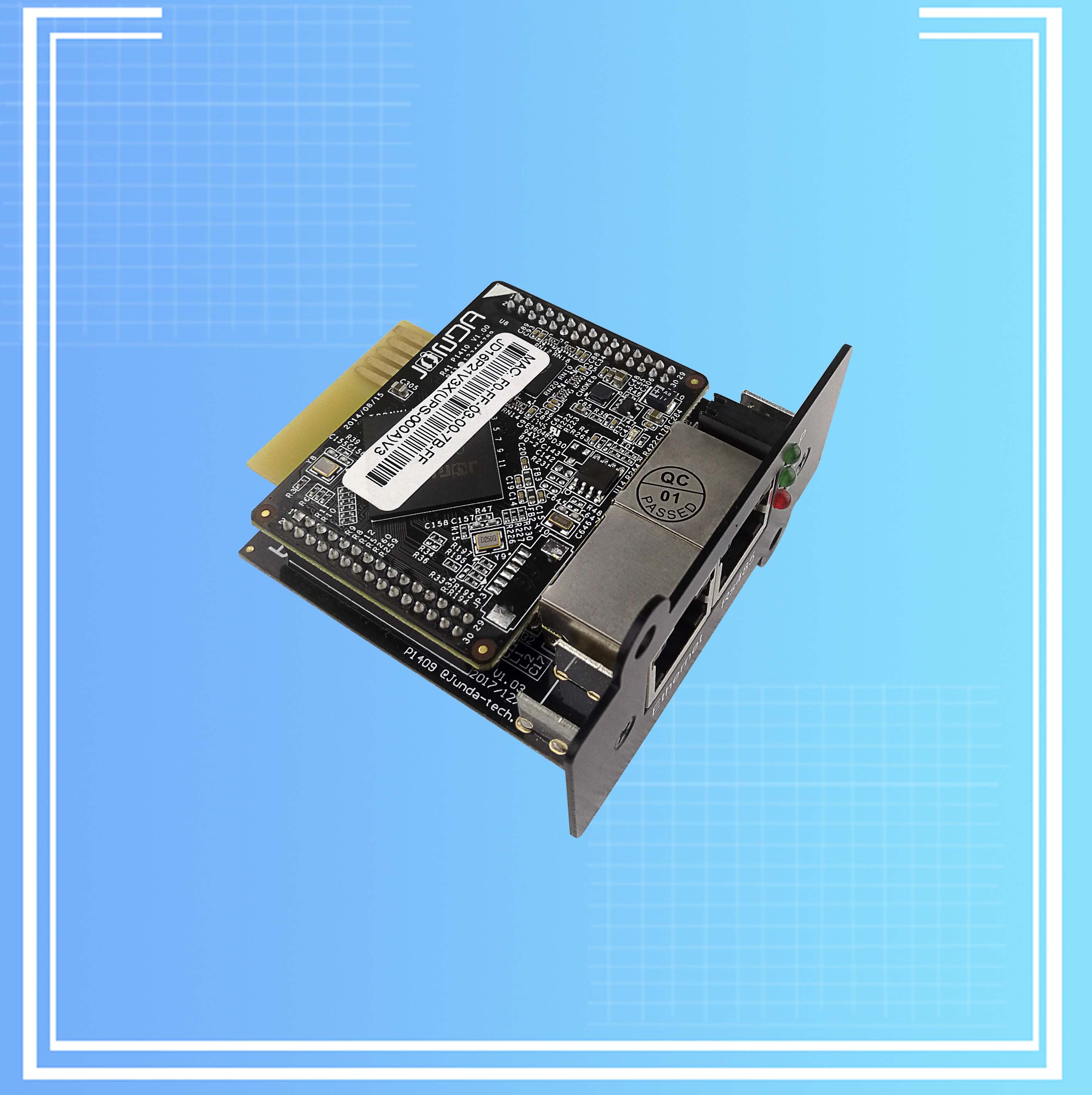

UPS网络监控终端（内置）UPS-IPGuard的内置版本针对具有智能扩展槽的UPS设计，可以为UPS提供内置的网络管理功能，相比外置的具有更好的可靠性和易用性！
- 型号： JD16P21
- 尺寸： 70mm*68.8mm*40mm
- 质保： 2年
- 工作电压： DC 9V~24V
- 产地： 广州
- 用途： 监控UPS的实时运行状态
UPS 网络监控终端（内置短卡）
UPS内置型网络监控卡是一款基于UPS的智能通讯插槽卡，通过网线连接网络，不间断的采集UPS的运行状态数据，根据UPS的运行情况，以网页界面或snmp等形式对UPS的故障进行即时告警的模块。UPS-IPGuard的内置版本针对具有智能扩展槽的UPS设计，可以为UPS提供内置的网络管理功能，相比外置的具有更好的可靠性和易用性！
产品技术特性：

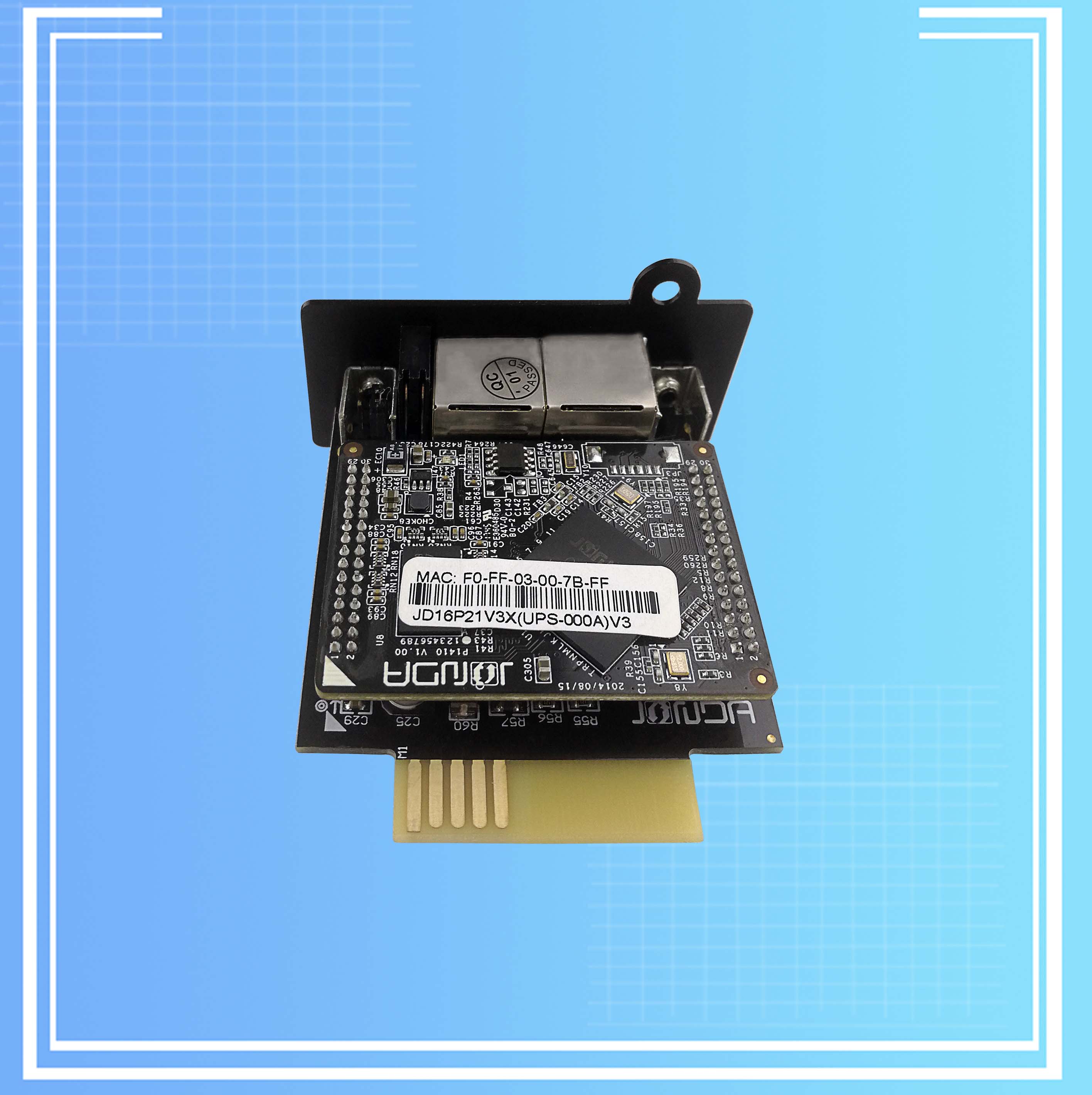

标准的26PIN插槽结构，适应大多数UPS的插槽标准。
宽电源的输入范围，支持DC 9V～24V供电。
体积小，重量轻，功耗小，占用空间小，安装方便。
全天24小时不间断监测，适合各种无人值守的监控场合。
记录UPS运行的历史事件，以便于用户对UPS运行质量的分析。
支持市面上多数品牌的UPS协议，接受厂家定制协议。
产品接口和指示灯示意图：

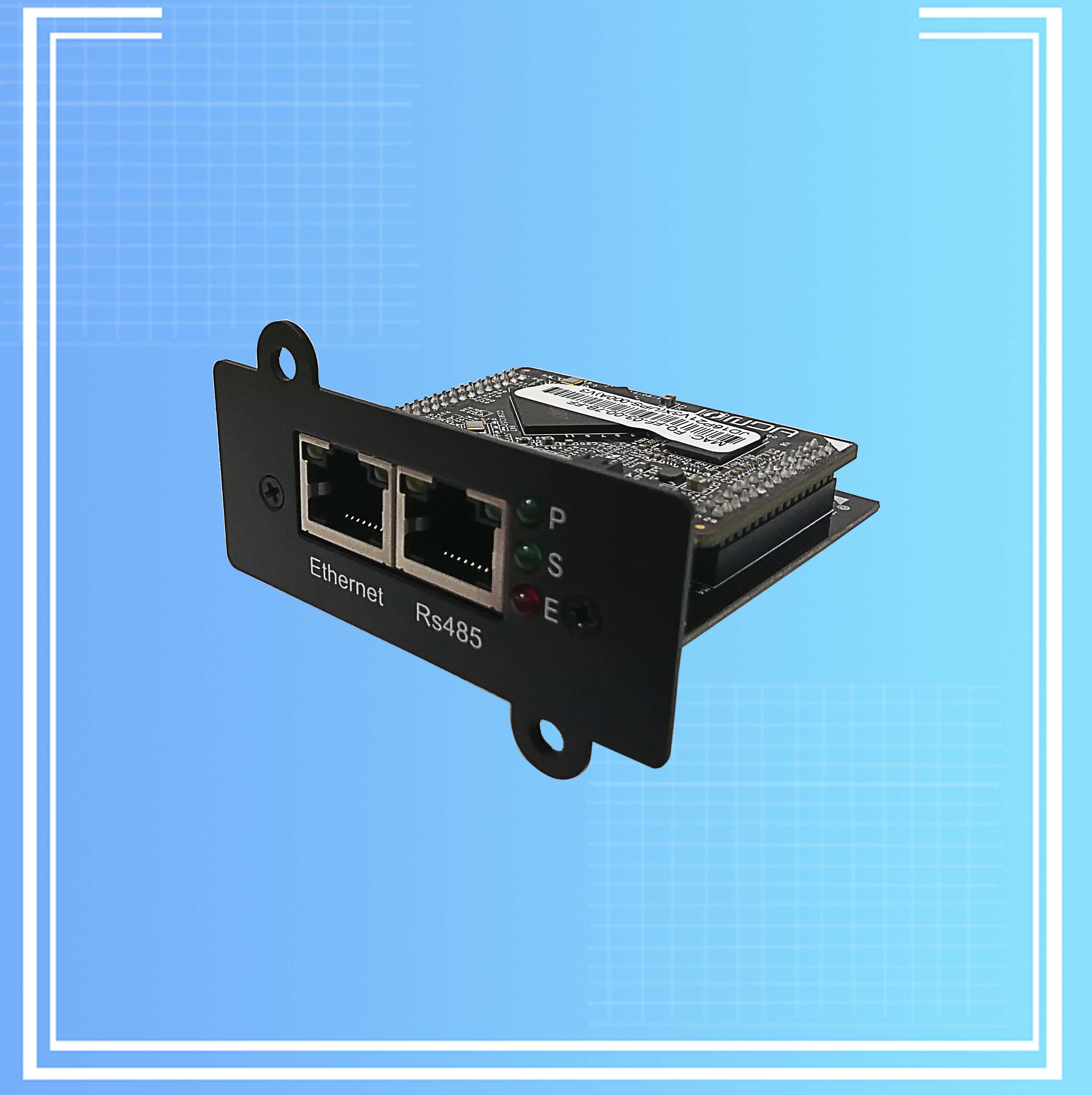

前面板：
接口和指示灯的定义说明：
| 参数项 | 定义说明 | |
| 接口 | Etherent | UTP 10/100M RJ45以太网络接口 |
| RS485 | RS485通讯接口，用于扩展监控环境或其他设备 | |
| 指示灯 | P | 电源指示灯，正常运行时常亮 |
| S | 运行指示灯，正常运行时，闪动频率为1Hz，常亮或不亮则表示程序未运行或系统死机 | |
| E | UPS 通信指示灯，常亮表示与UPS通讯正常，闪动频率为2Hz表示与UPS通信断线 | |
产品平面尺寸图：
产品尺寸图：
产品基本参数：
| 参数项 | 技术规格 |
| 工作电压 | DC 9V～24V |
| 额定功率 | 0.5W |
| 工作温度 | 0°Ｃ～70°Ｃ |
| 工作湿度 | 10％～75％ |
| 支持网络协议 | 支持网络协议 TCP/IP， UDP， SNMP， Telnet， SNTP， HTTP(升级HTTP协议支持SSL连接)， SMTP， DHCP， DNS， TFTP， ARP， ICMP，等 |
SNMP MIB | 支持MIB-II(RFC1213， RFC1315， RFC1316)，UPS MIB (RFC1628)，XPPC MIB |
组网方式 | 基于IP的局域网、广域网、因特网、ADSL、E1、无线以太网等 |

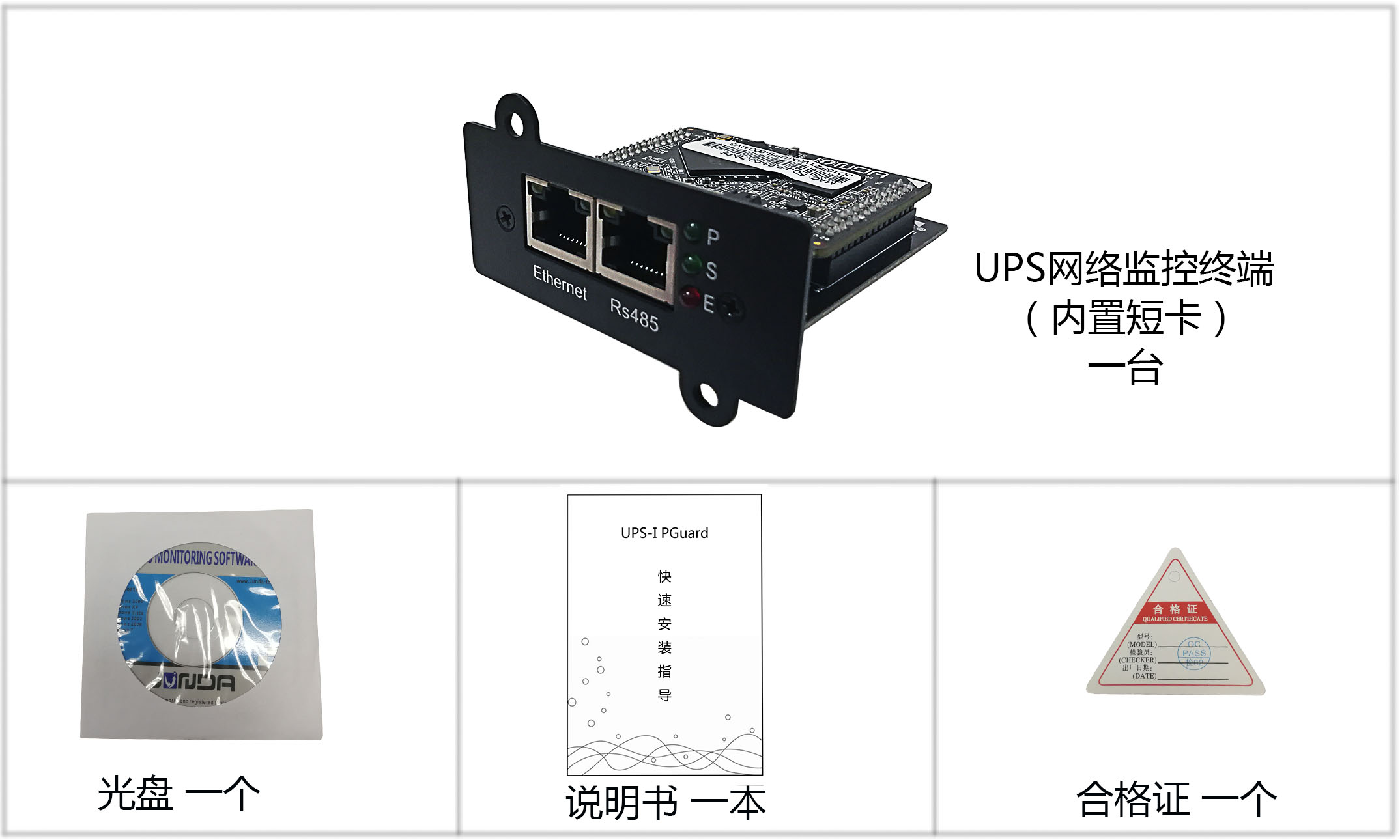

配置清单：
