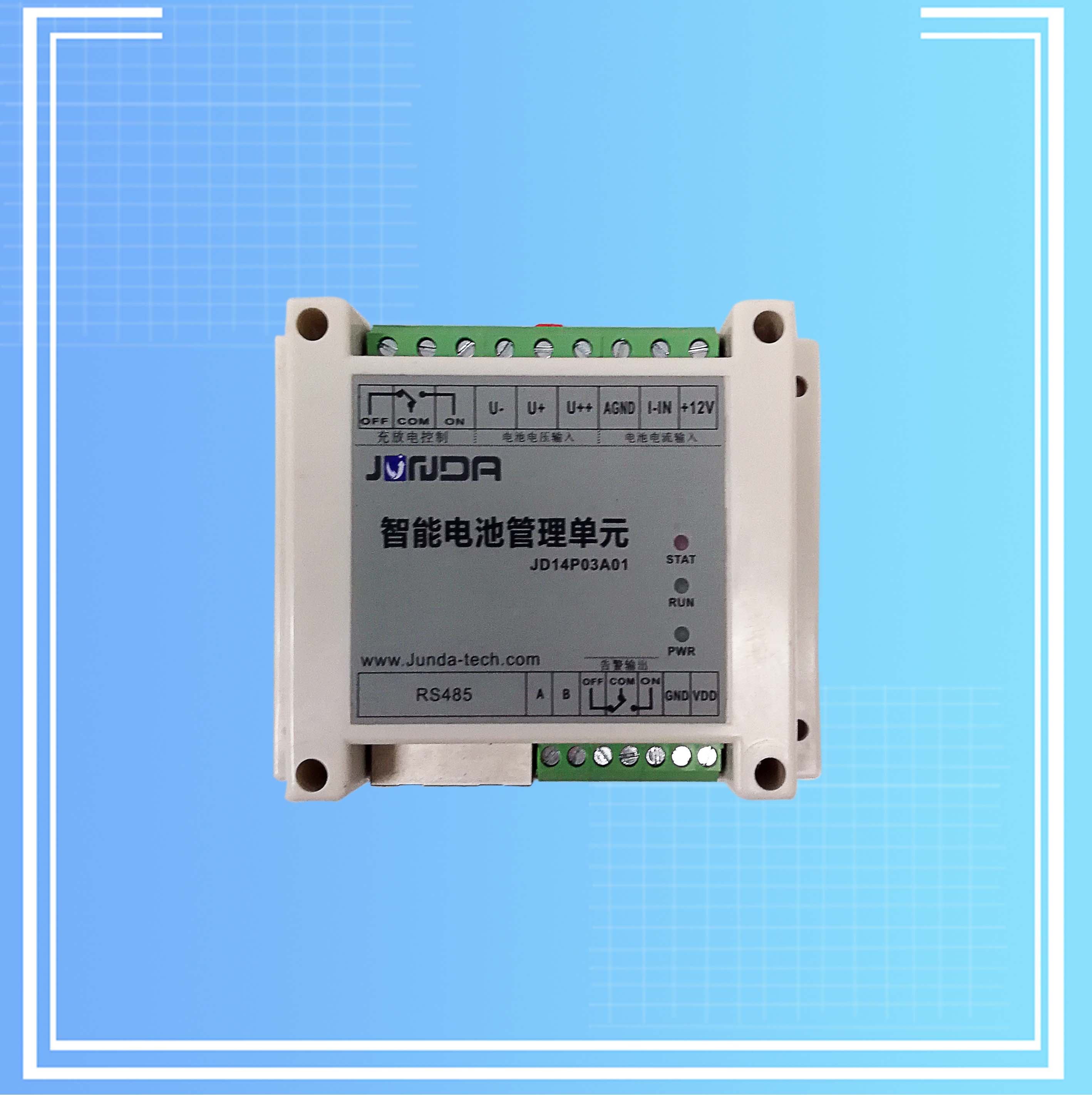

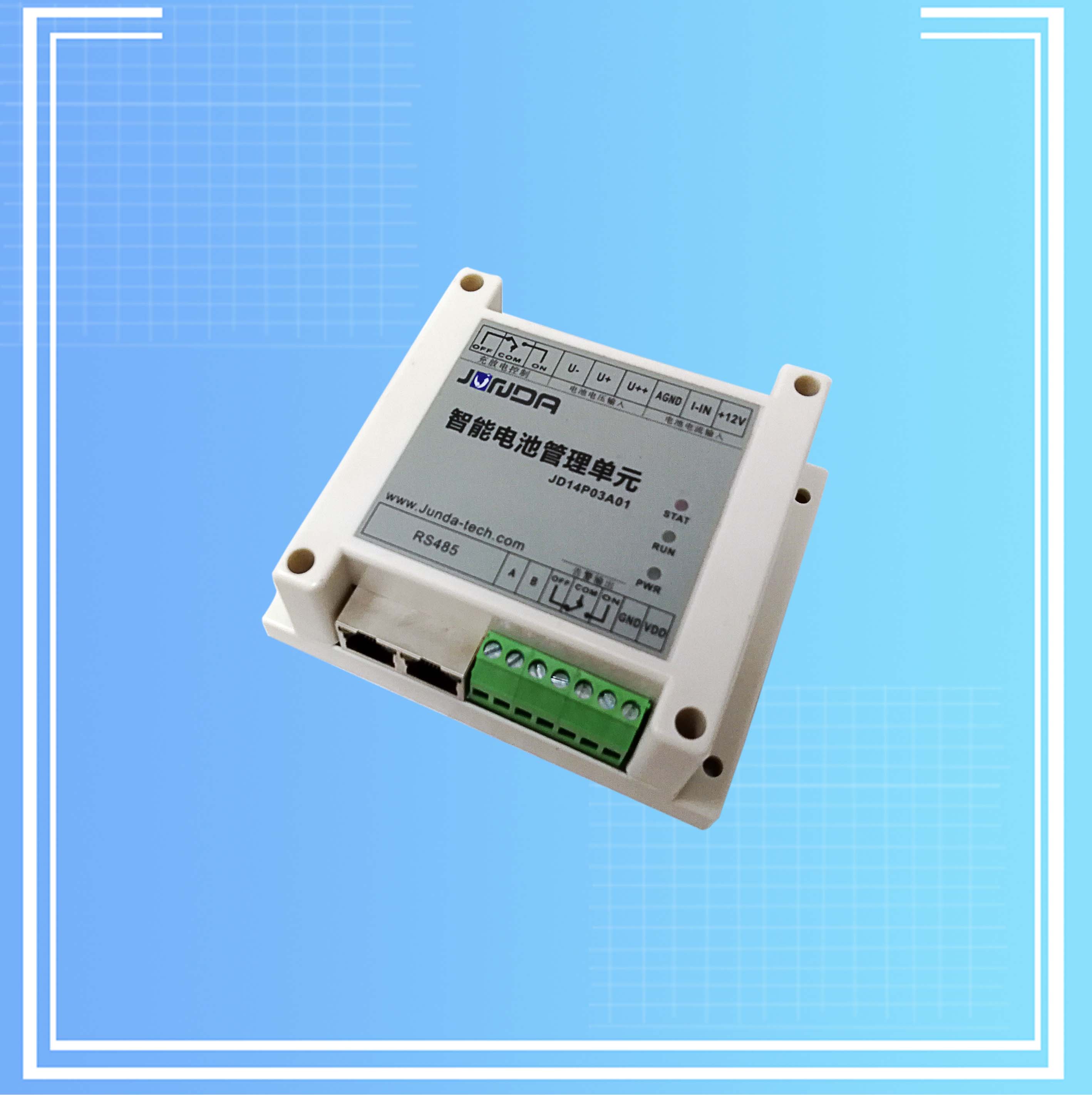

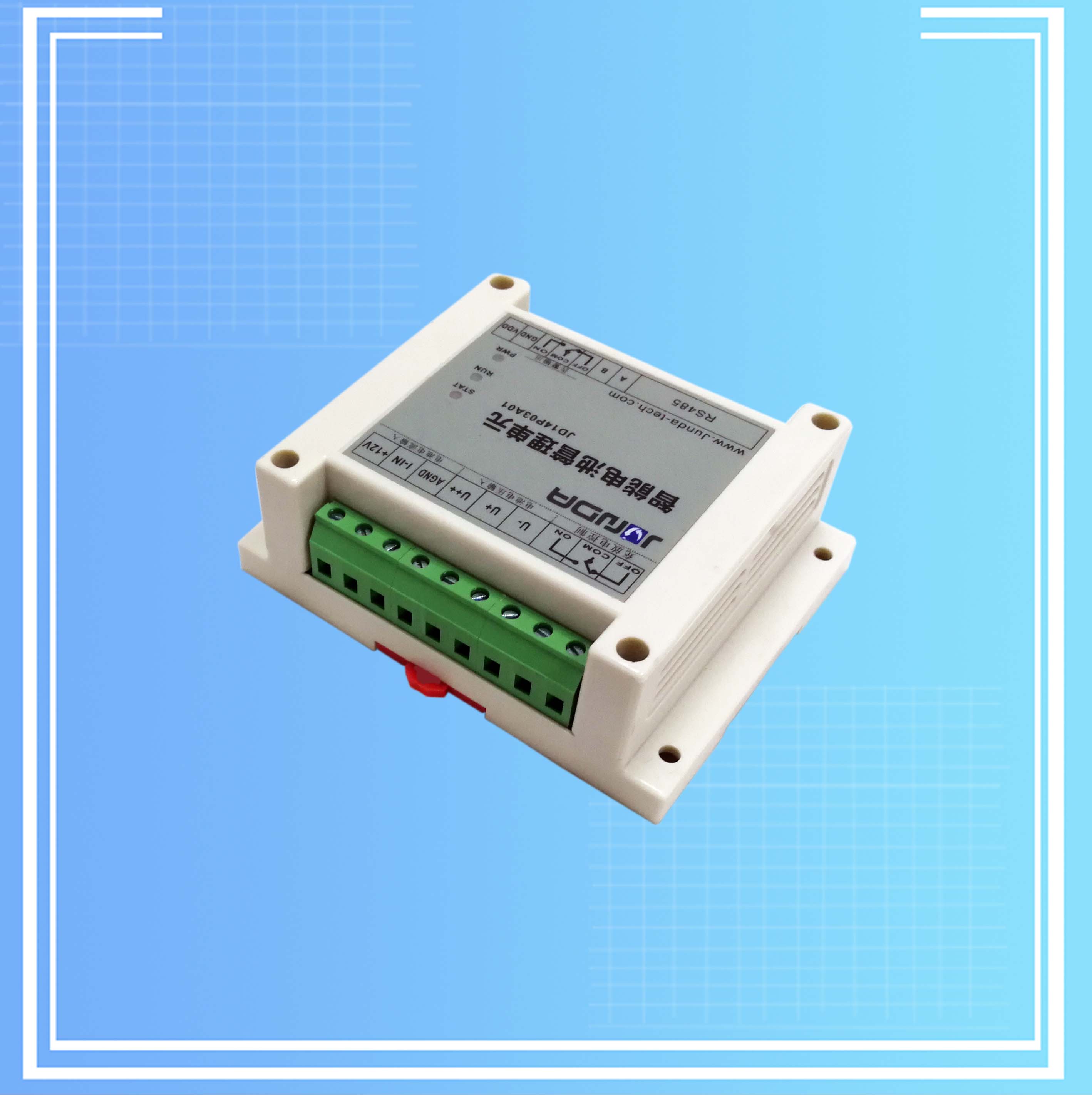

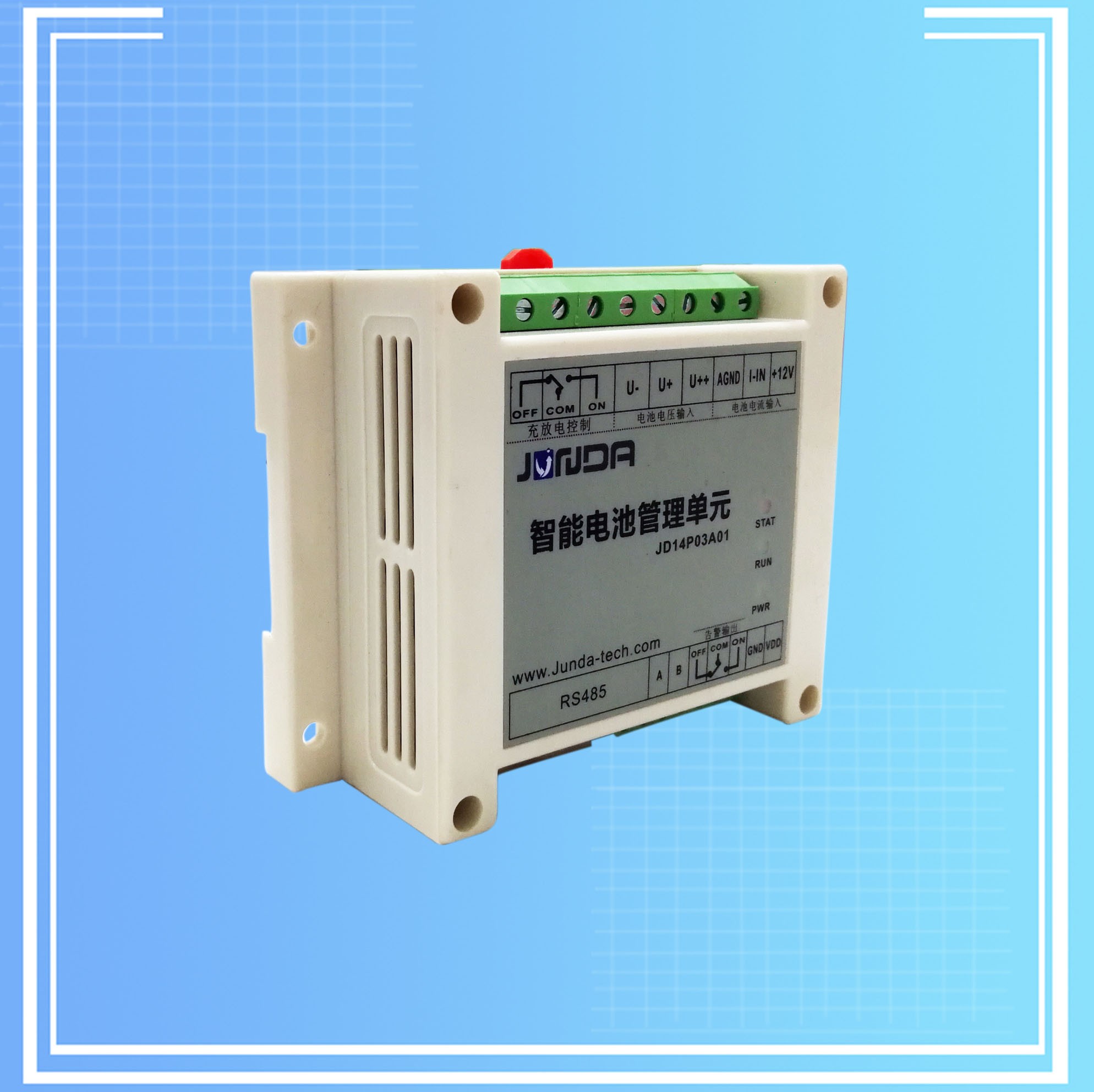

智能电池电量管理单元

JD10P17A01型电量单元的主要功能是对蓄电池组的电压、电流和环境温度进行实时在线检测,并通过对电池组放电电压以及放电电流的测量,预测该电池组剩余的放电容量百分比以及剩余的放电时间;通过对电池组充电电压和充电电流的测量,预测电池组剩余充电容量以及充电剩余时间。本电池电量单元主要应用于发电厂、变电站或其他行业中的直流电源、UPS电源的蓄电池组的电压、电流以及容量的实时监测,为用户设备安全可靠运行提供精确的实时测量数据,极大的降低电池组过充、过放的机率,延长电池的使用寿命,进而提高系统的可靠性和自动化程度。


产品功能特点:

  •  精确预测电池组充放电剩余容量、剩余时间

  • 在线实时的对电池组的充放电电压、电流进行在线的测量

  • 实时测量电池组环境温度

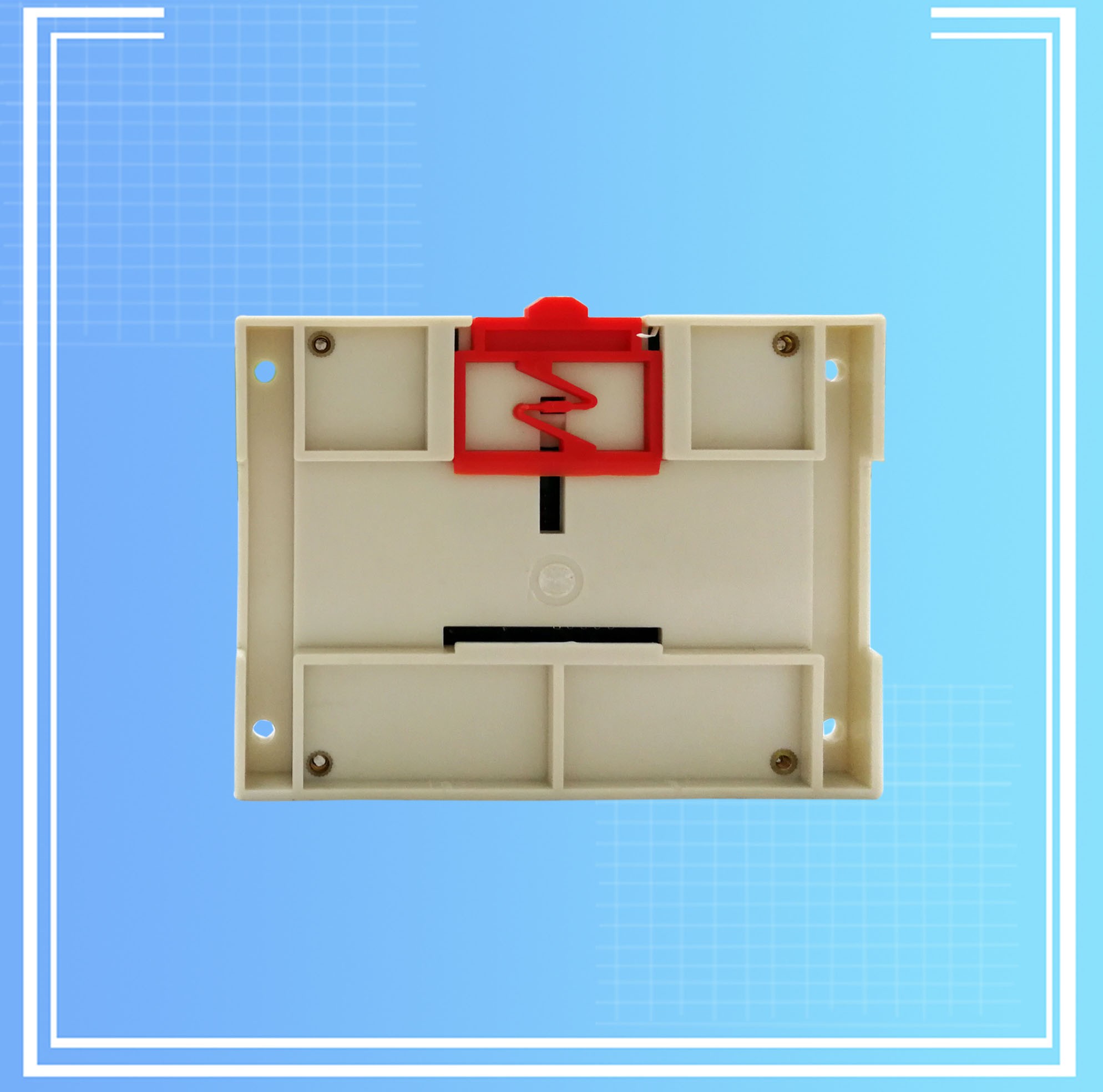

  • 导轨式安装结构,不影响电池布置

  • 电池电压、电流采集采用隔离式电压、电流传感器,无噪声、无干扰、长寿命

  • 带保护的RS-485(全双工/半双工)通讯接口,采用标准MODBUS_RTU通讯协议,可实现数据的总线通讯,波特率为1200~57600可设

  • 测量电池组电压范围0~1000V,测量电流范围0~1000A,用户根据实际的情况只需选择不同的传感器(本公司提供选配)

  • 电池组放电剩余容量低于10%时,继电器输出报警


端子接线排序图:

网站关键词

端子的定义及功能:

端子序号

端子定义

功能

1

+12V

电源电压输入+12V供电

2

GND

电源参考地

3

A

电量单元的485+

4

B

电量单元的485-

5

ON

继电器常闭触点

6

COM

继电器中间触点

7

OFF

继电器常开触点

8

GND

电流传感器工作参考地

9

I-IN

电流传感器信号输入

10

VDD

+12V对外供传感器工作电源

11

GND

电压传感器工作参考地

12

U-IN

电压传感器信号输入

13

VDD

+12V对外供传感器工作电源

RS485

级联RS485口

两个相同的RS485口,用于电量单元之间级联通讯,级联时直接用直通网线连接两个电量单元485口即可


RJ45接口引脚的定义:

网站关键词

引脚

名称

描述

1和5

RS485+

485+

2和4

RS485-

485-

3和6

7

+12V

电源

8

GND

电源地


指示灯的定义:

指示灯

定义

STA

状态指示灯,当电池电量单元接入的传感器的电压、电流有异常情况时,指示灯快闪;放电常亮;充电间隔1S慢闪

RUN

运行灯,当MODBUS通讯正常时,灯间隔0.5S闪;若MODBUS连接不正常超过20S时灯快闪。

POWER

电源灯,常亮


搭配的产品:

霍尔电流传感器:

通过选用霍尔电流传感器,即可实现电池的充放电电流检测功能,同时可以具有电池剩余放电时间预测,电池有效容量侦测等功能. 由于充电电流和放电电流相差悬殊,我们特意设计了两个独立的通道,可分别用于测量充电电流和放电电流测量电压范围为0~1000A,测量精度为1%。

网站关键词

霍尔传感器与智能电池电量单元的接线示意图:

网站关键词

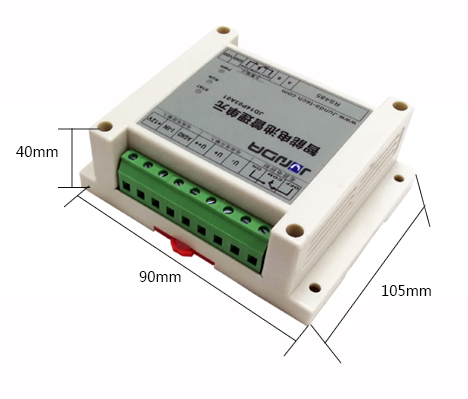

产品尺寸图:

网站关键词

产品基本参数指标:

参数项

技术指标

电源电压

DC 12V

预测剩余容量精度

±10%

预测剩时间精度

±10%

测量电压精度

1%

测量电流精度

1%

测量电压范围

0~1000V

测量电流范围

0~1000A

运行方式

连续运行

工作环境温度

-20℃~+70C

工作环境湿度

10~90%RH,无凝结

最大功耗

≤0.5W

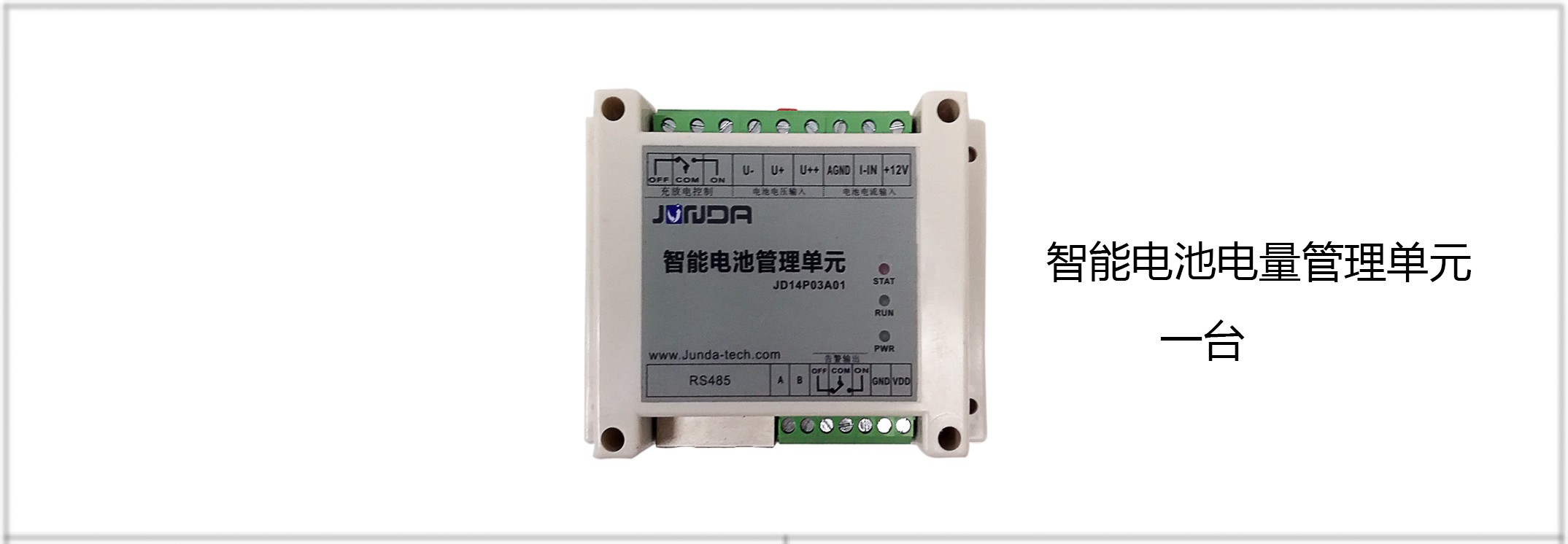

配置清单:
