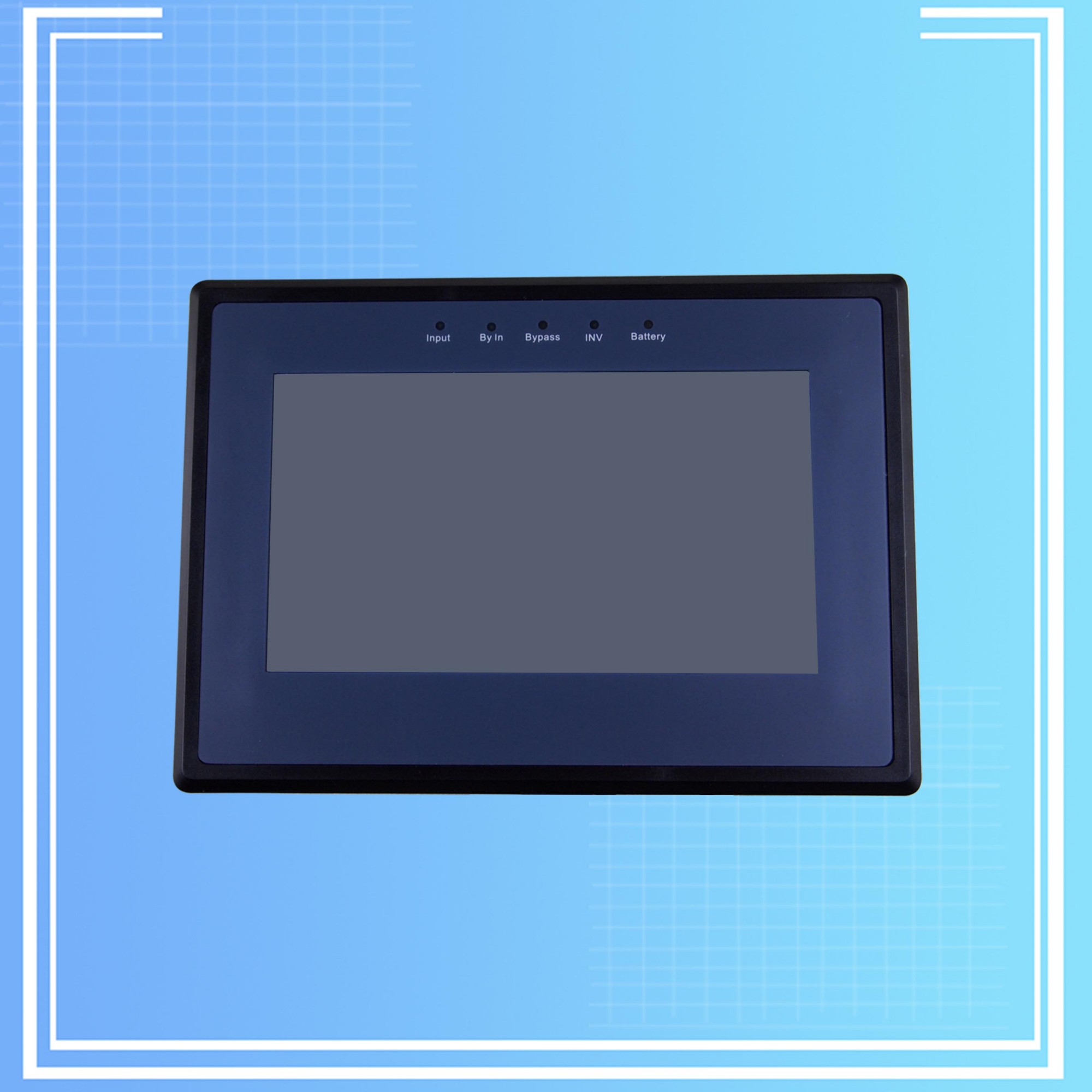

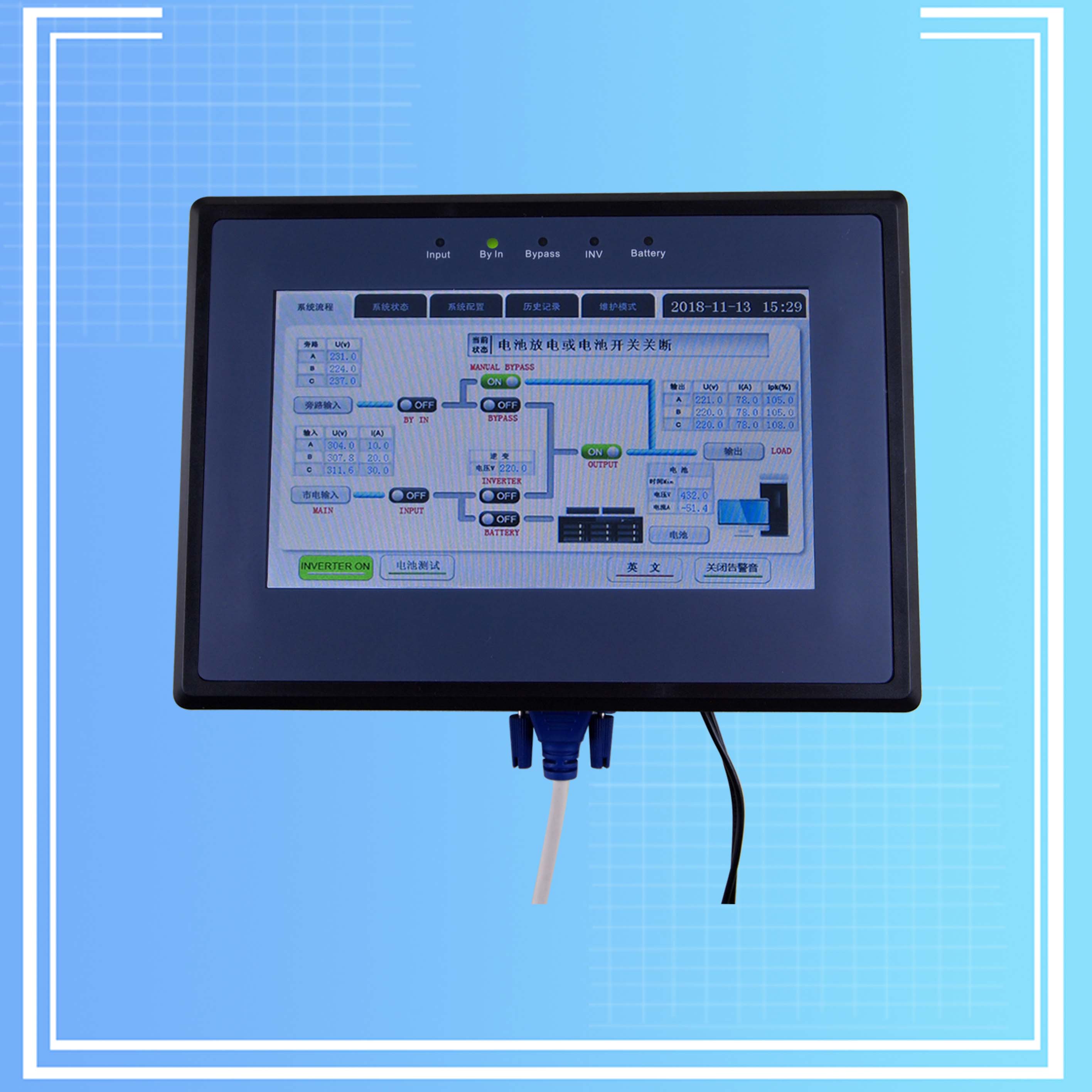

不间断电源人机交互触摸屏
不间断电源人机交互触摸屏该触控屏针对三相UPS设计,直接利用UPS的通讯接口,可以快速实现UPS的改造升级,同时也可以用作远程显示面板。该触控屏采用双核心设计, 与UPS通讯的逻辑处理,及显示控制分别采用一个独立的处理器,从而可以更好的保证操作的灵敏度和数据查询的可靠性。
- 型号： P1202
- 尺寸： 210mm*150mm*40mm
- 质保： 2年
- 工作电压： DC 12V～30V
- 产地： 中国广州
- 用途：
不间断电源人机交互触摸屏
该触控屏针对三相UPS设计,直接利用UPS的通讯接口,可以快速实现UPS的改造升级,同时也可以用作远程显示面板。该触控屏采用双核心设计, 与UPS通讯的逻辑处理,及显示控制分别采用一个独立的处理器,从而可以更好的保证操作的灵敏度和数据查询的可靠性。基于UPS原有的RS232接口, 在不不影响系统的基础上,实现了UPS面板升级.除了额外提供一路RS232外,还同时提供了RS485接口,支持MODBUS RTU协议.

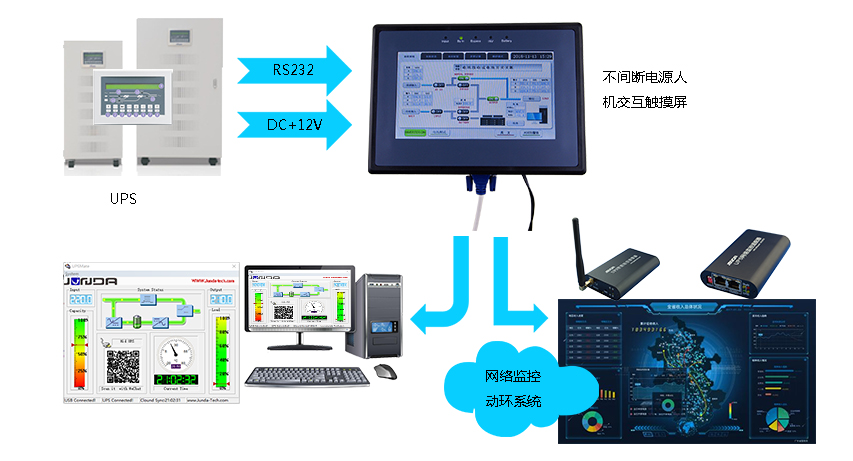

产品应用示意图：
功能详情：
1.定期维护密码
设备出厂前,厂家通过专用设置工具,可设置两个计划的维护时间和维护密码,机器运行达到时间后,会锁住屏幕提示需要维护.必须输入密码方能解锁!

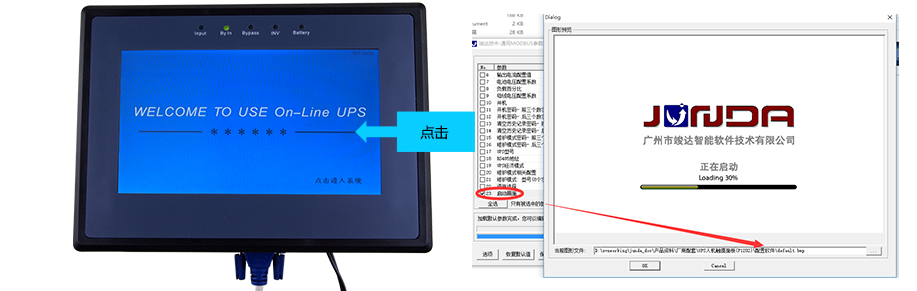

2.开机画面随时定制
配套专用的设置工具,可自行设计开机画面.随时下载更新

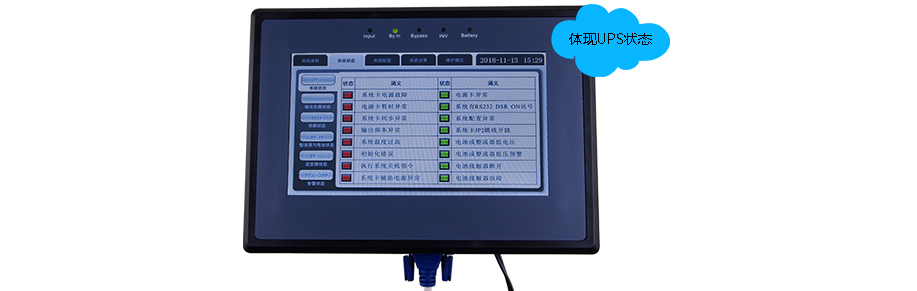

3.直观的LED指示
没有采用通用的触摸屏公模, 针对UPS的特点,专门设计了5个指示灯.远距离就可以判断UPS工作状态

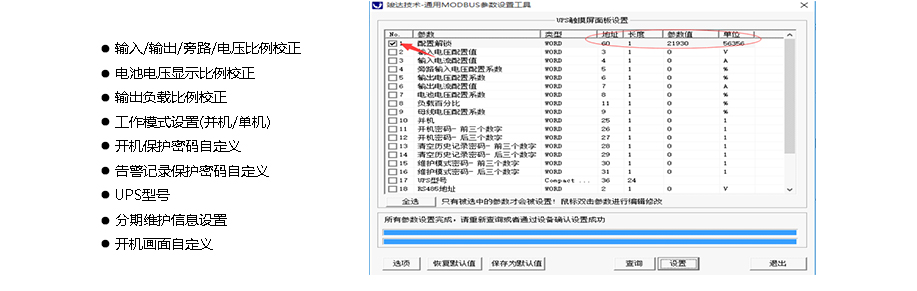

4.灵活的参数设置
通过专用的设置工具,可以实现UPS的个性化定义,常用的功能有:
5.工业级的电阻触摸屏

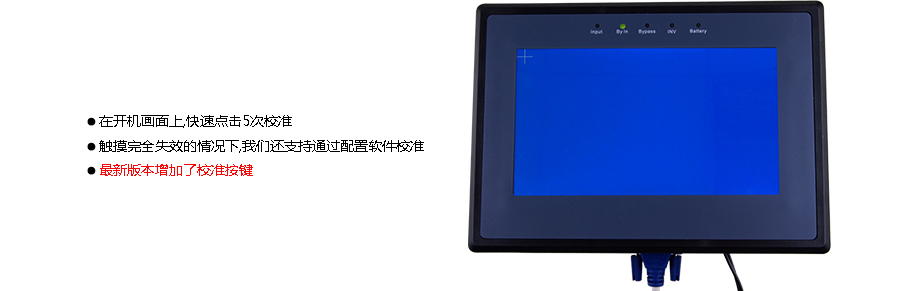

采用工业级的电阻触摸屏；由于电阻屏的特性,在长时间运行,温度变化或者受到外界压力时,触摸屏需要进行校准操作，我们提供了多种途径来简化用户的校准操作。

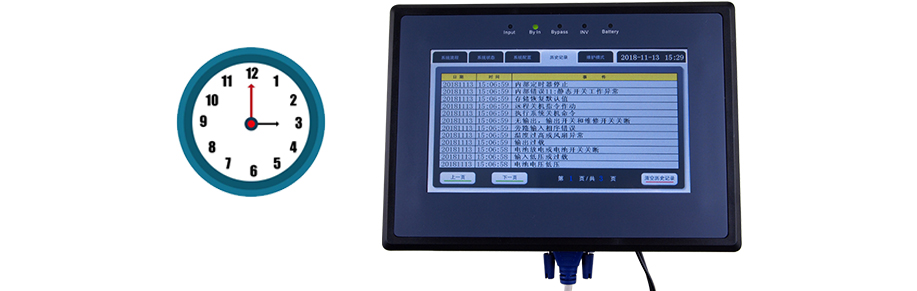

6.后备电池时钟，准确记录运行事件
内部集成了专用的日历时钟芯片,并具有独立的锂电池保持.持续记录了UPS的运行事件(具有密码保护清除功能). 辅助用户进行故障追忆。
7.人性化的RS232/RS485扩展
扩展触摸屏占用了UPS原生的串口.触摸屏却提供了更多的替代

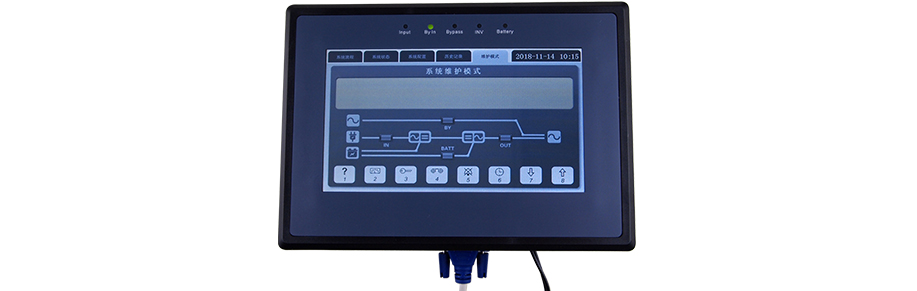

8.特有的仿真面板
为了照顾客户原有的操作习惯,充分利用原来面板的各项功能. 触摸屏内部维护模式仿真显示了原来面板的功能(部分UPS支持)

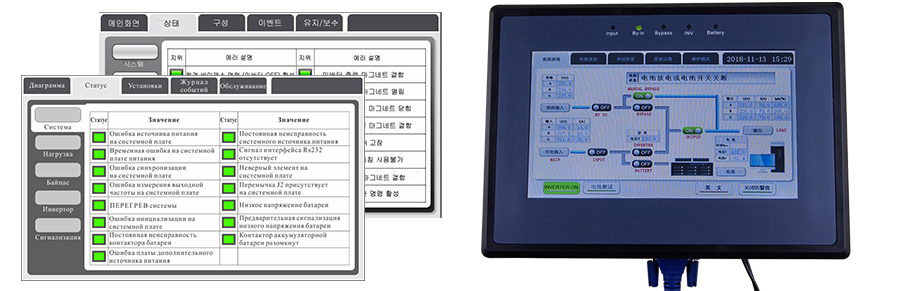

9.支持多国语言
除了中文,英文,等多种语言外, 根据客户的需求,我们配合提供多种语言的定制. 英文,韩文,俄文等
*更多功能详情说明请联系我们
产品尺寸图：
产品规格参数：
| 参数项 | 技术参数 |
| 供电 | 12～30VCD；<5W |
| 显示屏颜色 | 64K（65535色） |
| 显示尺寸 | 154.1mm*85.9mm |
| 分辨率 | 800*480 |
| 背光模式 | LED |
| 工作温度 | -20°C～70°C |
| RS232接口数量 | 2 |
| RS485接口数量 | 1 |
| 是否支持启动待机画面自定义 | 支持启动待机画面自定义 |
| 是否支持程序升级 | 支持用户程序升级 |
配置清单：
