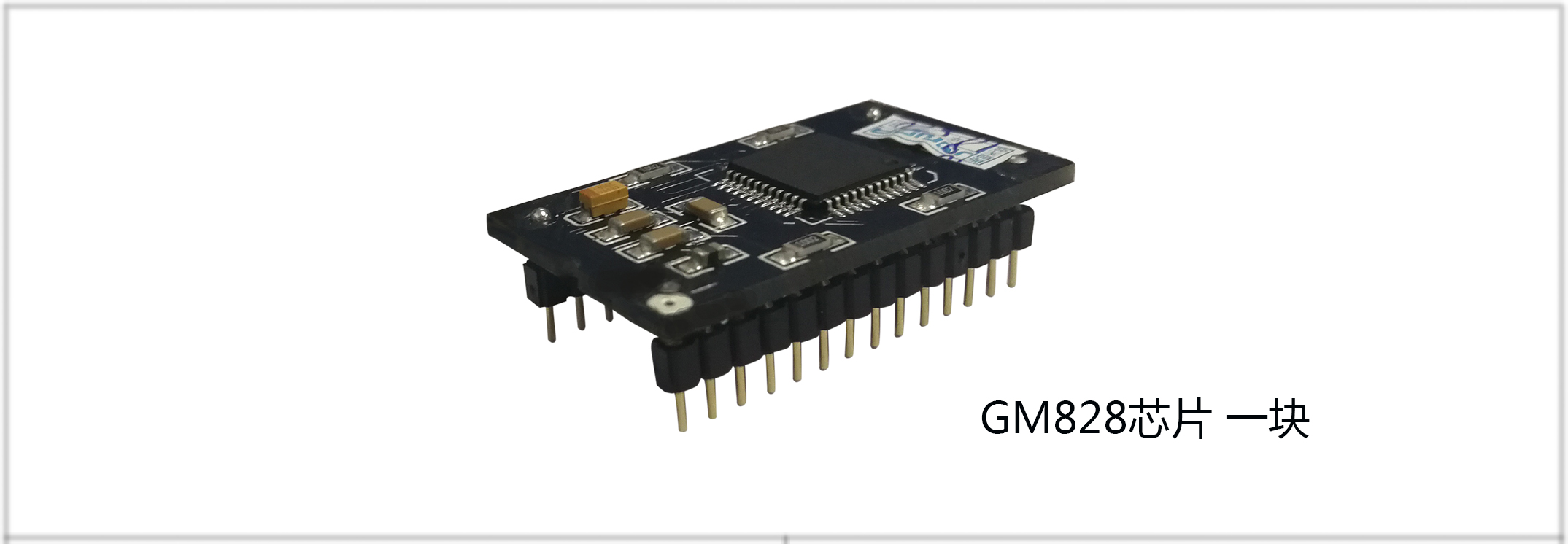

GM828A是广州市竣达智能软件技术有限公司研发人员经过长时间的研发、并通过同UPS厂家的合作反复的测试改进而完成的JD828升级版三相SPWM波形发生器。GM828A具有更宽的适应性,更强的稳定性。

性能特点：

GM828A可直接替换SA828，因此GM828A在满足SA828各项指标、精度的同时还具备状态指示灯，能帮助用户直观的了解到GM828A的运行的具体状态。

电气特性：

下面列出了 GM828A系列器件的绝对最大额定值。器件长时间工作在最大额定值条件下可能会影响其可靠性。我们不建议使器件在或超过本规范指定的最大额定值条件下运行。

绝对最大额定值：

工作环境温度…………………………………………-40°C至+125°C

储存温度………………………………………………-65°C至+150°C

任一引脚相对于 VSS 的电压………………… -0.3V至（VDD + 0.3V）

VDD 引脚相对于VSS 的电压……………………………-0.3V至+5.5V

流出 VSS 引脚的最大电流………………………………………300 mA

流入 VDD 引脚的最大电流 （注2）……………………………250 mA

任一 I/O引脚的最大输出灌电流…………………………………25 mA

任一 I/O引脚的最大输出拉电流…………………………………25 mA

所有端口的最大灌电流……………………………………………200 mA

所有端口的最大拉电流 （注2）…………………………………200 mA

注2：允许的最大电流由器件最大功耗决定。

注：如果器件工作条件超过上述“绝对最大额定值”，可能引起器件永久性损坏。这仅是极限参数，我们不建议器件工作在极限值甚至超过上述极限值。器件长时间工作在极限条件下可能会影响其可靠性。

工作电压和温度范围：

         工作电压：3.0-5.5V

         温度范围：-40°C至+125°C

产品引脚的功能阐述：

命令与时序：

GM828A采用INTEL通讯模式，与SA828的时序和命令完全一致，具体请参考SA828说明书。

GM828A实际设备运行相关波形：

1.GM828A在某12KVA三相UPS开机过程发生幅值调制波形：

注：上波形在强电不接接上逆变模块，逆变没有开启的情况下产生的过调制过程波形。

波形展开：

2.GM828A在某12KVA三相UPS满载工作输出的正弦波形 ：

GM828A同SA828测试对比相关波形：

下图为GM828A同SA828在设置为51.5HZ时候的波形，图形中顶部波形为SA828得到的51.5HZ的波形，底部波形为GM828A得到51.5HZ的波形。

光标测量SA828得到的51.5HZ的波形

光标测量GM828A得到的51.5HZ的波形

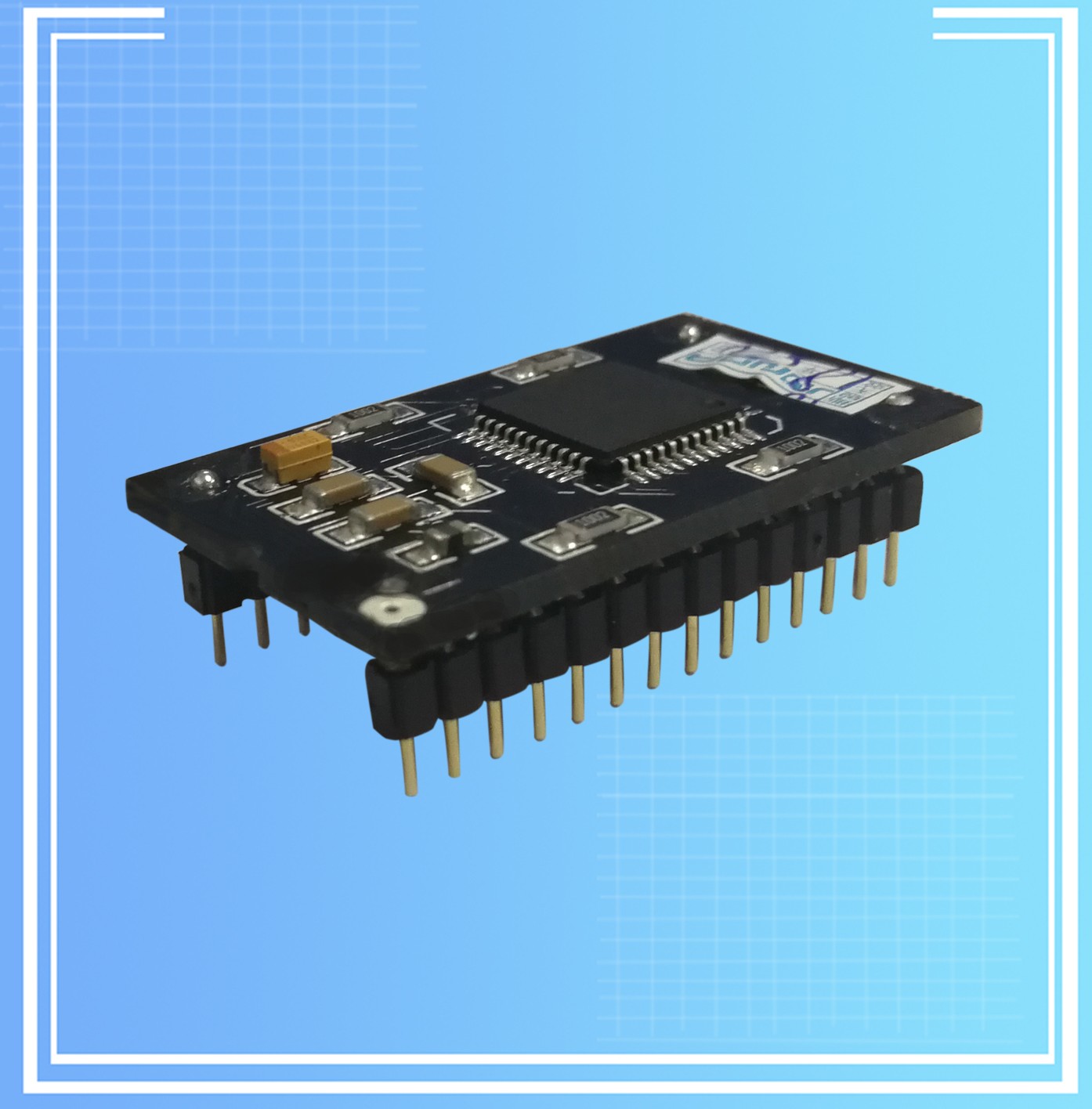

产品外观尺寸：

GM828A一改之前的盒式封装，重量轻、散热性超强，进一步保证了产品长时间运行的可靠性。

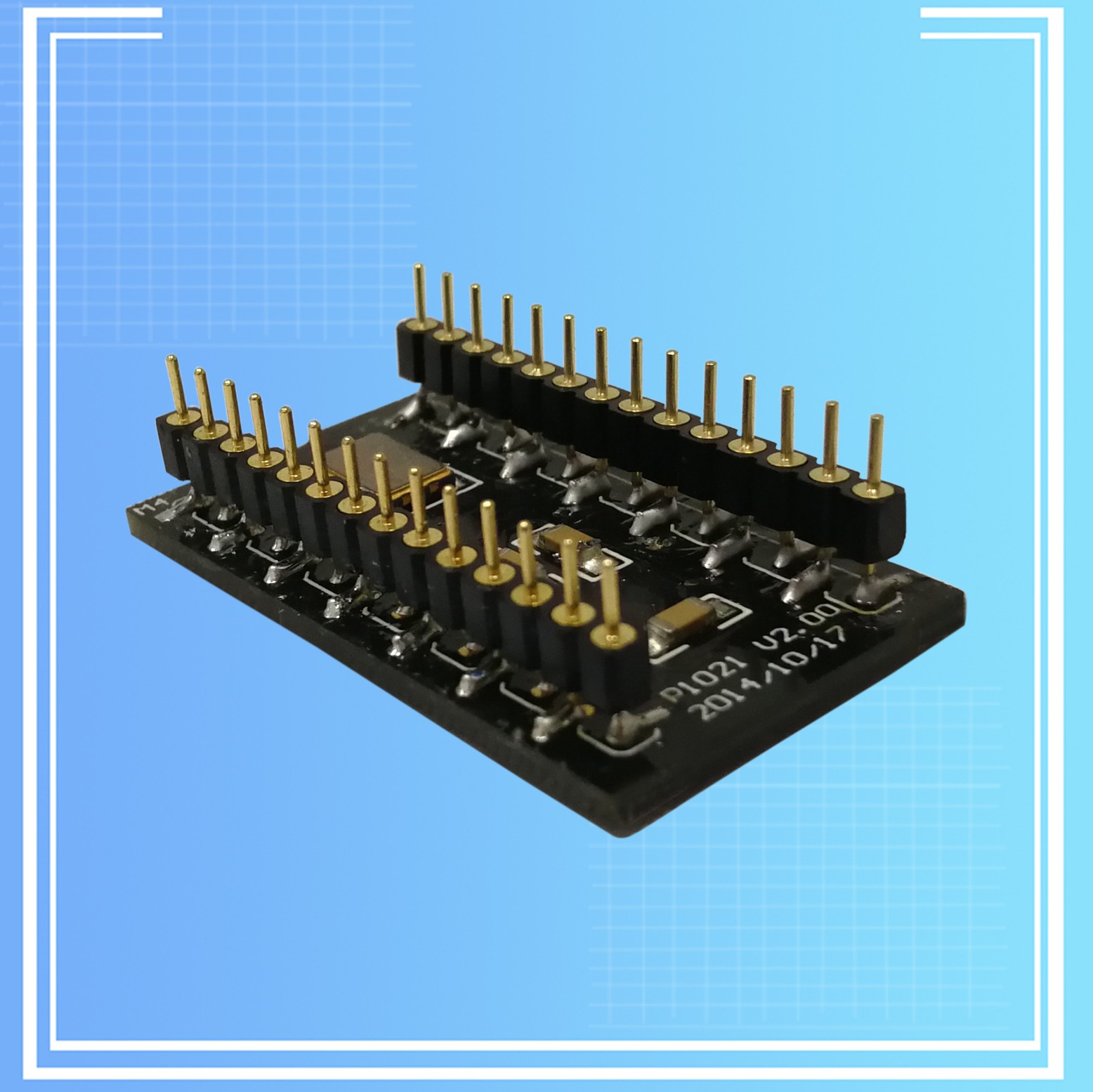

GM828A引脚采用标准脚间距2.54MM的工业通用圆针，两排的排针引脚严格按照工业标准的DIP-28封装排列，针长约5mm，针直径0.47mm。

用户在使用时只需在产品PCB板子焊接标准28P圆孔IC座即可把GM828A直接插入IC座中。

产品详细尺寸如下图所示：
