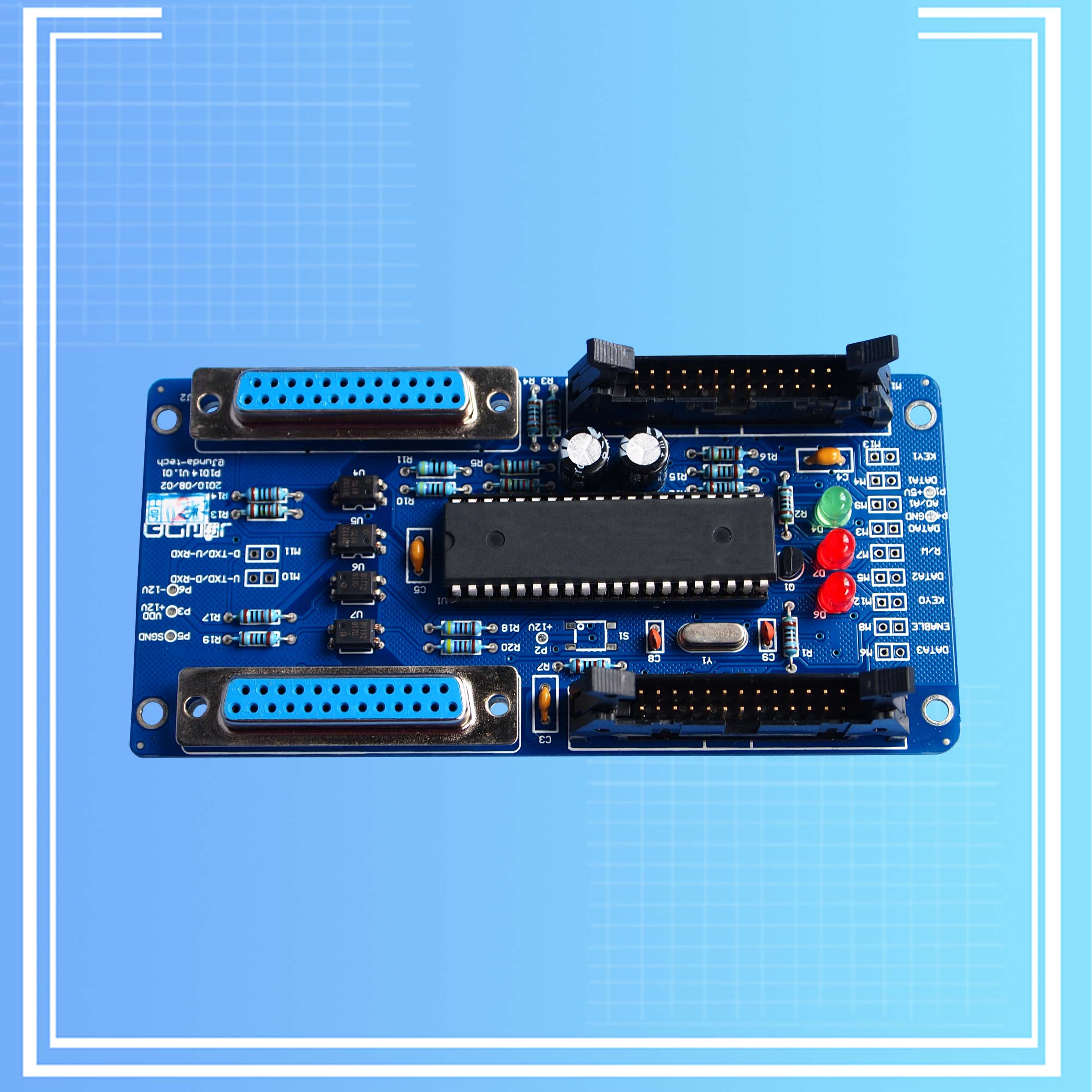

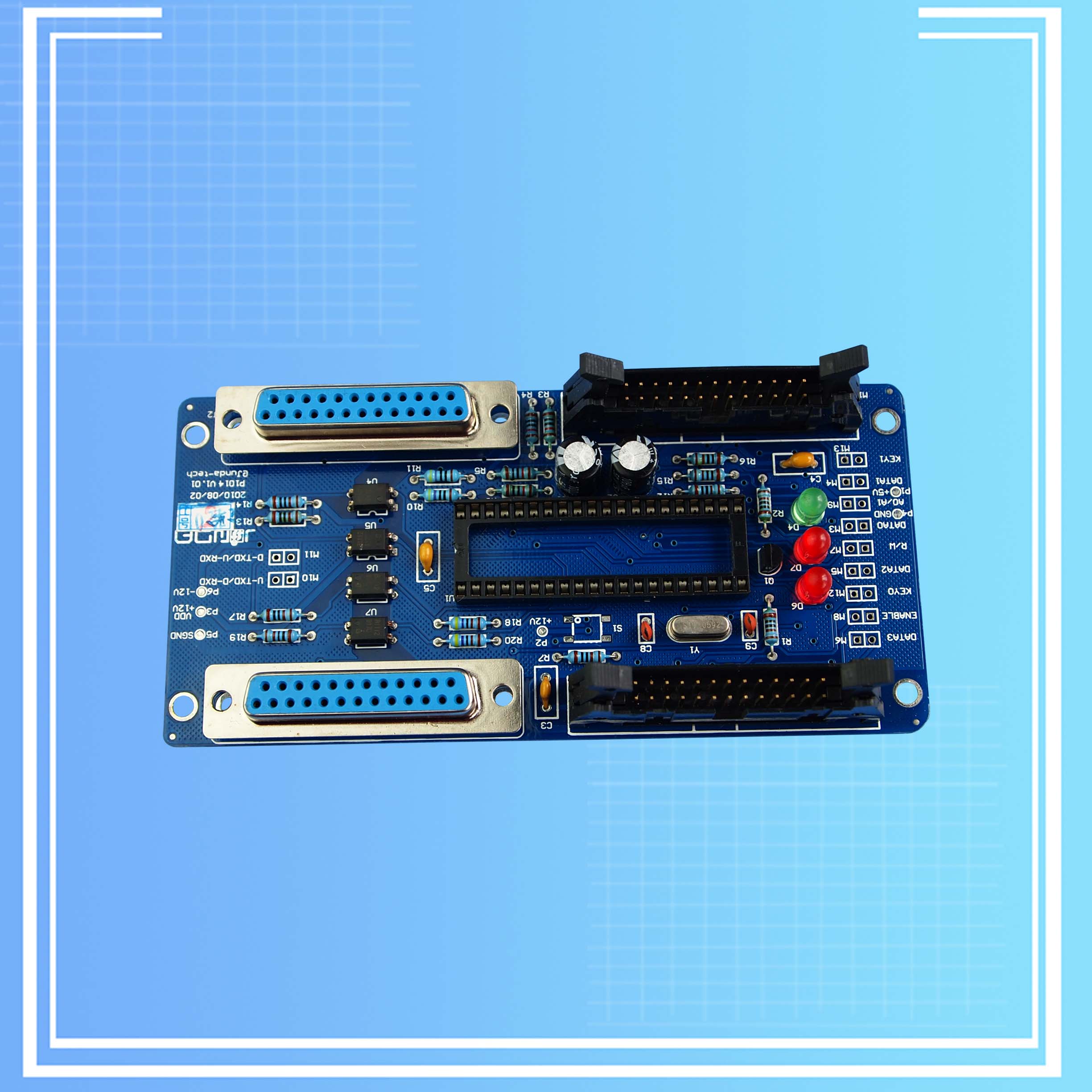

UPS液晶显示背光控制板（液晶显示转换板）
产品结构示意图：
- 型号： P1014
- 尺寸： 131mm*63mm*20mm
- 质保： 2年
- 工作电压：
- 产地： 中国广州
- 用途：
产品接口和指示灯示意图：
指示灯说明：
| 指示灯 | 定义说明 |
| 绿色 | 电源灯 |
| 红色 | 常灭，有按键按下时亮，松开按键灭 |
| 红色 | 通讯灯；常灭，当转换板与UPS主板通讯错误时常亮，通讯正常时灭 |
关于背光控制扩展：
请参考下图示意图, 利用了原来液晶控制板的接口3脚作为背光控制.控制板内部的三极管在需要点亮时会导通到地. D4为液晶背光,R1为背光的限流电阻。
产品尺寸图：

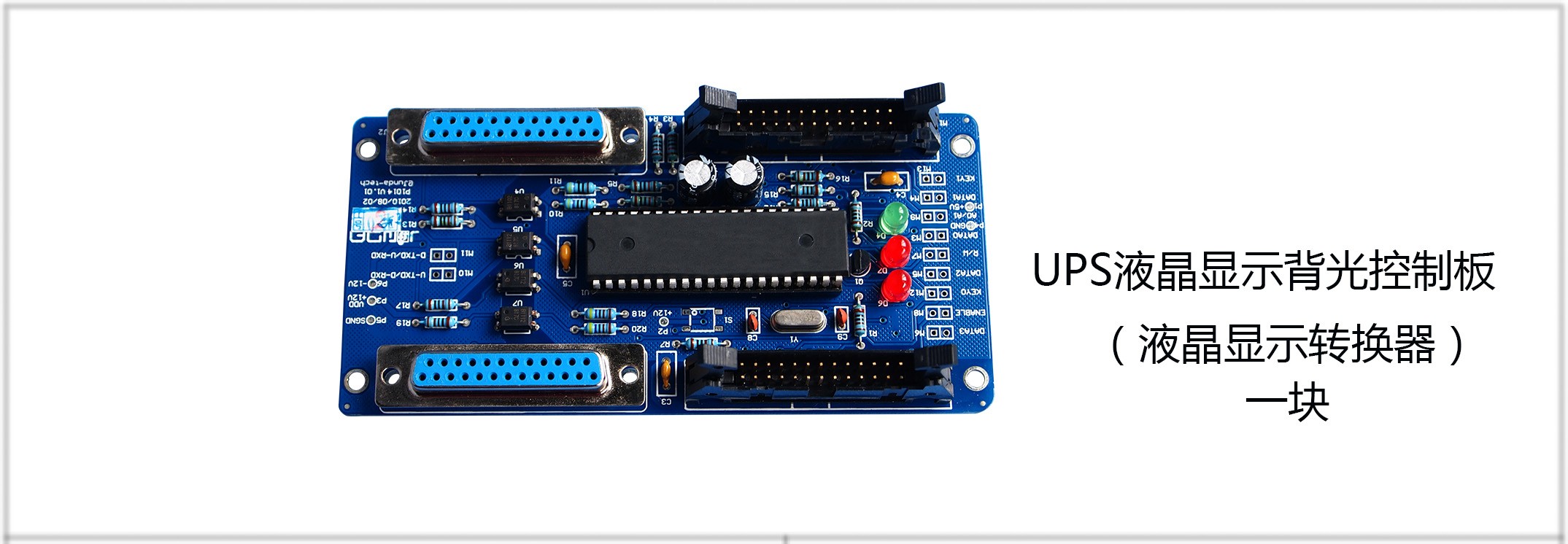

配置清单：
