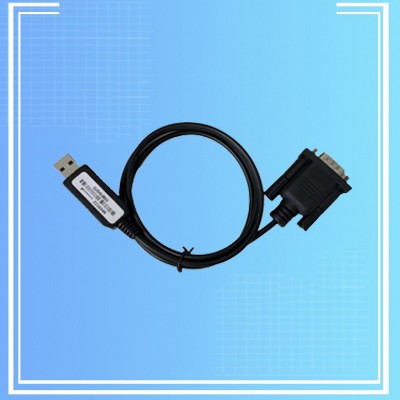

UPS-USB关机保护通讯线
UPS-USB关机保护通讯线应用于UPS不间断电源设备通讯转换，让UPS电源快速便捷的连接到服务器监控，无需安装驱动程序及任何附加的PC端软件，由Windows自带的电源管理功能自动监控UPS设备。
- 型号： GJ04UB01
- 尺寸： 线长1米
- 质保： 2年
- 工作电压： DC5V
- 产地： 中国广州
- 用途： 应用于UPS不间断电源设备通讯转换，让UPS电源快速便捷的连接到服务器监控
UPS-USB关机保护通讯线
UPS-USB关机保护通讯线应用于UPS不间断电源设备通讯转换，让UPS电源快速便捷的连接到服务器监控，无需安装驱动程序及任何附加的PC端软件，由Windows自带的电源管理功能自动监控UPS设备。
技术参数
采用USB1.0/1.1接口，兼容USB2.0接口，支持热拔插，即插即用。
支持NAS及相应的NUT协议。
支持所有符合HID规范的操作系统，包括WINXP，WIN2003， VISTA等。Windows的自带电源管理软件自动监控，可选的增强版监控软件。在专业软件支持下，支持输入电压，输出电压，电池容量，预测剩余工作时间，市电状等所有UPS运行状态的监控，更可以显示厂家自定义的相关支持信息。
即插即用模式下，可以反映UPS工作状态及电池的生产剩余容量，为用户提供更贴心的电源供电信息。
功能完善的危机处理机制，用户可以根据电池剩余容量设定处理机制，包括待机，休眠，关机等。
同时支持即插即用模式和高级软件监控模式，自动适应 。
通过RS232与UPS电源的通讯，仅支持使用《UPS标准通讯协议》的UPS电源，其他UPS通讯协议的不间断电源设备支持定制兼容.
电源规范： 工作电压： DC5V 额定功耗：<0.1W | 环境规范： 工作温度：-20°C~ 65°C 储存温度：-40°C ~85°C 工作湿度：不冷凝10%RH 90%RH 贮存湿度:不冷凝5%RH 95%RH |

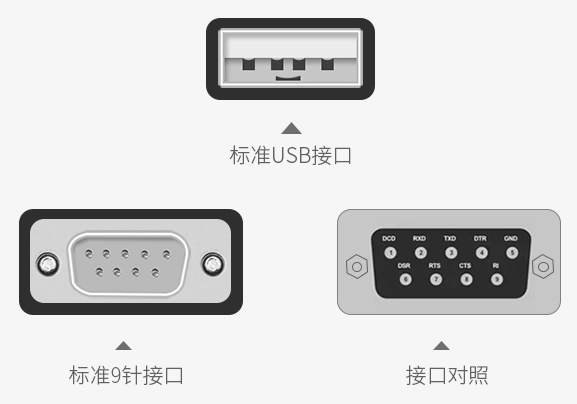

外观及接口定义：
|
|
引脚定义
| 引脚号 | 引脚名称 | 功能 | 备注 |
| 2 | RXD | RS232接收数据 | 注意：当引脚定义与UPS电源通讯口定义不一致时需使用UPS专用的串口线转换一次再接到通讯线上 |
| 3 | TXD | RS232发送数据 | |
| 5 | GND | USB 电源负 |
应用方案
UPS不间断电源-服务器端关机保护
特点：即插即用，不安装任何软件,即实现市电中断,电池容量低休眠,关机保护的支持
支持接入具备NAS的服务器系统
特点：即插即用，不安装任何软件,即实现市电中断,电池容量低休眠,关机保护的支持
搭载竣达UPSMate软件实现服务器关机保护及微信端监控
特点：即插即用，安装竣达UPSMate软件,即实现市电中断,电池容量低休眠,关机保护的支持，联网后同时支持微信端告警推送。
RS232通讯协议说明《UPS标准通讯协议》
查询命令 | UPS响应数据格式 |
Q1 | (MMM.M NNN.N PPP.P QQQ RR.R S.SS TT.T b7b6b5b4b3b2b1b0 UPS运行状态信息 |
注意：由于兼容系统电源管理HID的特性,目前只提取了电池电压(进行容量换算),市电状态,电池电压低三个参数
完整的协议说明如下：

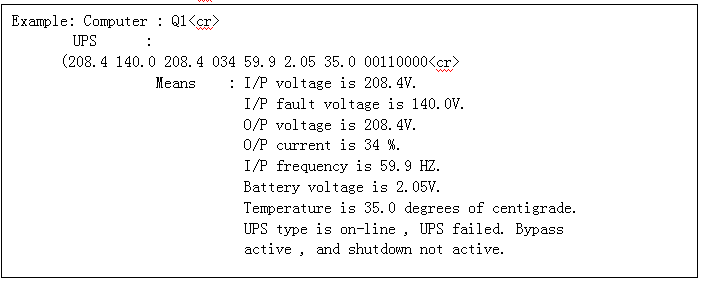

上位机 : Q1
应答 : UPS status data stream, such as
(MMM.M NNN.N PPP.P QQQ RR.R S.SS TT.T b7b6b5b4b3b2b1b0
UPS status data stream :
There should be a space character between every field for data
separation. The meaning of each field is list as followed:
1．Start byte : (
2．I/P voltage : MMM.M
M is and integer number ranging from 0 to 9.The unit is Volt.
3．I/P fault voltage : NNN.N
N is and integer number ranging from 0 to 9.
The unit is Volt.
** For OFF LINE UPS**
Its purpose is to identify a short duration voltage glitch
which cause OFF line UPS to go to Invter mode. If this occurs
input voltage will appear normal at query prior to glitch and
will still appear normal at next query.
The I/P fault voltage will hold glitch voltage till next
query. After query, the I/P fault voltage will be same as I/P
voltage until next glitch occurs.
** For ON LINE UPS**
Its purpose is to identify a short duration utility fail
which cause ON line UPS to go to battery mode. If this occurs
input voltage will appear normal at query prior to fail and
will still appear normal at next query.
The I/P fault voltage will hold utility fail voltage till
next query. After query, the I/P voltage will be same as I/P
voltage until next utility fail occurs.
4．O/P voltage : PPP.P
P is an integer number ranging form 0 to 9.
The unit is Volt.
5．O/P current : QQQ
QQQ is a percent of maximum current, not an absolute value.
6．I/P frequency : RR.R
R is an integer number ranging from 0 to 9.
The unit is HZ.
7．Battery voltage : S.SS
S is an integer number ranging from 0 to 9.
For on-line units battery voltage/cell is provided in the
form S.SS .
8．Temperature : TT.T
T is an integer number ranging form 0 to 9.
The unit is degree of centigrade.
9．UPS Status :
is one byte of binary information such as
Where bn is a ASCII character '0' or '1'.
UPS status :
Bit Description
7 1 : Utility Fail (Immediate)
6 1 : Battery Low
5 1 : Bypass/Boost or Buck Active
4 1 : UPS Failed
3 1 : 始终为0
2 1 : Test in Progress
1 1 : Shutdown Active
0 1 : Beeper On
10．Stop Byte :<cr>

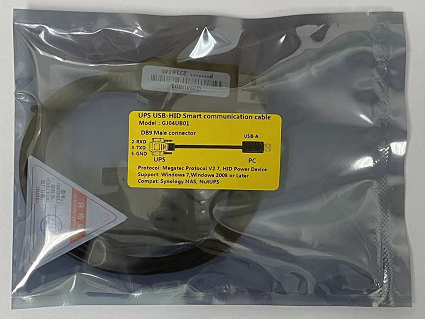

产品清单：
UPS-USB关机保护通讯线1PCS； 合格证1PCS
