多机房动环状态网络触摸屏监控解决方案

一、方案背景

    在现代的环境安全中，机房状态安全的重要性对于各类场所是不言而喻。传统机房的监控方案有着庞大的系统和复杂的实施工作，对于机房监控的实施人员来说存在着不少冗余的内容，有鉴于此，我们推出了动环状态网络触摸屏监控解决方案，特别适用于多机房集中监控，集软硬件于一体，采用B/S架构，嵌入式WEB服务与本地触摸屏显示的方式

    监控内容涵盖：UPS、温湿度、精密空调、烟感、漏水等，实现了集中实时监控、远程运行管理、故障预警通知、历史数据查询、机房无人值守。而且安装简单，操作便捷，只需要简单的网络常识和接线操作即可进行安装实施，是多机房动环监控的首选

二、方案特色

1.动环主机为U/19寸标准机箱，结构紧凑,适合各种机柜、机箱

2.动环主机为工业级标准设计，稳定可靠，可在-20℃～70℃环境下7×24h正常工作

3.动环主机采用硬件看门狗电路，永不宕机

4.安装接线容易，低功耗节能环保

5.动环主机具备灵活的供电方式：AC：85～264V，或DC：12～48V(选配)

6.动环主机支持12路独立隔离的RS485通讯接口，每个接口单独隔离互不干扰；同时每路RS485接口上都保留了1路DC12V隔离电源输出，1路开关量（光耦）输入输出

7.10/100M以太网Ethernet网络通讯

8.动环主机支持1路标准USB接口，允许用户通过USB接口导出和保存设备的运行数据和告警记录

9.动环主机提供Json、snmp、modbusTCP等接口，支持二次开发，OEM

10.IE方式浏览和管理，采用B/S架构，方便维护和升级

11.支持多用户管理权限功能

12.支持告警定义配置，用户根据设备的参数自定义告警，也可以根据当前具备的告警内容进行告警发送形式的筛选

13.触摸屏采用组态自定义界面，用户可根据自身的需要对触摸屏的显示内容进行自定义的修改

14.WEB界面支持中、英、繁语言显示

15.支持各类型品牌的UPS和空调，如有尚未兼容的空调和UPS品牌，亦可对其进行协议开发，令监控设备能顺利进行采集

16.支持短信、语音、声光告警，可手动停止当前的声光告警，以此关停声光后，当有新的告警产生时会重新触发声光告警

17.触摸屏为21寸的大型显示屏，色彩丰富，显示清晰，并内置ubuntu系统

18.支持历史记录自定义筛选和导出

19.本地触摸屏组态设置支持IP连接跳转功能

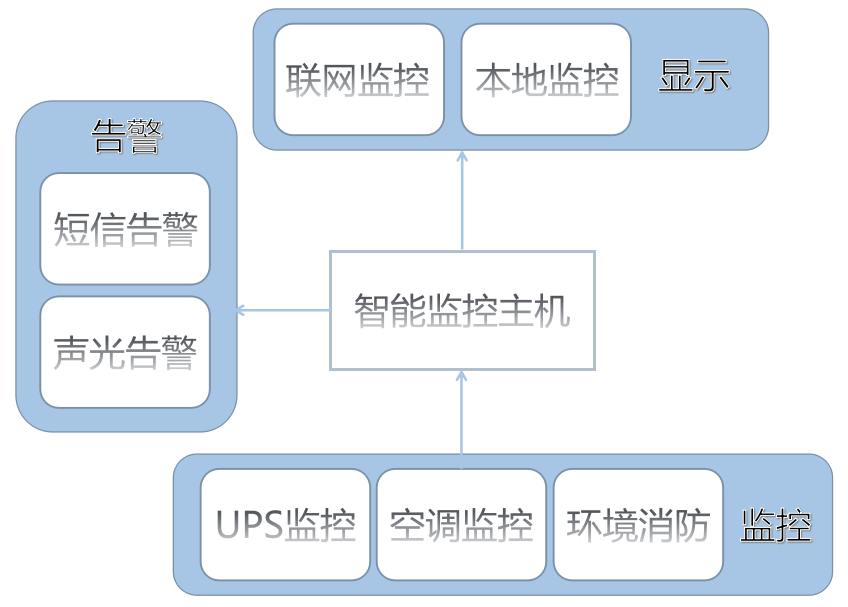

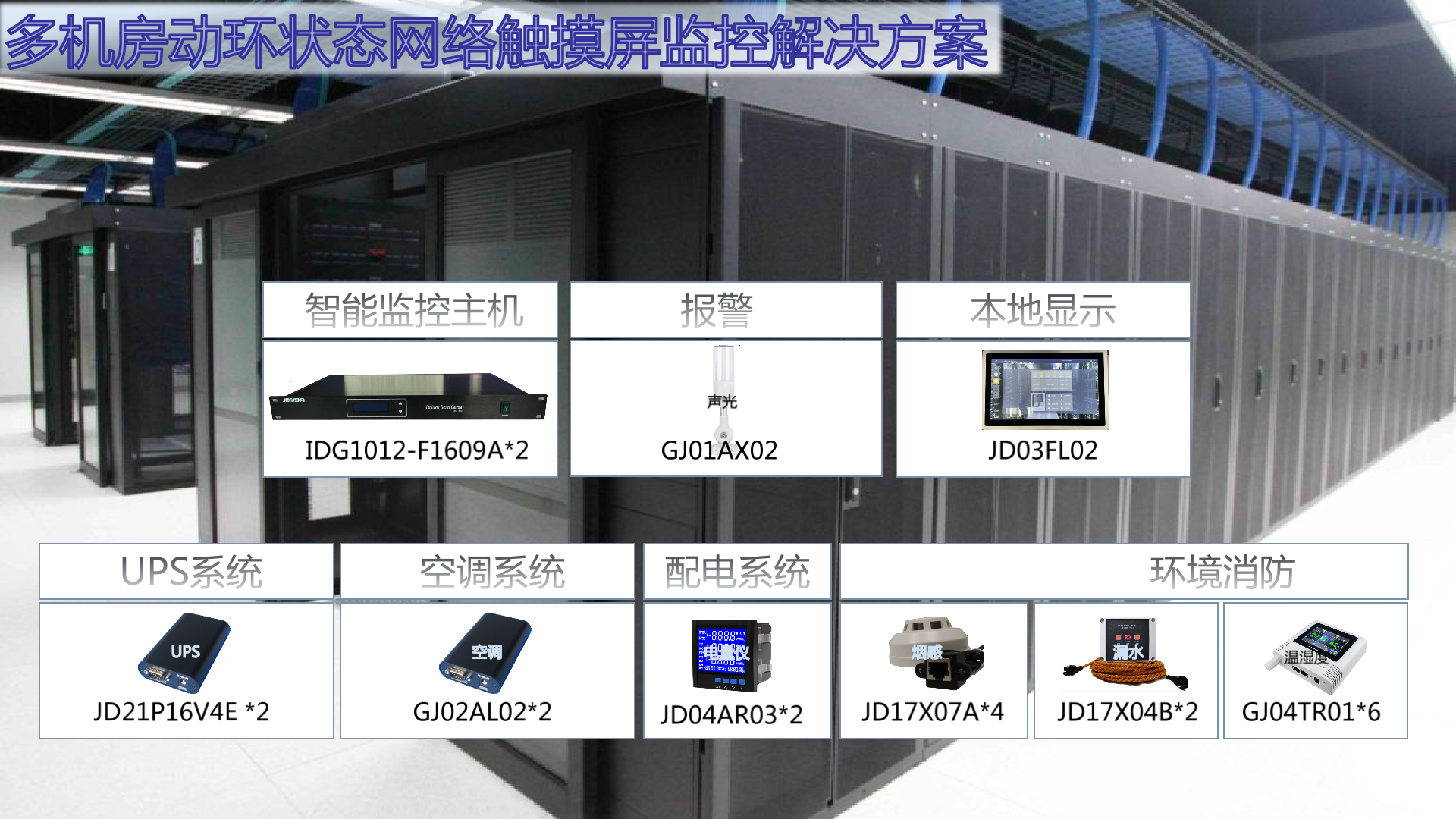

系统简介：以智能监控主机为中心，通过使用配套的监测采集设备、告警设备、与显示设备来实现机房的动力环境一体化监控

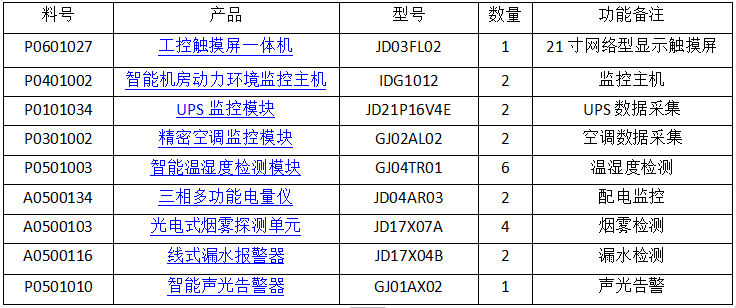

四、方案设备配置

五、方案界面显示

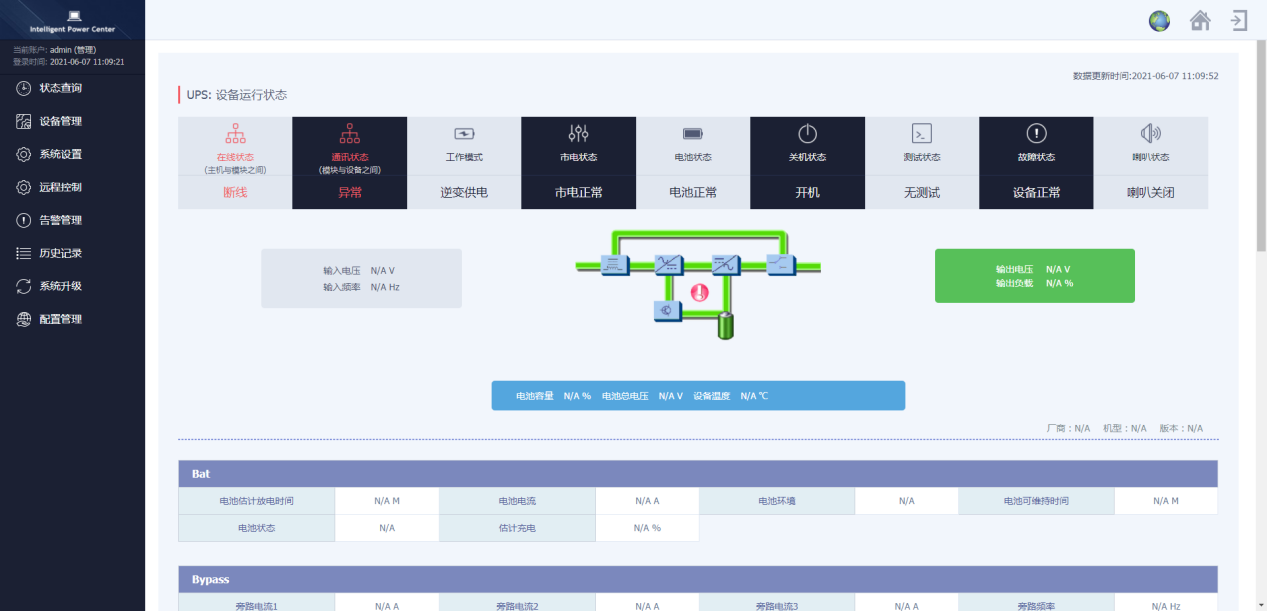

【WEB界面显示】

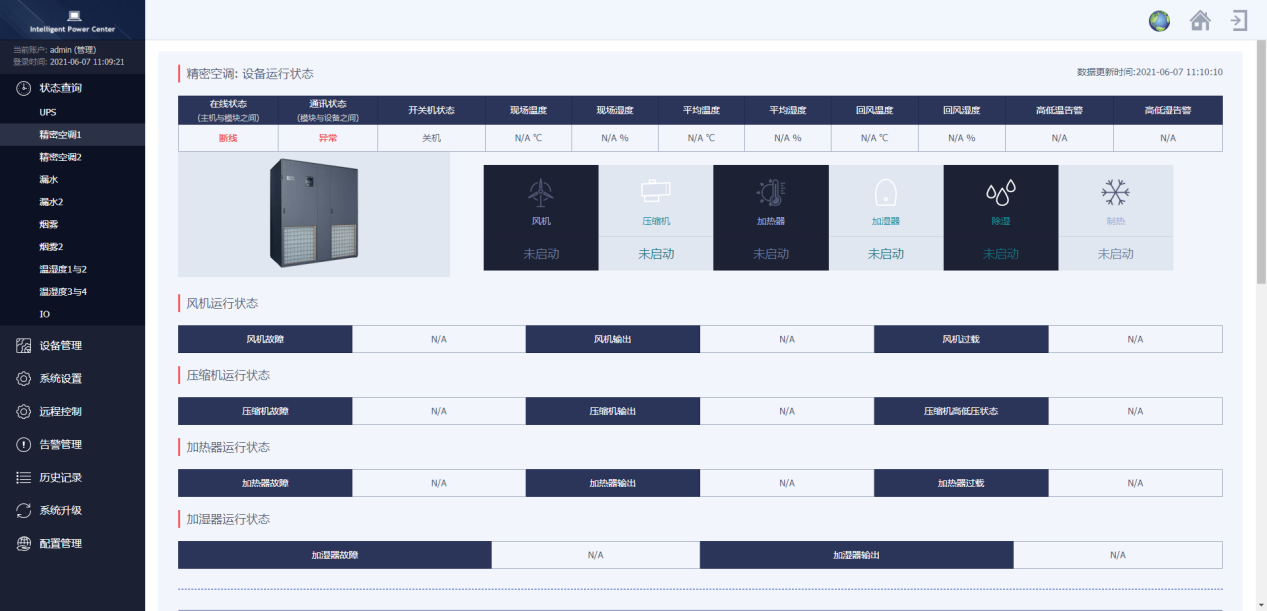

【精密空调界面显示】

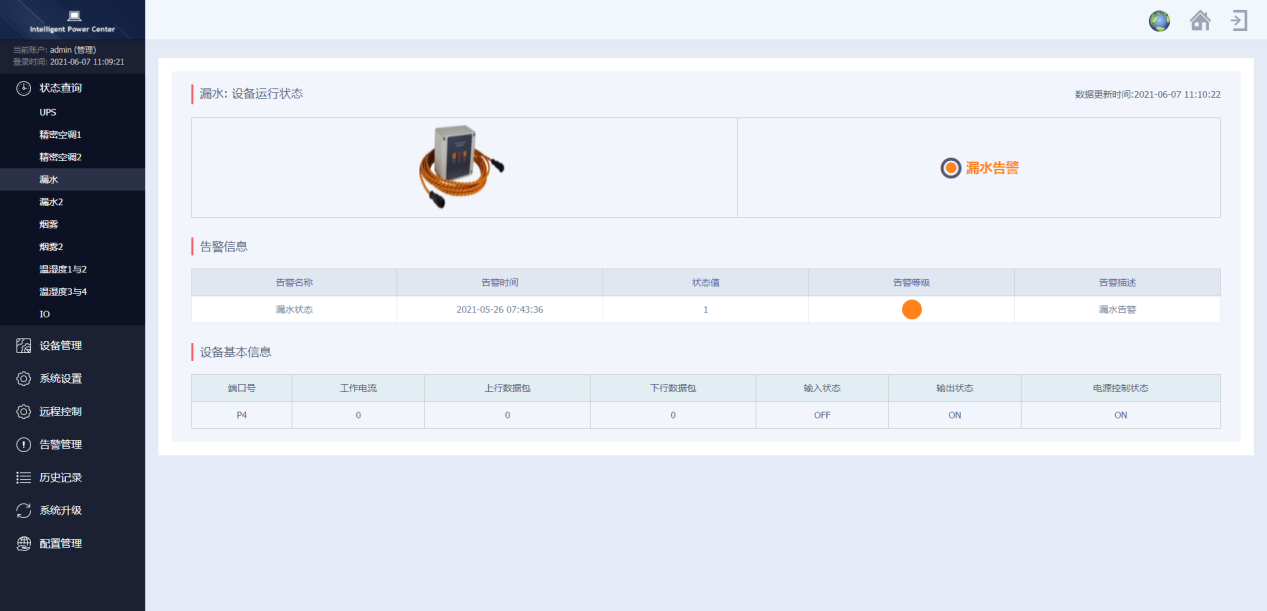

【漏水界面显示】

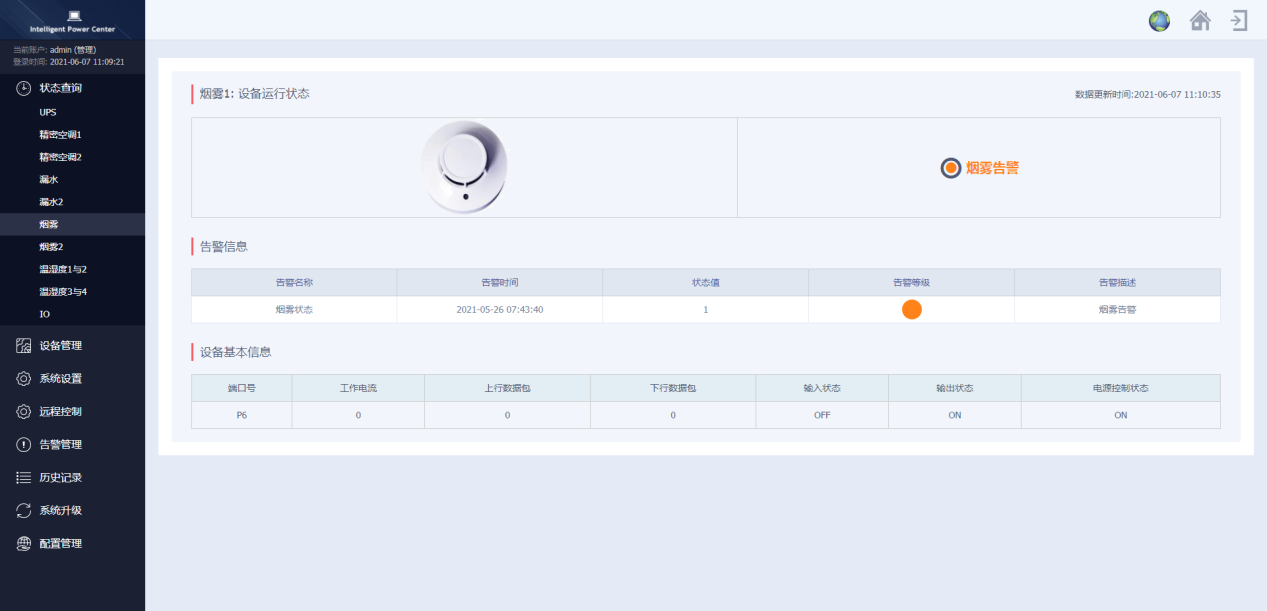

【烟雾界面显示】

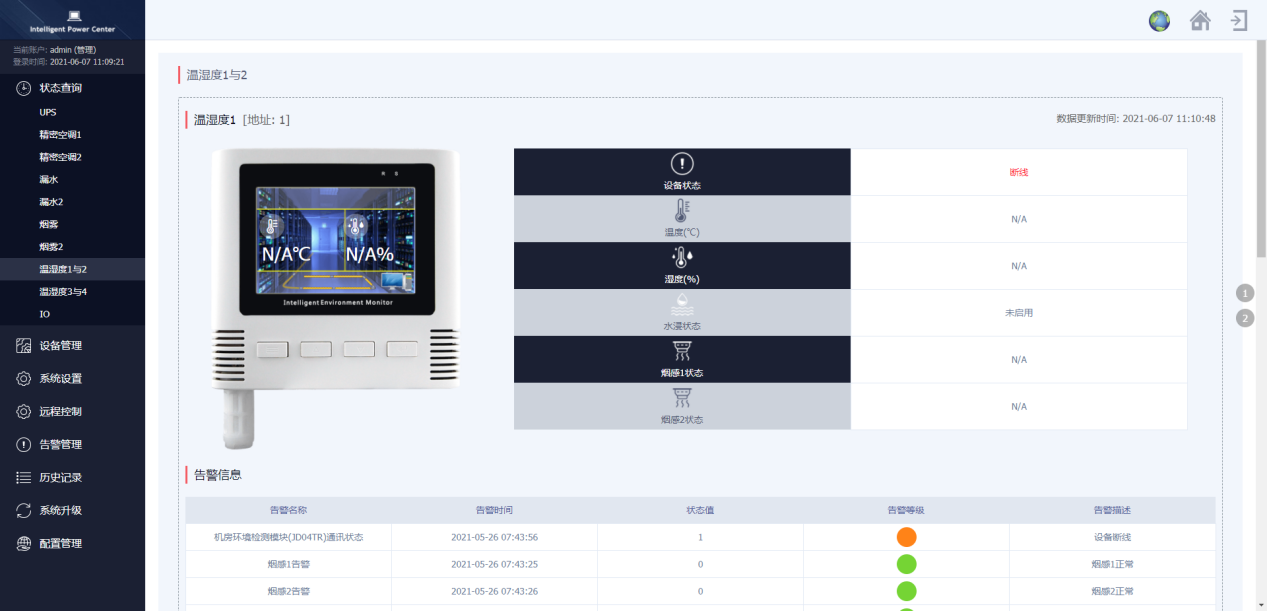

【温湿度界面显示】

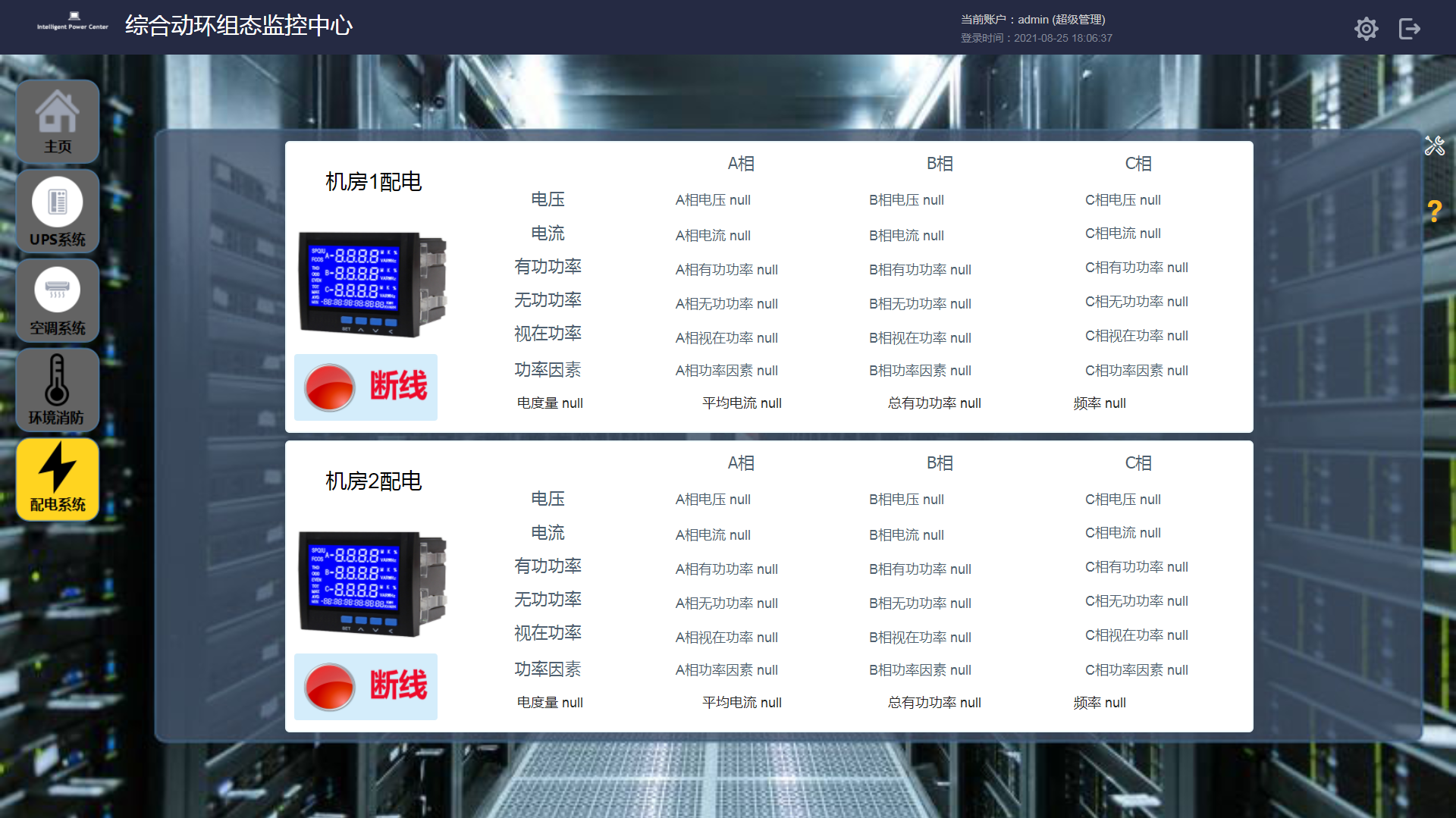

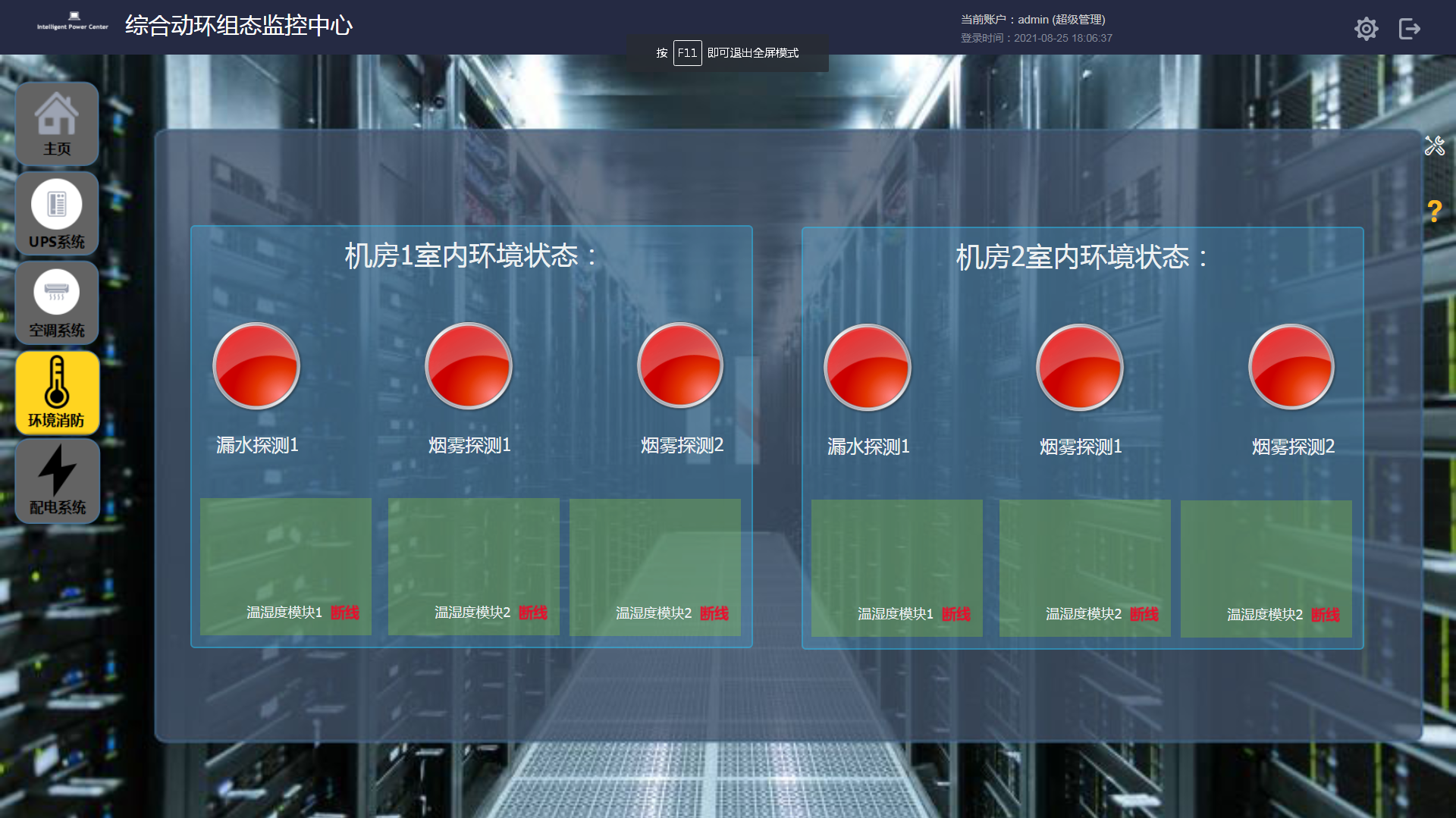

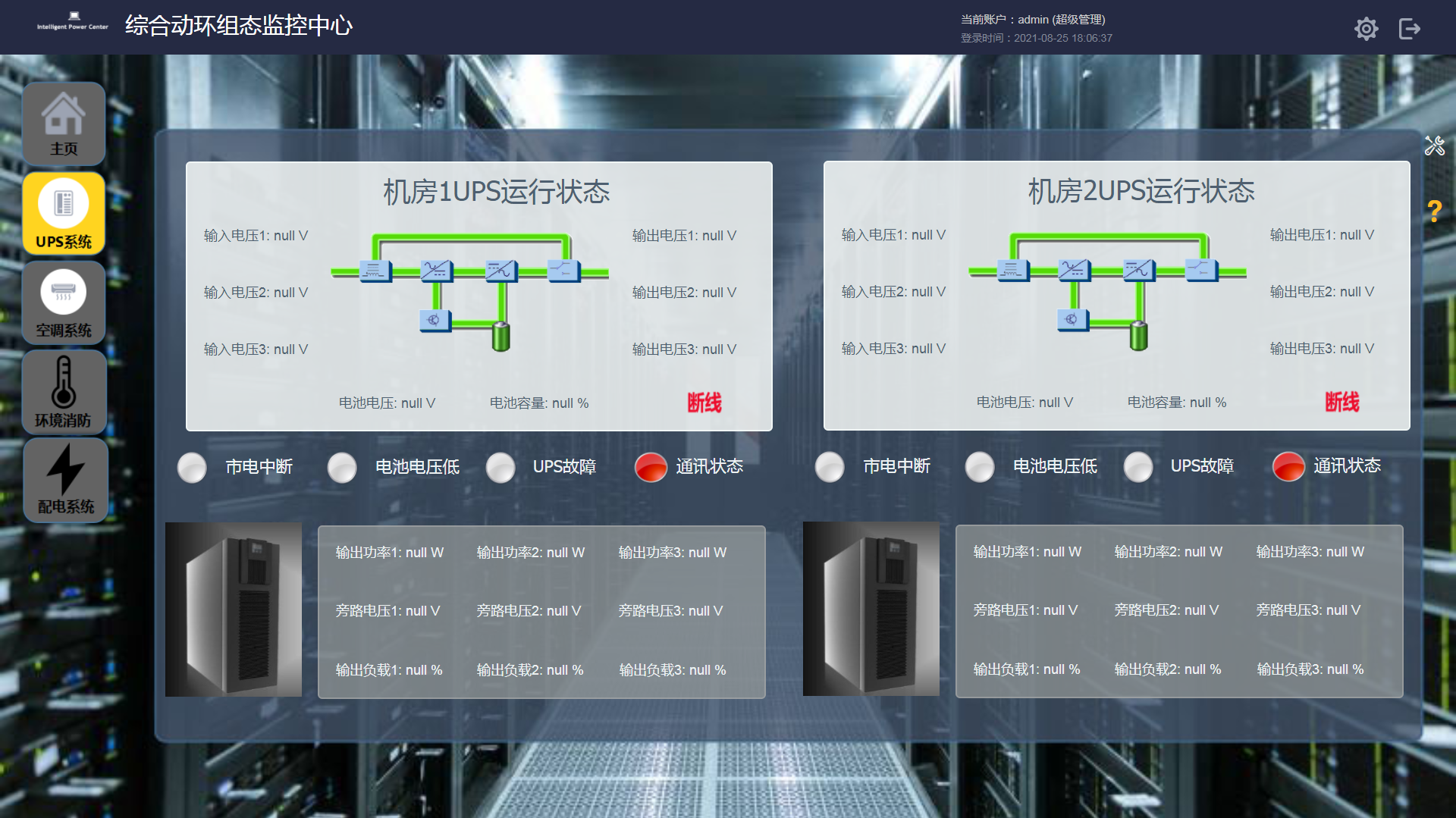

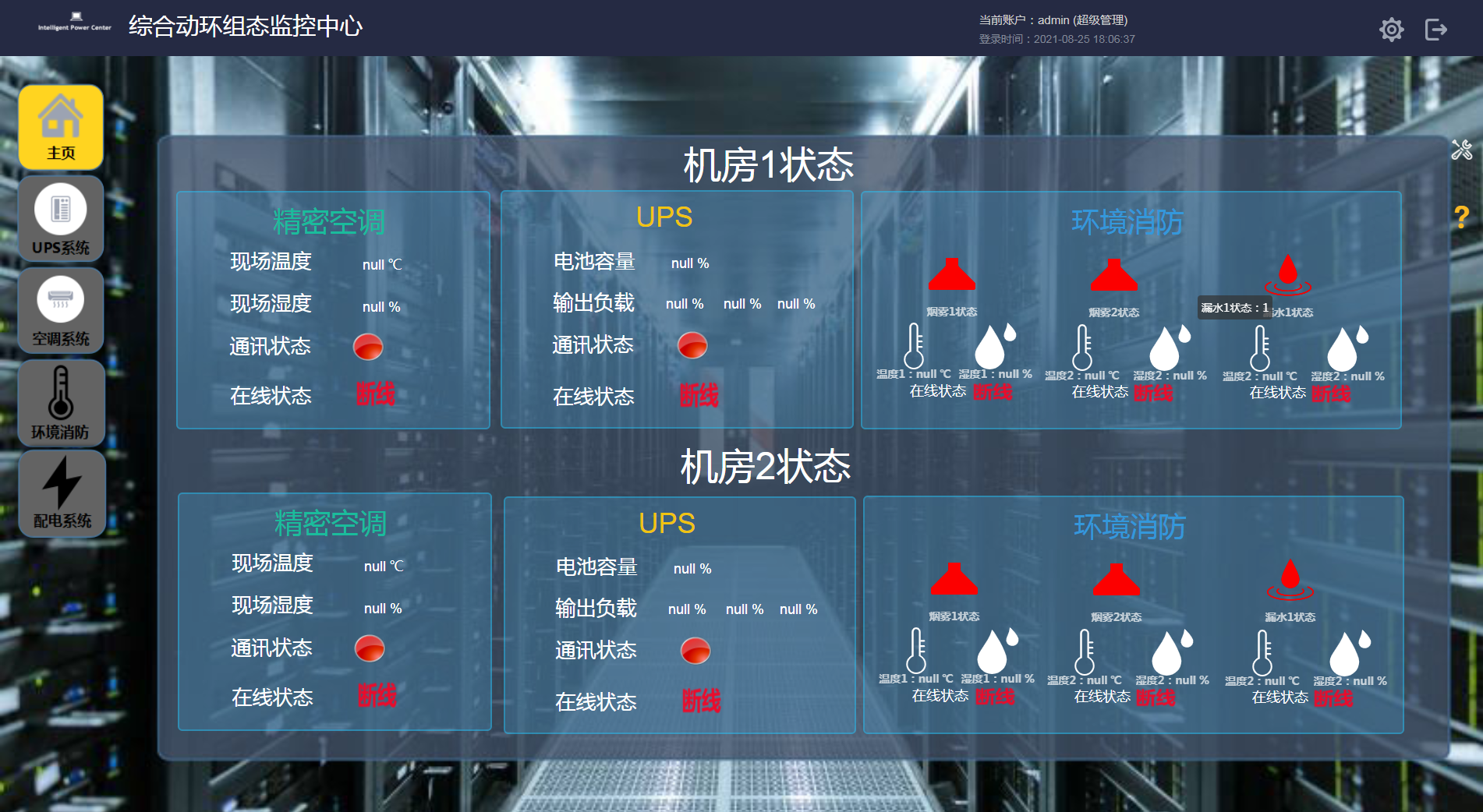

【触摸屏界面显示】

【触摸屏界面显示】

【触摸屏界面显示】

【触摸屏界面显示】

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务，请在下面评论或留言，竣达技术为您详细解答。
