竣达技术丨竣达4G Pro 机房环境云监控终端

2022-08-12 11:25:59 竣达技术 294

产品简介:

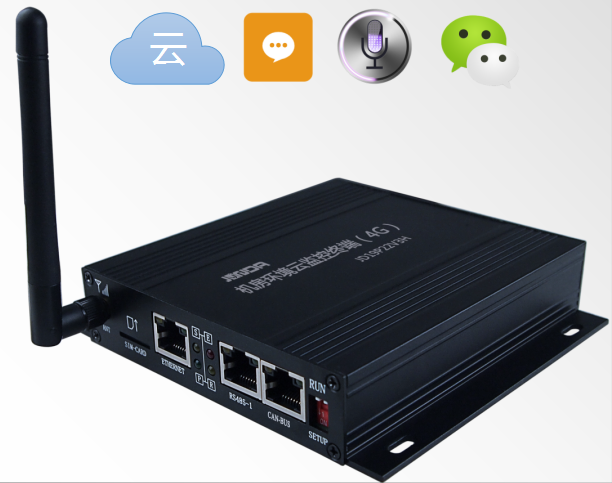

    竣达4G Pro 机房环境云监控终端是一款基于UPS机房环境支持4G全网通(电信、移动、联通)的监控产品。可支持监控1路UPS、多达5路的传感器输入接口和3路的远程控制输出接口。并可搭配温湿度检测单元,同时实现对机房内的温湿度进行实时监测。

图片关键词

    具备WEB网页远程查看各个监控设备(UPS、温湿度、烟感、漏水等)的实时运行状态,并可通过短信、语音、微信等方式给各个已关注设备的用户发送即时的UPS异常告警,例如市电中断,电池电压低等异常情况。也可以通过手机语音、短信、微信等方式主动查询UPS的实时运行状态信息。

应用示例:

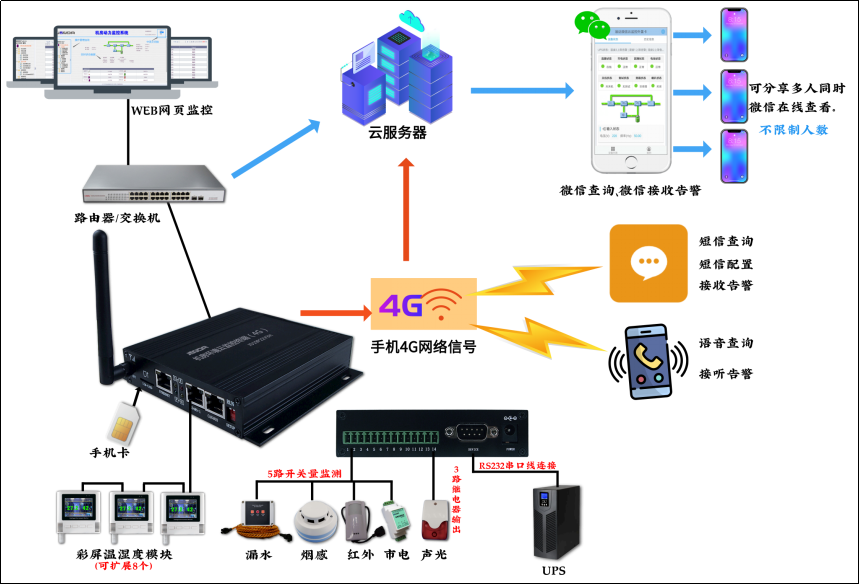

    竣达机房环境云监控终端可接入1路的UPS,用户可根据机房的大小合理选择扩展温湿度模块,漏水、烟感等开关量的监测,并可对机房的风扇、空调、声光、市电等设备的开关进行控制。实现WEB网页、微信在线查看,短信、语音实时查询各监控设备的实时运行状况。出现异常情况时,通过微信、短信、语音以及本地声光告警等方式进行告警通知用户。

图片关键词

产品功能特点

1.【信号好且兼容性强】
①支持4G全网通(移动/联通/电信)手机卡,4G网络信号强且稳定。

②支持市面上绝大多数UPS品牌型号,并可根据用户提供的UPS的协议进行定制。

③内置锂电池,断电后仍可工作30分钟。

图片关键词图片关键词 图片关键词

2.【一机多用】

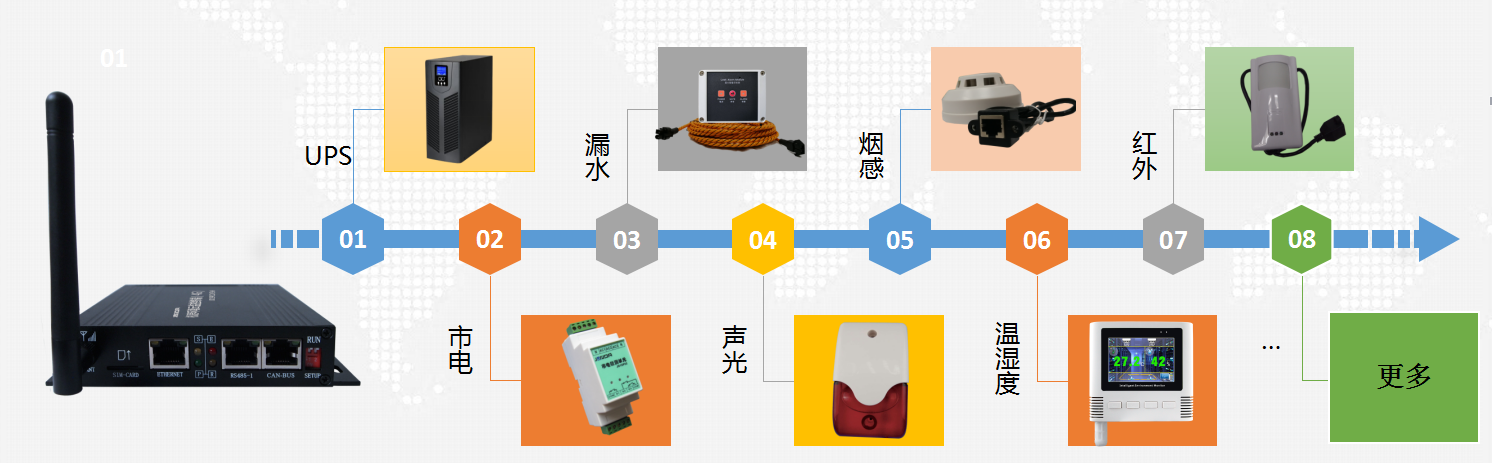

    支持1路UPS接入,5路的开关量输入检测,3路的远程控制输出接口,扩展8路温湿度模块监测。实现同时对于UPS、机房温湿度、漏水、烟雾、市电、声光等实时运行状态及告警状态监测。


图片关键词


3.【WEB网页监控】

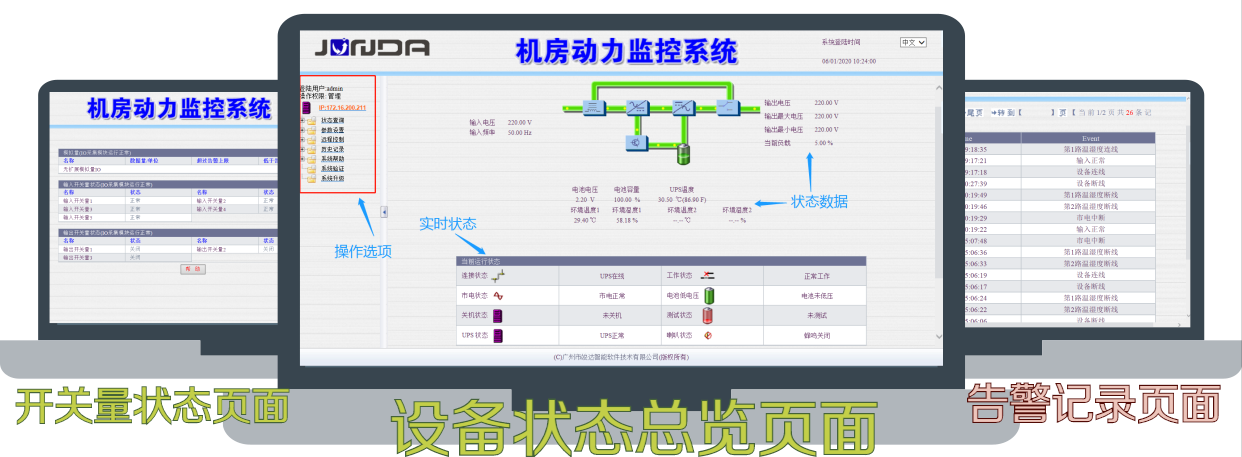

    WEB网页界面直观的展示UPS电源、环境温湿度、漏水、烟感等设备的实时运行状况和数据,以及设备历史运行数据等。并可对烟雾、漏水等监测设备设定上下限值,当出现超上/下限值时,及时进行告警通知。


图片关键词

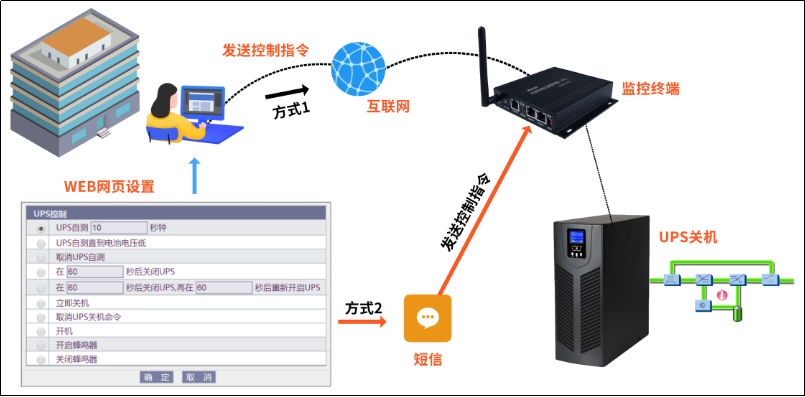

4.【告警及控制功能】
    在UPS本身支持远程开/关机的情况下,可通过WEB网页进行设置操作后,可通过WEB网页和短信进行下发控制命令,实现对UPS远程放电测试和UPS远程开/关机。

图片关键词

5.【多选监控告警功能】

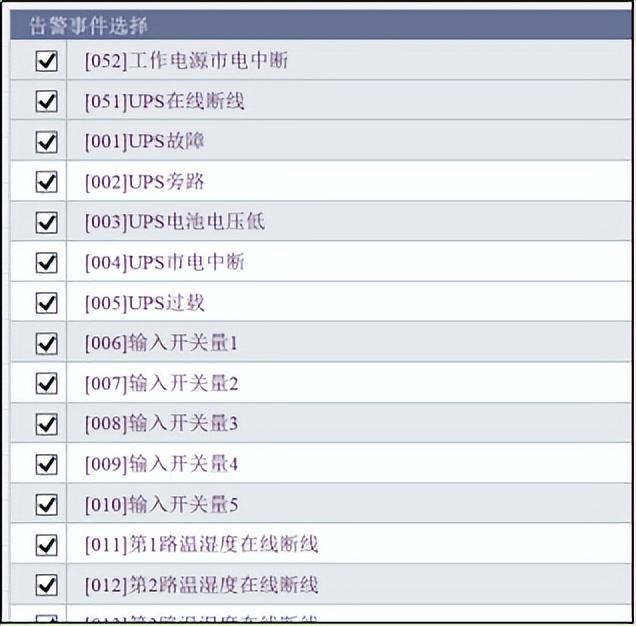

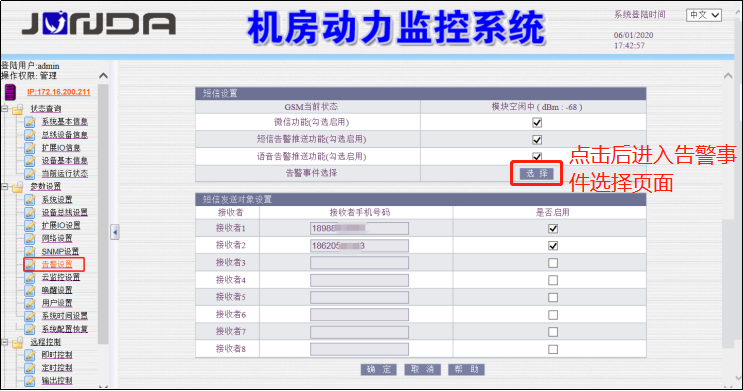

    可通过WEB网页同时启用短信、语音、微信三种或者启用一、两监控功能,并可配置告警事件和对应的告警接收人。配置部分,也可以通过短信进行配置 。

1660270435850049.png  1660270442464743.jpg

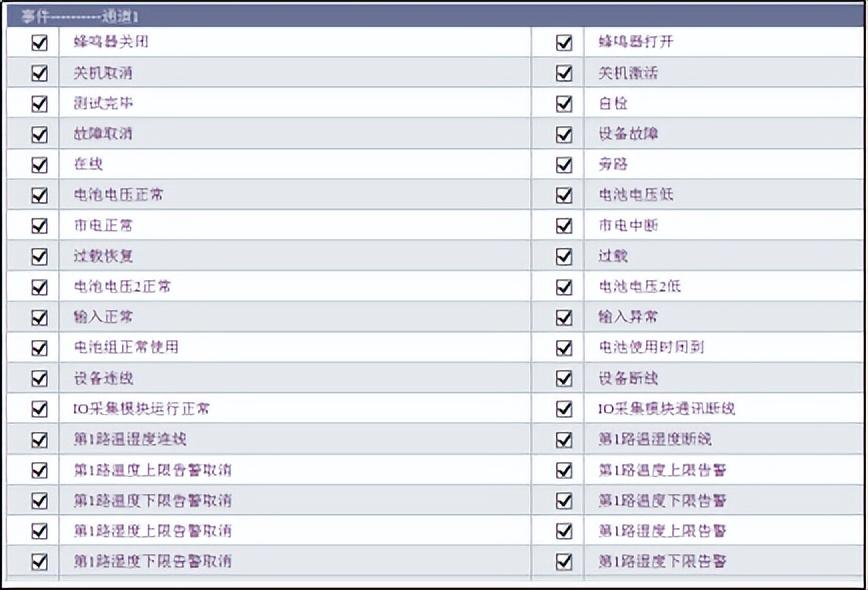

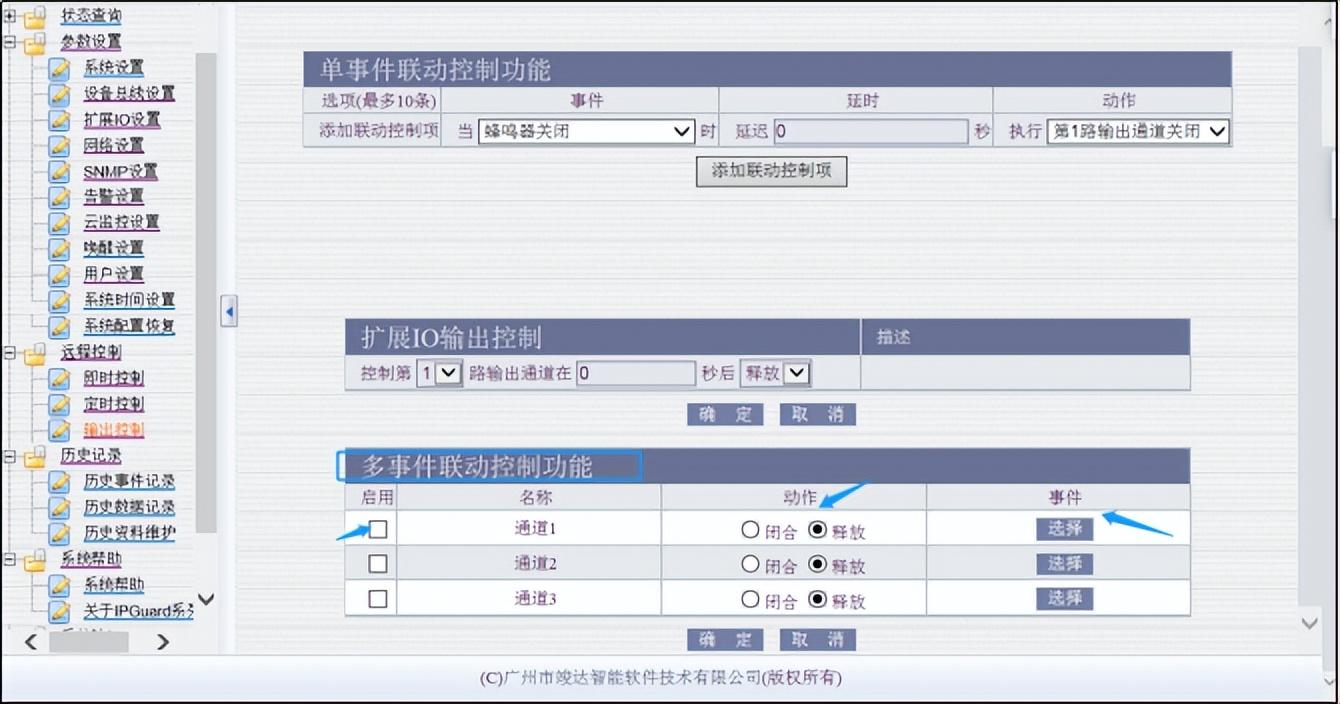

6.【多事件的联动控制功能】
    可以联动多个告警事件控制输出开关量的闭合与释放。例如:通道1勾选启用后→动作选择闭合→事件选择:输入故障、电池电压低、过载。点击确定后,当上述3个告警事件任意一个触发时都会闭合输出开关量1,如果输出开关量1接的是声光报警器时,即触发声光告警。当上述3个告警事件都恢复正常时,输出开关量1释放,声光告警也会停止。

1660270526963911.jpg  1660270526429672.jpg

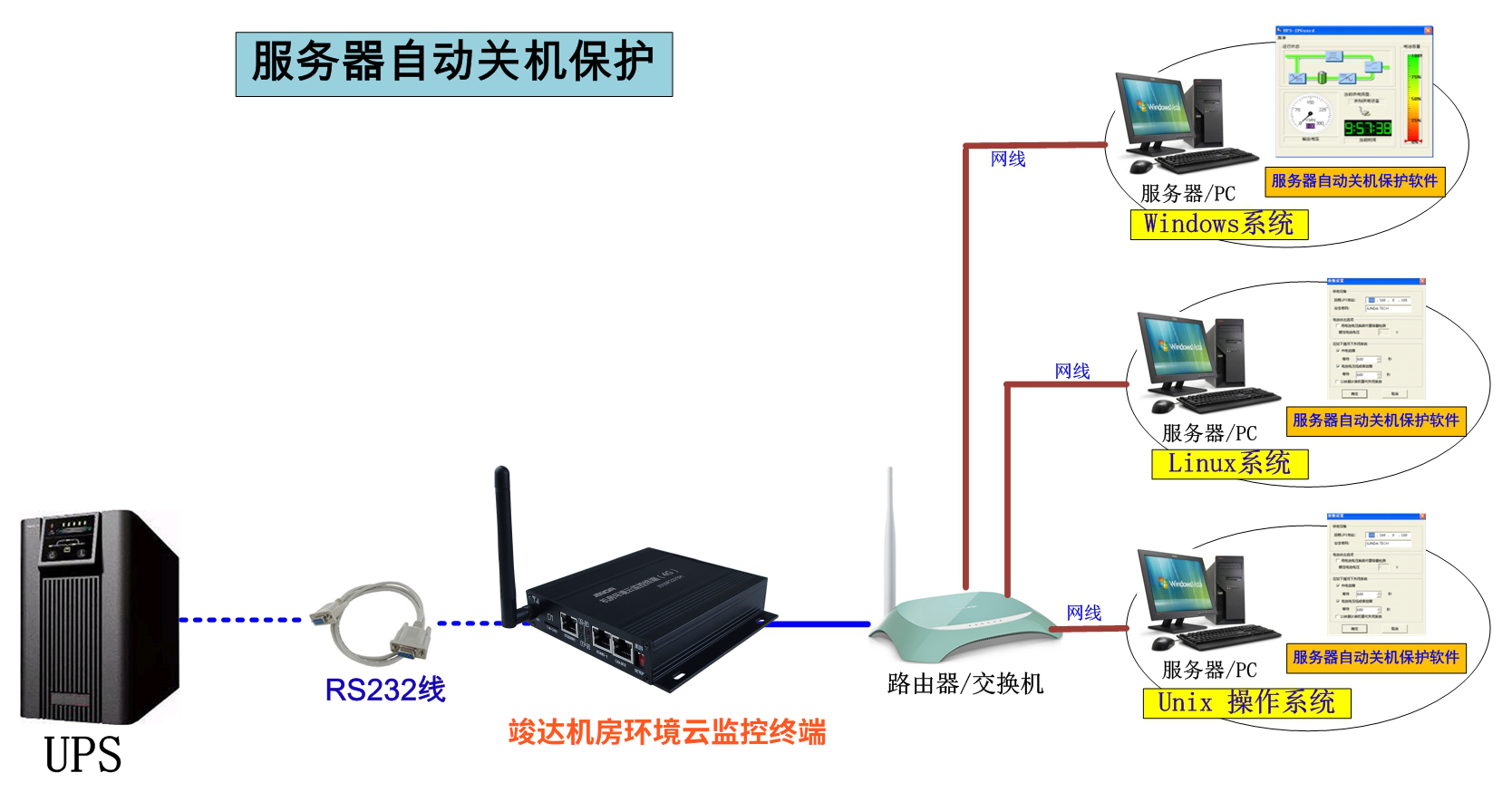

7.【服务器关机保护功能】
可通过“服务器自动关机保护软件”实现在出现市电断电等异常情况时,服务器自动正常关机保护。

图片关键词

8.【远程唤醒服务器功能】

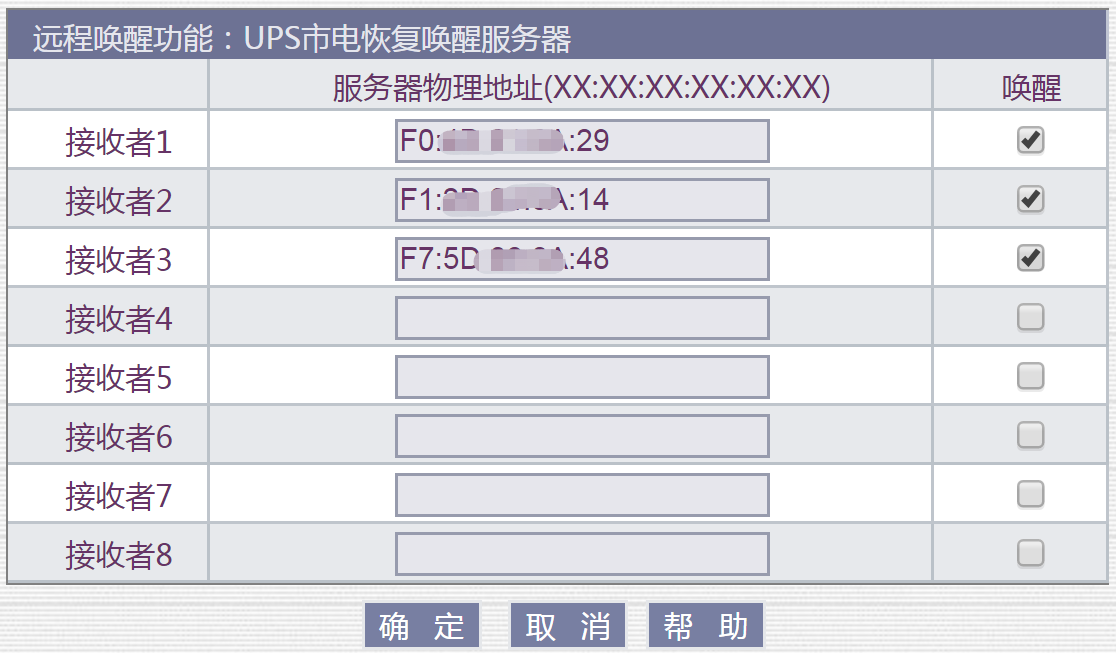

    在用户服务器支持唤醒操作的情况下,通过WEB网页后台设置相对应服务器的MAC地址,检测到市电恢复,服务器可以正常运行的情况时,可进行自行唤醒服务器,并提醒相关人员。

图片关键词

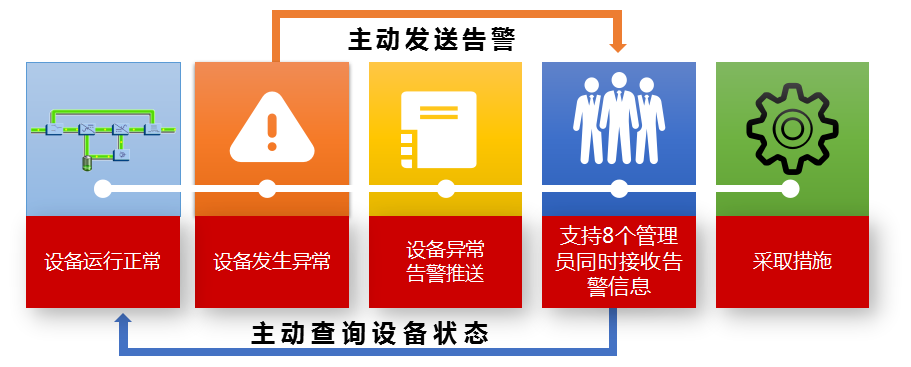

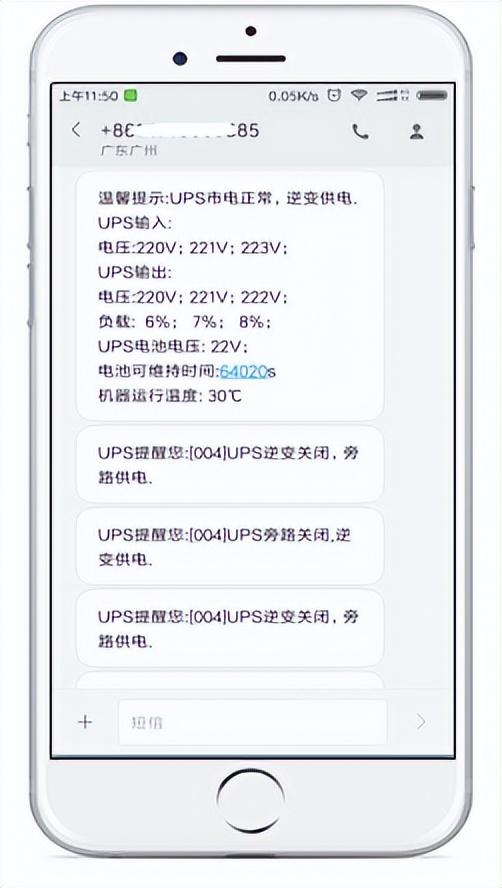

9.【短信告警查询功能】
    支持多达8个管理员手机号码,用户可主动发送短信查询UPS等设备的状态,当监测到市电断电、UPS通讯失败等异常情况时,监控终端可主动通过短信发送故障详细告知绑定手机号码的用户。

1660270648134603.png图片关键词

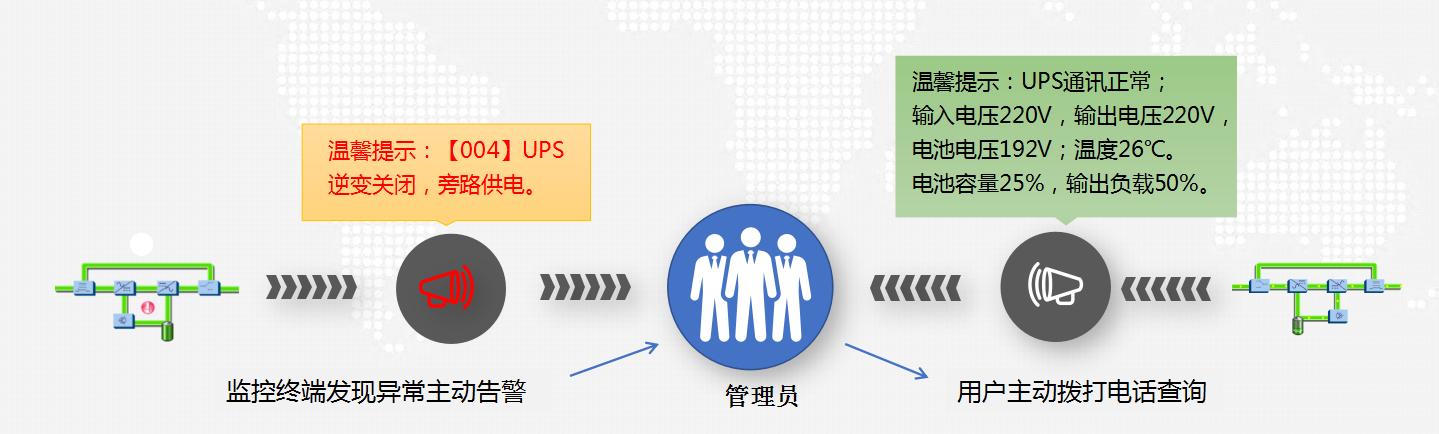

10.【语音告警查询功能】
    用户可主动拨打监控终端所使用的手机号接听高清语音播报UPS等设备的实时状态,当监测到市电断电、UPS通讯失败等异常情况时,监控终端可主动拨打管理员手机,语音播报故障详情。

图片关键词

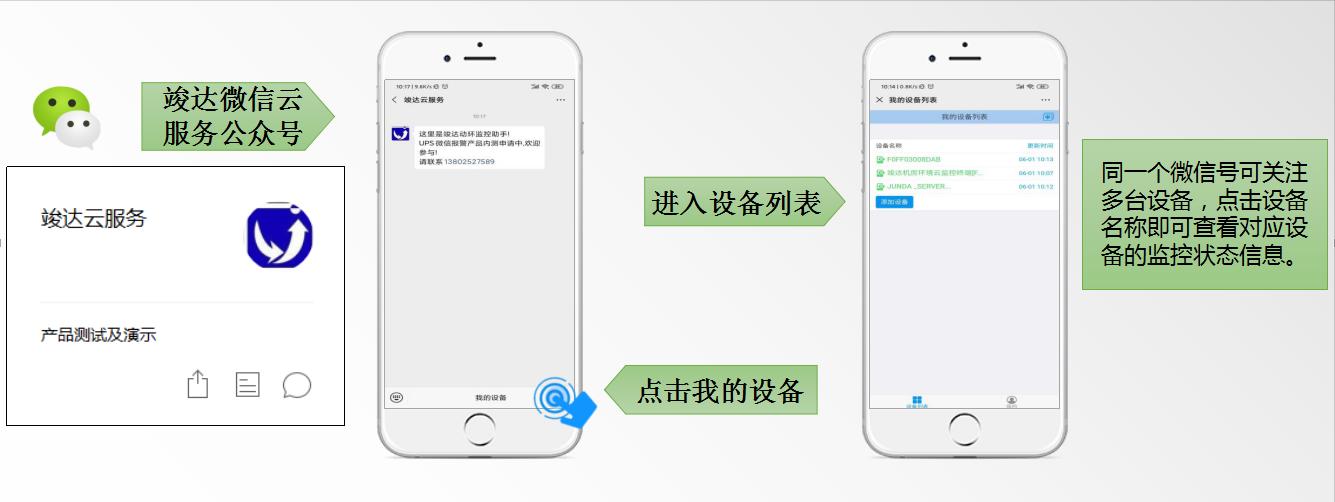

11.【微信告警查询功能】

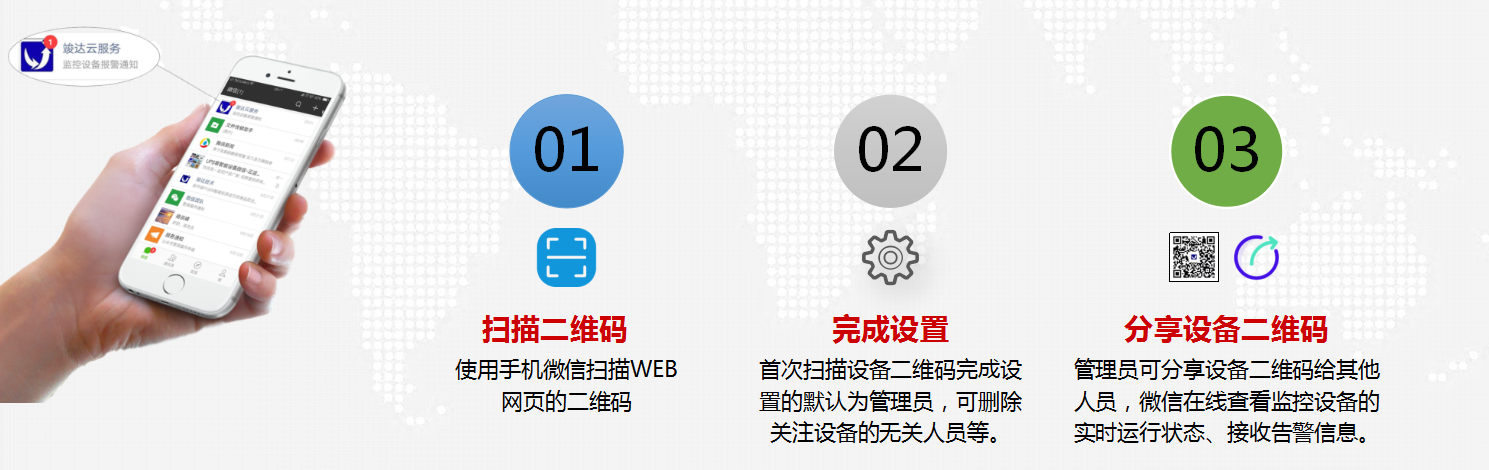

    用户使用手机微信扫描WEB网页【云监控设置】选项上的二维码完成设置后,可分享设备二维码给其他人关注(不限制人数),即可在手机微信上实时查看UPS、机房环境温度、湿度等实时状态。出现市电断电等异常情况时,同时接收微信推送的异常告警信息。

图片关键词

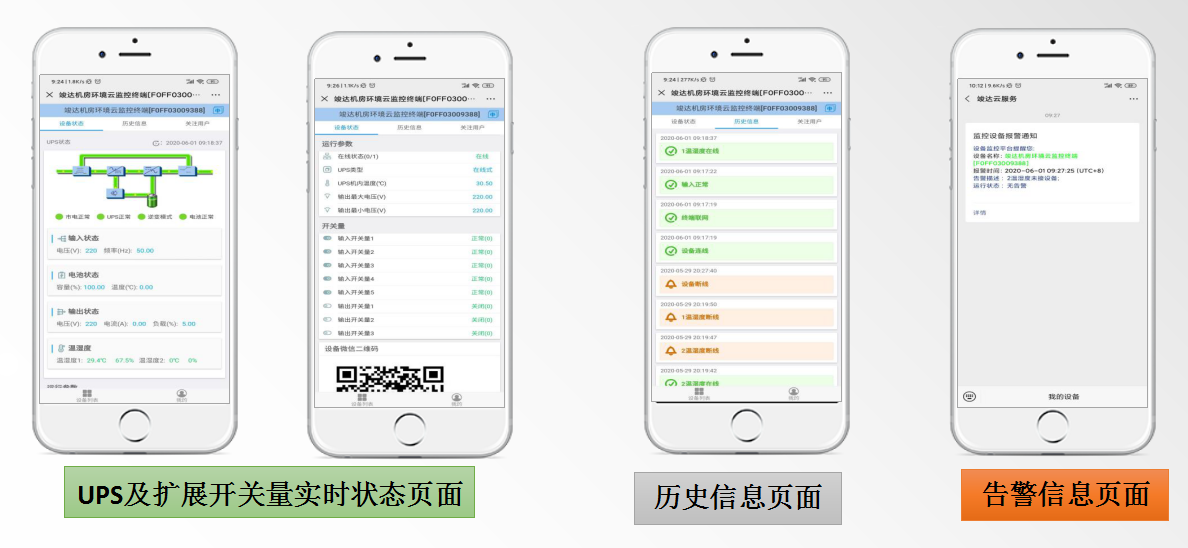

四、微信管理界面展示

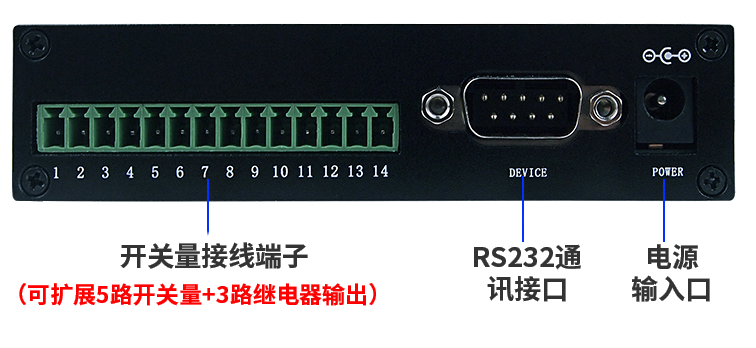

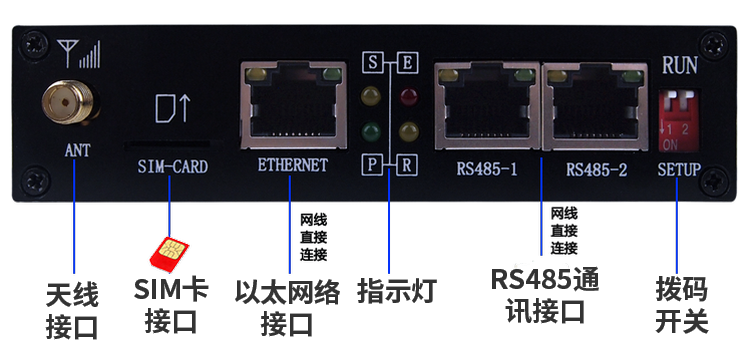

五、接口及指示灯定义
【电源指示灯P】:正常运行时保持常亮。

【运行指示灯R】:正常运行时,闪动频率为1Hz,常亮或不亮则表示程序未运行或死机。

【GSM网络指示灯S】:正常时每2秒闪烁一次,在进行网络注册时快闪。

【UPS通讯指示灯E】:常亮表示Pro与UPS通讯正常,闪动频率为2Hz表示网卡与UPS通讯短信。

图片关键词图片关键词

图片关键词
